Подложка под водяной теплый пол - обзор и особенности монтажа!

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.
Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.
Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

Для монтажа оконцовок труб берутся «евроконусы».
Для утепления труб — изоляция из вспененного полипропилена.
Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
Гидроизоляционная пленка.
Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

Нержавеющей стали. Самые долговечные и дорогие.
Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Разновидности

Подложка под трубы теплого водяного пола может изготавливаться из разных материалов, способных обеспечивать необходимые свойства. Приведем примеры наиболее распространенных вариантов:

плиты пенополистирольные – изготавливаются экструзионным способом, что придает материалу хорошую прочность и плотность. Ячейки закрытого типа, что оказывает положительное влияние на устойчивость к воздействию влаги – плитам не страшен продолжительный контакт с влажной средой. Первоначальные показатели не меняются даже от нагрева до ста тридцати градусов тепла. Пенополистирол в своей структуре имеет не более двух процентов полистирола, остальное приходится на воздух. Такая особенность улучшает теплосберегающие свойства материала. Используя этот материал в качестве подложки для водяного напольного отопления, необходимо предусматривать температурные швы, исключить образование мостиков холода на стыковочных участках. Пенополистирол в процессе монтажа легко разрезается острым ножом, что минимизирует количество отходов. Стыковочные участки заделываются строительной пеной. Чтобы улучшить сбережение тепла, поверхность подложки накрывают фольгой. Чаще всего такая подложка применяется в новых домах, чтобы учесть высоту помещений проектным решением;
подложка из пробкового материала – наиболее удачное решение его применения в данном качестве. Для изготовления используется экологически чистая кора пробкового дерева. Ее предварительно измельчают, добавляют специальные компоненты связующего действия. Массу прессуют и просушивают, продукция реализуется рулонами или листами. Такая подложка отличается высокими теплозащитными свойствами, способна выдержать большие нагрузочные воздействия. Чтобы улучшить эксплуатационные характеристики, лицевую сторону подложки под водяной теплый пол укрывают фольгированным материалом;
плиты полипропиленовые – оптимальное решение тепловой изоляции водяной отопительной системы. Материал не боится повышенного температурного режима и влаги, стоит приемлемо. При нагревании его поверхность не выделяет вредные вещества, не подвергается воздействию химических соединений. В плитах могут быть канавки, подготовленные для прокладки труб;
ОСП или ДСП – оба варианта применяются давно, по ним можно прокладывать трубы большого диаметра. Подложки отличаются показателями прочности, по способности сохранять тепло относятся к среднему классу. При их использовании должно соблюдаться обязательное требование по устойчивости к воздействию влажной среды;
пленка металлизированная на натуральной лавсановой основе – современный вариант, используемый для обустройства любой системы теплого пола. Он не рвется, может применяться по неровной поверхности, ускоряя и упрощая монтажные работы. Даже под воздействием высоких температур подложка способна сохранять первоначальные характеристики. Есть и отрицательные стороны – отличается возможностью впитывать влагу, подразумевает устройство гидрозащитного слоя.

Подложка из пробкового материала

Бывает с покрытием и без покрытия. Плита без покрытия легко теряет бобышки во время монтажа и установки теплой трубы

Плиты с покрытием позволяет перемещаться по ней с осторожностью, без потери бобышек. Но труба теплого пола между ними не фиксируется, т.е

для дополнительного ее крепления необходимо использовать якорные скобы. Средняя стоимость плиты с покрытием составляет около 600 рублей за 1 квадратный метр.

Толщина такой плиты – 2 см, покрытие выполнено из пластика, что позволяет совершено спокойно ходить по плите, бобышки не сбиваются. Труба прочно фиксируется между бобышками, не выскакивает, будь то металлопластик или сшитый полиэтилен. Дополнительные элементы для фиксации не требуются. Средняя стоимость такой плиты – 680 рублей за 1 квадратный метр.

Меньшая плотность, толщина от 2 до 10 см, стоимость за плиту толщиной 2 см – 100 рублей за 1 квадратный метр.

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Обратите внимание! Данный тип изоляции характеризуется определенной удельной мощностью. Потому выбор необходимо осуществлять с учетом финишного покрытия. Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м²

Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Плиты пенополистирола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

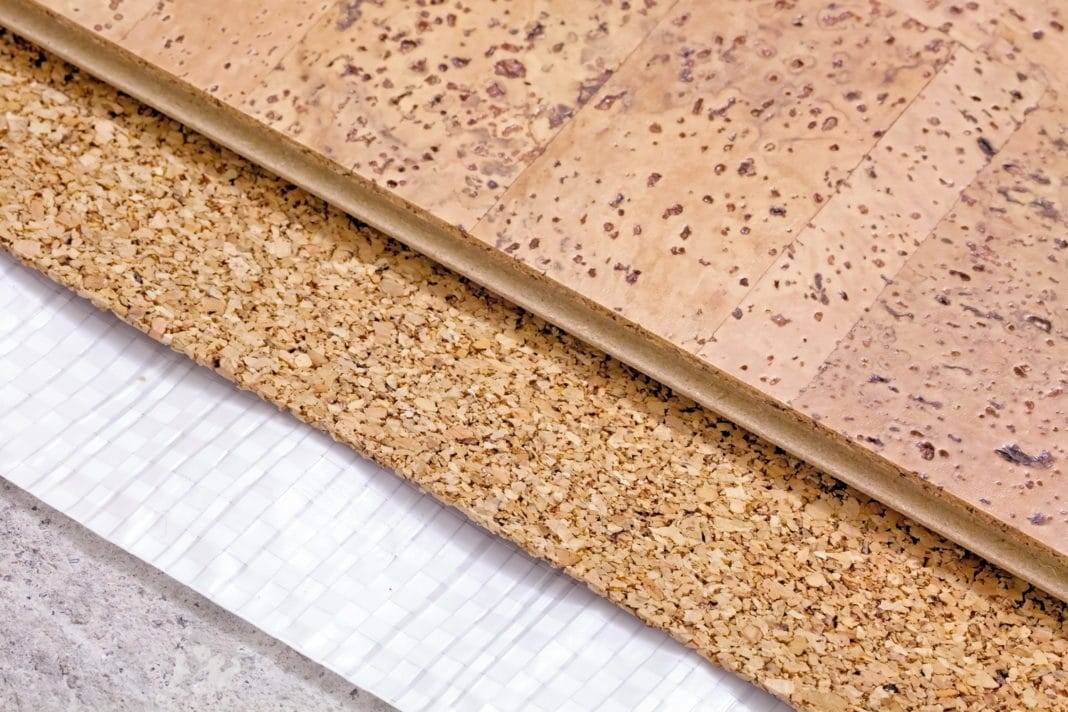

Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Полипропиленовый утеплитель.

Обратите внимание! Подложка не должна содержать алюминий, поскольку он отлично проводит электричество. Поэтому в случае брака контактов возможно замыкание

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

Устройство пленочного пола.

Обратите внимание! В качестве подстила под покрытия, требующие твердого основания (опора для плиточного покрытия, например), можно использовать плиты ДВП

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.

Критерии выбора подложки для тёплого водяного пола под ламинат

Главная цель тёплых полов — передача тепла. При чём, необходимо, чтобы потоки теплоэнергии шли в нужном направлении. Поэтому, выбирать подложку для греющих полов надо с учётом следующих моментов.

Характеристики подложки

Показатели подложки для укладки под доски ламината, которые следует учитывать, приобретая изделие:

уровень теплоизоляции;
степень гидроизоляции — особенно при водяных системах;
устойчивость к высокой температуре;
степень звукоизоляции;
способность выдерживать механические нагрузки наравне с ламинатом;
лёгкость при укладке;
долговечность — этот показатель должен быть не меньше, чем у ламината;
экологическая чистота и не подверженность к гниению.

Стоит заметить, что этим характеристикам лучше всего отвечает пробковая подкладка или пенополистирольная.

Толщины

Выбрать толщину подложки под ламинат, несложно. Необходимо учитывать степень прогиба панелей и уровень деформации замковых устройств. Чем материал толщине, тем больше степень его проседания при механических нагрузках, что приводит к увеличению прогиба и деформации ламината.

Поэтому, идеальный вариант подложки толщиной 2 — 4 мм, возможно 5.

К сведению! Установка чрезмерно толстого слоя противопоказана, так как он будет оседать под весом идущего человека, образовывая перепады и трещины. А это, приведёт к порче ламелей.

Основания

При выборе настила, важное значение, играет и основание, на которое он будет стелиться:

Бетон — укладывать подстилку на бетонную основу можно лишь при наличии гидроизоляционного слоя, так как бетон способен пропускать капиллярную влагу. Кроме того, требуются хорошие теплоизоляционные характеристики. Если стелить недорогую модель ламината, то подойдёт пенополиэтилен и полистирол. Под дорогие ламели лучше класть пробку или хвойный настил, но только не на первых этажах или не на грунт, так как под воздействием влаги натуральное сырьё будет портиться.
Дерево — на такое основание возможна укладка любой подложки. Главные критерии выбора — изделие должно «дышать», обладать хорошими звуко и теплоизолирующими свойствами. Лучше использовать натуральную подложку под ламинат — пробку, хвойную, битумно-пробковую. Неплохо сочетается с деревянной основой и ламинатом пенополиэтилен или пенополиуретан, но они рекомендованы для монтажа в нежилых помещения.

Так как, пол из дерева обладает неровностями, то укладываемая подложка должна быть не менее 3 мм, иначе ламинат будет прогибаться.

Виды тёплого пола

При выборе настильного изделия следует учитывать и вид тёплого пола:

Водяной — подстилка располагается над трубами теплоносителя. Поэтому, идеальным вариантом будет укладка изделия с наименьшим тепловым сопротивлением. Под ламинат на водную систему должна стелиться подложка с хорошей степенью влагостойкости, способная к конденсату и выдерживающая большие температуры.
Инфракрасный — при его обустройстве не требуется заливать стяжку. Ламинат укладывается прямо на нагревательный инфракрасный элемент. Подложка стелится под пластины пола, поэтому нет препятствий в теплопередаче. В этом случаи, пробка и слой фольги — это отличное решение.
Кабельный — чаще монтируется под стяжку из бетонного раствора, поэтому подойдёт рулонный полиэтилен. Он способен противостоять веществам, имеющимся в растворе. Не плохой вариант для размещения под ламинат — пробка, так как не деформируется и не даёт усадку.

Покупать недорогую подложку под ламинат не следует, это экономически не оправдано. Она должна быть качественная, ведь все её недостатки отразятся на половом покрытии.

Рекомендуется отдавать предпочтение проверенным производителям. Один из таких — Tuplex, европейский лидер на рынке полимерной продукции.
