Пленочный теплый пол своими руками – монтаж, пошаговая инструкция!

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

• Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
• Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
• Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Укладываем теплый пленочный пол

Начинаем укладывать теплый пленочный пол

Из рулона теплого пленочного пола нарезаем отрезки для формирования поверхности теплого пленочного пола. Учтите, что полосы теплого пола не должны соприкасаться или перекрещиваться.

Теплый пленочный пол может разрезаться обычными ножницами. При этом разрезать пленку можно не только в месте, обозначенном производителем, но и в любом другом.

Разрезаем листы теплого пола и укладываем их

При разрезании необходимо попасть в промежуток между нагревательными полосами.

Концы отрезанных полос изолируются при помощи обыкновенного липкого скотча. Если разрез проходит по линии, обозначенной производителем, то изолировать будет необходимо только коллекторные пластины.

Изолирование пластин теплого пола

Если вы разрезали нагревательный элемент между полос, то вам необходимо провести изоляцию всего края пленки по всей ширине.

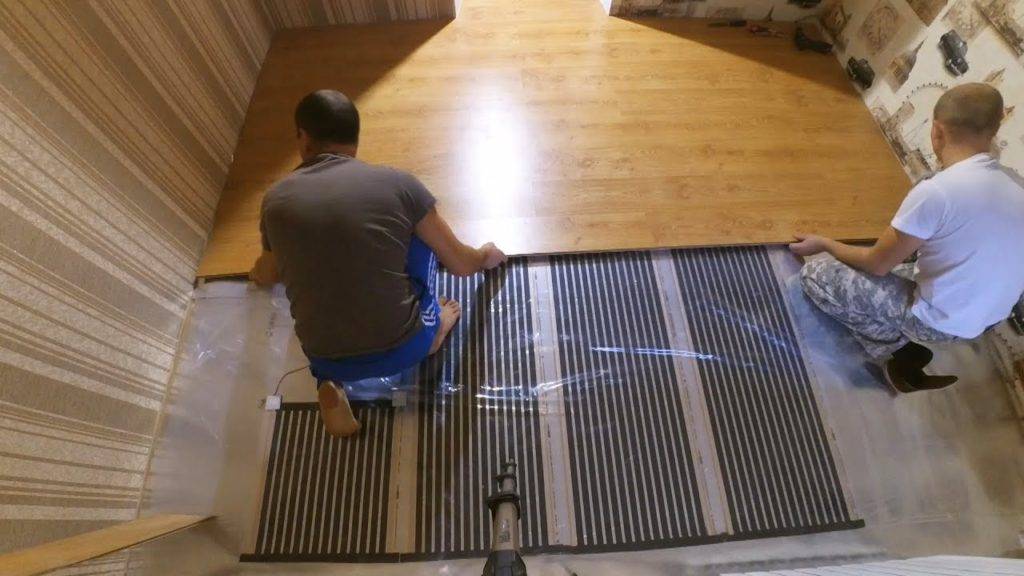

Раскладываем подготовленные полосы по всей поверхности помещения

Подготовленные полосы раскладываются по всей поверхности перекрытия помещения. При раскладке пленки необходимо следовать заранее намеченному плану, а затем разметить места, где будут прорублены штробы под электрическую проводку.

Делаем разметку под установку теплового датчика

После этого сверните фольгу и обозначьте на полу место расположения канала под укладку температурного датчика.

Ширина штробы под датчик должно составлять около двух сантиметров.

Ширина штробы под датчик

Также канал под проводку можно прорезать при помощи электрического перфоратора.

Прорезаем канал под проводку

Вот так будут выглядеть посадочные места под проводку теплого пленочного пола.

Места под проводку теплого пленочного пола

В канал, прорубленный для температурного датчика размещается проводка. Для безопасности ее необходимо разместить в гофротрубке.

Размещаем проводку в гофротрубку

Проведите дополнительную уборку поверхности помещения. Для этого можно использовать промышленный пылесос.

Делаем уборку поверхности помещения

После уборки помещения необходимо разложить на его поверхности слой тепловой изоляции.

Укладываем тепловую изоляцию на пол

Затем полоса за полосой укладываются нагревательные элементы, предварительно подготовленная и изолированная..

Укладка нагревательных элементов

Укладка проводится согласно ранее созданному чертежу.

Продолжаем укладку нагревательных матов

Соединительные кабели в местах соединений обжимаются в контакты.

Обжимаем соединительные кабели

Вот таким образом выглядят подготовленные контакты.

Вот таким образом выглядят подготовленные контакты.

А вот так выглядят два соединительных кабеля, зафиксированные в одном контакте.

Уложенные полосы нагревательных элементов соединяются при помощи соединительных кабелей.

Соединяем контакты и полосы нагревательных элементов

Контакты на полосах и кабелях обжимаются с использованием специального инструмента.

Обжимаются контакты с помощью специального инструмента

Таким образом выглядят соединенные кабелем нагревательные элементы.

Соединительные нагревательные элементы – фото

После соединения нагревательных элементов необходимо провести изолирование открытых контактов.

Изолируем открытые контакты

Вот так выглядят соединенные полосы пленочного теплого пола с изолированными контактами.

Подключенные полосы теплого пола к изолированным контактам

После соединения всей цепи замерьте сопротивление образовавшейся конструкции.

Замеряем сопротивление

Поверх уложенного теплого пленочного пола укладывается защитный слой.

Укладываем защитный слой поверх теплого пленочного пола

В качестве защиты можно использовать плотные полиэтилен. Он предохранит ваш теплый пол от водяных протечек.

Один слой полиэтилена должен заходить на другой примерно на двадцать сантиметров.

Монтируем финишное покрытие.

На уложенный теплый пленочный пол вы можете монтировать любое напольное финишное покрытие. В данном случае на теплый пленочный пол производится укладка ламината.

План укладки и записанное значение сопротивления конструкции отмечается на обратной стороне гарантийного талона теплого пленочного пола.

Укладка ламината на теплый пленочный пол

Инфракрасный теплый пол под линолеум без фанеры. Положительные особенности инфракрасных теплых полов

Инфракрасный теплый пол под линолеум, отзывы о котором могут быть как положительными, так и отрицательными, достаточно быстро устанавливается. Как утверждают потребители, это стало возможно благодаря отсутствию необходимости проведения дополнительных работ.

Такие системы можно монтировать на любое черновое покрытие, не обустраивая стяжку, а также не подготавливая основание. Такой теплый пол под линолеум, отзывы о котором можно прочесть в статье, имеет терморегулятор.

Все потребители, которые уже пользуются подобными системами, отмечают, что им это по нраву, ведь подобное дополнение дает возможность выставить температуру, которая необходима. Все покупатели, которые заботятся о здоровье своих домочадцев, наиболее часто выбирают инфракрасные системы по той причине, что их работа не изменяет влажность окружающего воздуха.

Теплый пол под линолеум на деревянный пол обеспечивает комфортную температуру у поверхности пола, тогда как у потолка она значительно ниже. Специалисты утверждают, что инфракрасный пол оказывает на организм лечебное воздействие, а также способствует профилактике ряда заболеваний.

Инфракрасный теплый пол под линолеум имеет и некоторые минусы. Среди них можно выделить то, что поверхность системы достаточно просто может быть повреждена. Именно поэтому при эксплуатации стоит особенно аккуратно относиться к основанию системы.

Ряд потребителей отказывается от приобретения данных полов по причине пожарной опасности, которая увеличивается при неправильной эксплуатации и повреждении пленки. При одном из этих условий может произойти возгорание.

Владельцы домов и квартир, которые желают установить дополнительное отопительное оборудование, упоминают, что достаточно высокая стоимость инфракрасных систем заставляет их склонить свой выбор в сторону более привлекательных по стоимости решений.

Такие теплые полы под линолеум своими руками могут быть установлены. На первом этапе необходимо распланировать расположение системы, исходя из площади помещения. При этом нужно исключить пространство, которое занимает мебель, в том числе полосу, ширина которой равна 200 миллиметрам. Последняя располагается вдоль стен.

Площадь, которая оказалась незанятой, следует измерить и определить необходимое количество пленки в квадратных метрах. Теперь можно на черновое покрытие застелить теплоотражающий экран, который позволит направлять излучение внутрь помещения. Образованные стыки следует склеить скотчем. Теперь мастер должен уложить инфракрасную пленку, которая обращается медными шинами вниз.

Если есть необходимость произвести раскрой, то следует руководствоваться специальной разметкой, таким образом, резать нужно исключительно по секциям. Соединение нужно произвести с помощью проводов и клипс, которые присоединяются с одной стороны секции, тогда как на другой следует произвести изоляцию с использованием специального материала, поставляемого в комплекте.

Если вы предпочли инфракрасные теплые полы под линолеум, монтаж должен производиться по определенной технологии. На следующем этапе она предполагает подключение терморегулятора, для этого необходимо установить отдельную розетку. Теперь подключаются электрические провода, которые будут идти от электрического счетчика. К регулятору прилагается схема для подключения.

Затем должен быть подключен термодатчик, от терморегулятора следует провести провода к наиболее близко расположенной секции пленки. Скотч поможет приклеить провода снизу к графитовым секциям. Перед тем как завершить работу, следует подсоединить теплый пол, подключить его к сети и проанализировать, правильно ли работает система. Только после можно уложить финишное покрытие.

Специалисты рекомендуют для безопасности проложить между декоративным слоем и теплым полом ДВП.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

С чего начинается монтаж – правильный старт

Качественная установка греющей пленки возможна исключительно на хорошо очищенную и выровненную поверхность. Высотные перепады на напольном основании не могут быть более 3 мм. При необходимости следует тщательно выровнять пол, используя подходящую технологию (например, заливку бетонной стяжки). Затем пылесосим основание и приступаем к укладке на него слоя гидроизоляции – полиэтиленовой пленки. Она не позволит влаге добраться до элементов системы и вывести их из строя.

Далее накрываем гидроизоляцию слоем утеплителя. Его использование является обязательным! Слой теплоизоляции снижает потери тепла от уходящего вниз излучения. Благодаря этому уменьшается потребление системой электричества и повышается эффективность ее эксплуатации. В качестве теплоизоляции допускается применять любые утепляющие материалы. Чаще всего используются изделия с металлизированным покрытием. А, если укладка ТП производится под кафель, функцию теплоизолятора обычно выполняет техническая пробка. Полосы (плиты, листы) утеплителя устанавливаем вплотную друг к другу, а потом проклеиваем места их соприкосновения скотчем.

Следующий шаг – выбор места для монтажа терморегулятора. Желательно размещать его на высоте 0,15 м от уровня напольной поверхности. После этого рисуем схему укладки инфракрасной системы.

Обратите внимание на следующее. Если конструкция пленочного обогрева будет использоваться как дополнительная (жилище отапливается централизованно), она должна занимать порядка 40 % площади комнаты

А в случаях, когда ТП является единственным источником тепла, не менее 70 %. Также учитываем, что инфракрасную конструкцию нужно укладывать с отступом от стен на дистанцию 0,1–0,4 м.

Преимущества теплых полов

Системы обогрева пола имеют несколько весомых преимуществ перед центральным отоплением, благодаря которым их популярность растет с каждым годом.

1. Высокий коэффициент полезного действия. Это один из основных плюсов, привлекающих застройщиков к таким системам отопления. Теплый воздух поднимается от пола к потолку, комфортная температура на уровне 1,5 м поддерживается с минимальными тепловыми потерями.

2. Комфортность пребывания в помещениях. Это касается не только оптимальных показателей микроклимата, но и отсутствие печей, котлов, инженерных разводок по всем комнатам и т. д. Некоторые системы подогрева пола полностью скрыты, на стене есть только небольшая коробочка устройства регулировки температуры.

3. Технологичность. Установка систем обогрева пола с технической точки зрения намного проще, чем монтаж батарей центрального отопления. Кроме того, такие системы намного безопаснее и надежнее, чем традиционные печки и котлы. Системы не надо периодически обслуживать, они почти не выходят из строя и т. л.

Но такой положительный эффект достигается лишь при одном условии – все работы по монтажу и подключению выполнены в строгом соответствии с существующими нормативными актами и рекомендациями производителей.

Монтаж инфракрасного теплого пола

Этапы установки пленочного теплого пола следующие:

• Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
• Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.

• Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

• Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

  Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.

• Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.

• Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
• Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.

Монтаж инфракрасной термопленки под различные напольные покрытия

Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

Установка инфракрасной пленки на потолок

Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.

Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Достоинства

Итак, главные достоинства теплых пленочных полов следующие:

• легкость монтажа – с укладкой в состоянии справиться даже непрофессионалы;
• абсолютная безопасность – нет риска пожара или короткого замыкания;
• наличие возможности укладки во всех помещениях, даже в сырых;
• обогрев устанавливается не только на пол, но также на потолок, стены и прочие поверхности, такие как картины, зеркала, ковры и пр.;
• высокий коэффициент производительности (до 97%). Это лучший показатель среди всех существующих видов отопительных систем;
• полная совместимость с каждым типом напольного покрытия;
• отсутствие электромагнитного излучения;
• отличная устойчивость к механическим повреждениям (даже при разрыве можно менять либо ремонтировать секцию, а не систему полностью);
• бесшумность;
• экологическая чистота;
• легкость и простота демонтажа в случае переезда.

Что касается недостатков, то у теплого пленочного пола их просто нет, однако есть определенные нюансы, которые обязательно следует учитывать.

Важные рекомендации:

• на пленочный теплый пол нельзя ставить мебель, особенно если она тяжелая;
• пол по максимуму должен быть открытым, иначе он будет чересчур нагреваться, а от этого сильно портятся не только он, но и мебель;
• нельзя закрывать место, в котором находится датчик температуры воздуха и пола, в противном случае он будет некорректно работать.

Принцип работы

Работа термопленки основана на принципе вторичной конвекции, когда нагревательный элемент излучает инфракрасный лучи, которые подобны солнечным лучам, воздействуют на внутреннюю структуру вещей и строительных конструкций, находящихся в помещении, где смонтирована подобная система.

Под воздействием ИК-лучей все предметы, в том числе и поверхность пола, нагреваются, после чего отдают свое тепло окружающему воздуху, при этом нужно отметить, что сами ИК-лучи воздействия на окружающий воздух не оказывают.

В настоящее время промышленность выпускает два вида системы пленочного теплого пола, различающиеся по способу установки (монтажа), это:

Внешняя установка – пленка монтируется непосредственно на обогреваемую поверхность.

Данный вид термопленки состоит из трех слоев, средний слой – углеродно-резистивный, помещен между слоями, изготовленными из лавсановой пленки.

Внутренняя установка – пленка укладывается под финишное покрытие пола.

Этот вид термопленки состоит из четырех слоев, верхний и нижний при этом изготавливаются из полиуретановой пленки, а между ними помещены слои из меди и алюминия. В месте соприкосновения внутренних слоев образуется биметаллический контакт, являющийся греющим элементом конструкции.
