Коллектор теплого пола VALTEC: конструкция, сборка, настройка, установка

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
3. Удалить защитное заводское кольцо;
4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Функциональное назначение коллектора теплого пола

Альтернативным вариантом как автономного, так и дополнительного элемента к центральному отоплению, является система водяного теплого пола. Его эффективное функционирование во многом обеспечивает коллектор под теплый пол. Зачем нужен такой конструктивный элемент?

Помимо регулировки циркуляции теплоносителя, он также может измерять давление системы отопления, равномерно распределять подачу самого теплоносителя, а также способствует устранению воздушных пробок.

Конечно, теплый водяной смесительный узел может функционировать полноценно и самостоятельно без коллекторной группы, но при одном существенном условии – он будет иметь лишь один отопительный контур.

Дело в том, что большинство производителей настоятельно рекомендуют не превышать показатель длины укладываемой трубы в 70 м. На практике, учитывая максимальный разрез (разрыв) между двумя элементами, такого количества хватит лишь для полноценного отопления площади всего лишь около семи квадратов.

Таким образом, для прогрева помещения средних габаритов потребуется минимум три отопительных контура. Так как монтаж системы теплого пола, как правило, рассчитывается одновременно на несколько комнат, то без подключения коллектора к котлу обеспечить равномерную подачу тепла будет просто невозможно.

Как устроен и как работает

Визуально в сборе коллектор представляет собой группу трубопроводов, собранных по определенной схеме.

В большинстве случаев конструкция представляет собой совокупность узлов, состоящих из:

• циркулярного насоса, монтируемого на подаче теплоносителя и обеспечивающего необходимый уровень давления самой системы, а также способен регулировать скорость циркуляции воды по контуру;
• распределительной гребенки, имеющей несколько отводов и расходомеров, позволяющих одновременно подсоединить определенное число контуров и осуществлять зональный контроль за расходом теплоносителя;
• воздухоотводчика, который автоматически удаляет воздух из контуров;
• узла подмеса, который конструктивно является регулирующим клапаном, отвечающим за подпитку горячей водой. Он работает по следующему принципу. Термодатчик начинает сигнализировать на открытие клапана и, соответственно, на добавку горячей воды носителю.

  Это продолжается ровно до момента, пока температура циркулирующего теплоносителя не достигнет заданной температуры. После этого устройство срабатывает на закрытие клапана.

Таким образом, смешивание разных водяных потоков и получение на выходе одного с заданным температурным параметром, является основополагающей задачей коллектора. Так осуществляется полная компенсация затраченных энергетических и водяных ресурсов. Без этого работа системы теплого водяного пола просто теряет смысл.

Различают три основных типа смешивания жидкости:

• последовательное, при котором насос подает смешанную воду от нагревательного источника в петлю системы лишь в одном направлении;
• параллельное, предполагающее разделение основной и обратной линии, при этом подача теплоносителя носит неравномерный характер со значительными потерями тепловой энергии;
• комбинированное, сочетающее в себе элементы двух предыдущих типов; практически используется достаточно редко в виду сложности самой конструкции.

От того, как настроить и отрегулировать коллектор, во многом зависит корректная работа самого теплого пола.

Происходит это по следующему алгоритму:

1. Температура воды, которая поступает от стояка центральной системы отопления либо от автономного котла, составляет до 70С. Она проходит сквозь зональный клапан (вентиль), имеющий термостатическую головку.
2. Если температурный показатель жидкости выше заданных параметров, то она должна смешиваться с обраткой и поступать уже в коллектор, который будет распределять ее по контурной петле.
3. Когда теплоноситель обретает необходимую температуру, зональный вентиль перекрывает водный поток и перенаправляет его в систему обратной подачи. Именно поэтому теплый пол может определенный период времени полноценно функционировать без дополнительного подогрева.
4. При снижении температуры жидкости в действие вступает обратная схема. Открывается зональный клапан, вода смешивается с потоком, который циркулирует по обратке, а температурные показатели постепенно повышаются до необходимых значений.

Точно отбалансировать расход воды можно с помощью настроек расходомеров. Смесительные клапаны предназначены также для контроля расхода теплоносителя и для устранения расширений линейного характера.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

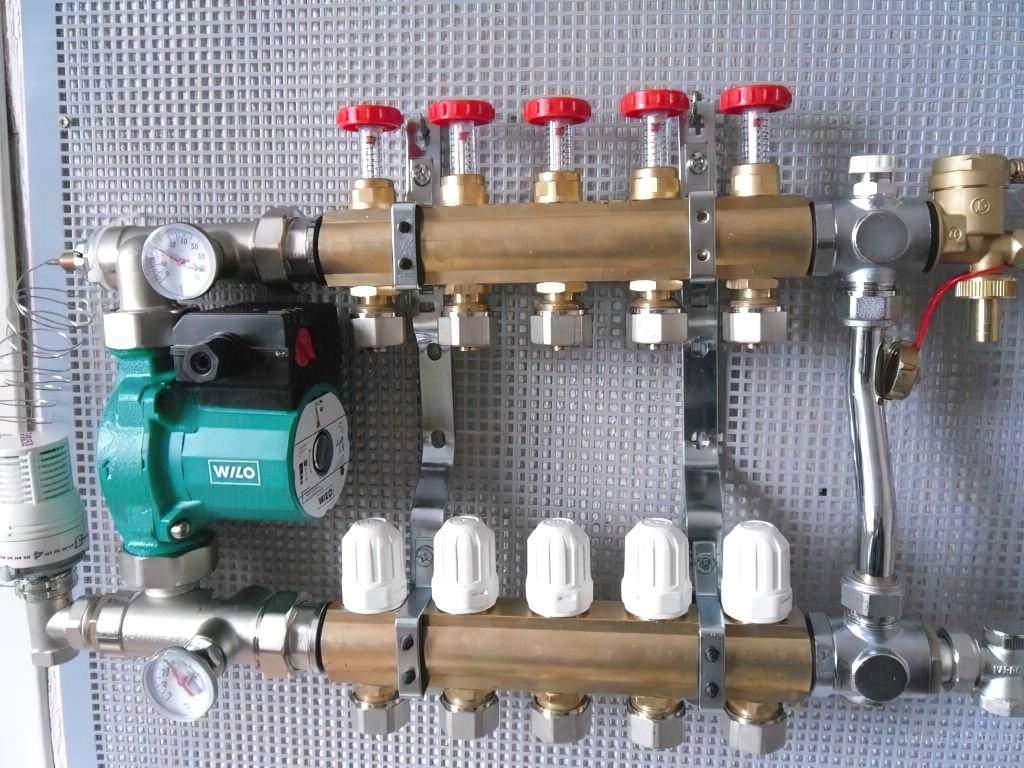

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

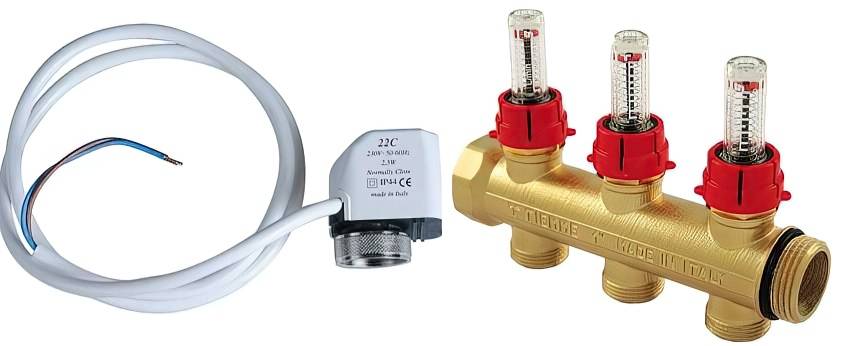

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Характеристика оборудования

Для организации системы теплого пола Валтек используют готовые узлы и модули от производителя, таким образом, дополнительных деталей вовсе не требуется, что упрощает монтаж. Важным моментом, обеспечивающим надежность системы теплого пола, является то, что необходимо использовать систему одного производителя. Связано это, прежде всего с тем, что необходимо идеальное сочетание всех узлов и деталей, которые участвуют в процессе монтажа теплого пола.

Самая сложная техническая конструкция этой системы – смесительный узел для тёплого пола Valtec. Он представляет собой приспособление, которое состоит из: термоголовки с выносным накладным датчиком, смесительного клапана для регулировки тепловой мощности, крана-американки на ¾; футорки 1-¾, тройника, ниппеля, циркуляционного насоса, коллектора с вентильными кранами 1-1/2” на 3 выхода, заглушки с наружной резьбой, коллектора с шаровыми кранами 1-1/2” на 3 выхода, фитинга для подключения трубы к коллектору 16-1/2”, трубы металлопластиковой 16*2 мм, накидных гаек для насоса с внутренней резьбой, датчика от термоголовки.

Смесительный узел имеет множество преимуществ: во-первых, он будет долго и надежно служить вам; во-вторых, он прост в использовании и уходе; в-третьих, он безопасен, так как вода в системе не такая горячая; в-четвертых, он удобен в управлении. При применении смесительных узлов Валтек вы сэкономите свои денежные средства и время, оборудование просто в эксплуатации, оно надежное и компактное.

Подбор насоса и других компонентов системы

Подобрать насос довольно ответственный шаг, сделав неправильный выбор, вы можете не добиться желаемых результатов. Естественно, этот выбор должен включать в себя несколько составляющих, а именно мощность, объем, сколько энергии потребляет и надежность. Если вы сделаете свой выбор правильно, по итогу вы получите теплое помещение и экономию ресурсов.

На первом этапе нужно произвести расчет требуемой мощности насосной группы, если вас маленькая площадь отопления, соответственно, и насос нужен мини мощности. По техническим характеристикам они делятся на виды с мокрым или сухим ротором. Мощность определяется, как общий объем теплоносителя умноженный на три.

Однако, нужно учитывать и такие данные, как количество расходуемой энергии, производительность ( это количество жидкости, которое он пропускает через себя за единицу времени). Рассматривайте также его рабочее давление, температурный максимум.

Рассмотрим формулу производительности при условии, что теплоносителем служит вода:

Q= 0.86*Рн/(Тпр.т-Тобр.т), где —

Рн — мощность контура отопления;

Тобр.т — тем-ра теплоносителя обратного контура;

Тпр.т — температура воды на входе.

Если предполагается наличие не одного контура, тогда мощность суммируется, этот итог и будет требуемым значением производительности. Мощность, это величина, зависящая от площади обогрева, учтите еще и климатический фактор, если у вас суровые зимы, рекомендуется взять устройство с запасом прочности на 20-25%.

Что касаемо устройства насосов, подбор их опирается на мощность, тут есть разделение на приборы с мокрым ротором и сухим. С мокрым рассчитаны на помещения малого объема, а сухой нужен для обогрева больших помещений.

В выборе котла стоит также брать во внимание его мощность и пропускную способность,часто приобретается для этого отдельный котел. Выбирая трубы, обратите внимание на их коэффициент износостойкости и способность гнуться, лучше отдать предпочтение трубам из нержавеющей стали, поскольку у них высокий показатель теплопроводности

Коллектор и смесительный блок

Для подключения труб к системе отопления необходимо использовать распределительные коллекторы. Они представляют собой 2 гребенки, предназначенные для ввода и вывода теплоносителя в систему.

На патрубках монтируются элементы управления – расходометры и запорные клапаны. Последние могут иметь механическую регулировку, либо комплектоваться сервоприводами. Это удобно для создания автоматической системы регулирования температуры поверхности пола. Запорные клапаны подключаются к терморегулятору, который корректирует положение их штоков в зависимости от температуры нагрева пола или воздуха в помещении.

Внимание

Грамотно спроектированная конструкция должна содержать смесительный блок. Это трехходовой (двухходовой) клапан, один из патрубков которого подключается к входной трубе отопления, а второй – к обратной с остывшим теплоносителем.

Двухходовой клапан осуществляет подмес холодной воды, чтобы нормализовать температурный режим в системе до требуемого уровня. Датчик температуры воды устанавливается во входной гребенке и согласно его показаниям регулируется объем остывшей жидкости.

Для дополнительного контроля работы на устройстве установлены термометры, указывающие фактические показатели температуры теплоносителя в гребенках.

Как работает смесительный узел

Выбор котла для теплого водяного пола, характеристика видов, область применения Горячий теплоноситель перед раздачей в коллекторе попадает в систему смешения, где термостат измеряет его температуру. Если показатель превышает допустимый, то предохранительный клапан открывается и мешает холодную и горячую воду. При достижении жидкостью температуры нужного значения, клапан прекращает подачу горячей воды.

Как правило, смесительный узел не только обеспечивает комфортный температурный режим, но и служит для поднятия уровня давления в контуре, что улучшает циркуляцию теплоносителя. Схема смесительного узла включает:

• Предохранительный клапан;
• Циркуляционный насос;
• Байпас;
• Отводы воздуха;
• Клапаны для стабильного функционирования контуров (отсекающий, дренажный).

Схема узла подмеса может иметь различную конструкцию. Большей популярностью пользуются схемы с двух- и трехходовыми клапанами.

Схема с двухходовым клапаном

На клапан с двумя ходами (питающий) устанавливается термостат, оснащенный инфракрасным датчиком, который измеряет температуру жидкости, поступающей в теплые полы. Вода в системе подмеса движется по кругу, а головка предохранителя регулирует клапан, открывающий или закрывающий проход горячей воде. Так происходит процесс смешивания жидкостей разной температуры.

Трехходовой клапан в схеме подмеса

Трехходовой клапан – универсальное оборудование. Он выполняет функции и пропускного клапана, и байпаса. Его особенность в том, что горячая вода мешается с обраткой внутри корпуса. Этот тип узла оснащается сервоприводами, термостатами, а также погодозависимыми контроллерами. Последние способны проверять температуру на улице с периодичностью 20 секунд. Если температура воды, которая поступает в систему теплых полов, не соответствует нужной, клапан автоматически поворачивается на 45° в ту или иную сторону.

Трехходовая конструкция, однако, несовершенна и имеет свои недостатки:

1. Наличие избыточного давления;
2. Возможность впуска горячей воды;
3. Большая пропускная способность, приводящая к значительным колебаниям температуры теплоносителя.

Резкие перепады давления и температуры могут привести к разрыву труб теплых полов.

Как располагаются коллекторные отделы?

Для системы теплый пол можно установить один общий коллектор или же смонтировать перед каждым отопительным контуром индивидуальное устройство. В этом случае каждый коллектор должен быть оснащен терморегуляторами, расходомером и тремя основными элементами:

• Смесительным клапаном, который определяет степень нагрева теплоносителя в отопительном контуре.
• Запорным вентилем балансировки радиатора, связывающим коллектор с отопительной системой. Открывает и при необходимости закрывает подачу воды в контур.
• Переливным клапаном. Он отвечает за постоянное давление в трубах, для чего направляет лишний теплоноситель в байпас.

Схемы сборки могут быть самыми разными. Для системы с одной радиаторной трубой, к примеру, наличие байпаса обязательно. Причем он должен быть всегда открытым, так избыток горячего теплоносителя будет отводиться напрямую в радиатор.

При наличии обратного контура байпас необязателен. Если отапливаемая площадь невелика, коллекторный отсек можно разместить во вторичном контуре.

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

Коллектор Valtec с расходомерами настраивать легче

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Как устроен расходомер Валтек

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

• Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.
• Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.

  Выставление расходомера с фиксирующим кольцом

• Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.
• Крутим в обратную сторону, выставляя требуемое значение.

  Выставление расходомера без фиксатора

• Если есть фиксирующая втулка, закручиваем ее до упора.
• Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше

Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

• На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с.  Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.

  При равной длине потоки могут быть разными. Зависит от требований (основное отопление или дополнительное) или напольного покрытия

• Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
• По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В  контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Конструкции смесительных узлов

Рассмотренные выше схемы показывают лишь принцип циркуляции теплоносителя в отопительных контурах. Для каждой схемы используются разные конструкции смесительных узлов. Причем в каждой из двух типов существует довольно большое количество разнообразных конструкций которые используют разное оборудование и комплектации.

В общем, по конструкции все схемы смесительных узлов можно разделить на такие изделия:

• на 3-ходовых клапанах;
• на 2-ходовых клапанах.

Каждая из этих конструкций может быть изготовлена с использованием разных элементов в разной последовательности и с разным расположением. Так как последовательные схемы смесительных узлов более распространены и чаще применяются при самостоятельном изготовлении, больше внимания уделим им.

На 2-х ходовых клапанах

На 2-х ходовых клапанах также реализуют схемы с параллельным и последовательным смешением. Пример узла представлен на изображении.

Схема последовательного смешения с 2-х ходовым клапаном.

Выбор клапана и схемы расположения проводят в основном исходя из возможной компоновки узла, места для него и других характеристик системы. Нельзя сказать, что узел на 3-х ходовом клапане работает лучше, или наоборот.

На трехходовых клапанах

Если используется смеситель для теплого водяного пола на базе 3-х ходового клапана схема проектируется чаще всего как последовательная. В таком случае трехходовой клапан может быть установлен как на подающей ветке, так и на обратной.

Схема последовательного смешения с 3-х ходовым клапаном.

В первом случае он работает как клапан смесительного типа, в котором поток воды из обратного трубопровода смешивается с подающим и дальше прокачивается насосом в ветки теплого пола. При установке клапана на «обратке» он выполняет функции разделителя потока.

На перемычке между подающим и обратным трубопроводом возможна установка обратного клапана, который будет перекрывать поток в случае остановки насоса, но при открытом трехходовом. Такая ситуация возможна при реализации функции регулирования теплого пола насосом. Этот клапан также можно устанавливать и в схемах с двухходовым клапаном или в узле параллельного смешения.

Схема параллельного смешения с 3-х ходовым клапаном.

Для смешения и разделения используются два разных изделия, которые не взаимозаменяемы. Для маркировки на корпусе клапана указана схема движения воды.

Разделительный и смесительный клапаны.

Регуляция температуры

Узел подмеса для теплого пола работает с грамотным контролем температуры. Для этого используются термоголовки, термодатчики от которых крепятся к подающему или обратному трубопроводу. Какой вариант лучше выбрать? Каждый из них отличается нюансами.

Если регуляция будет проходить по температуре подающего трубопровода, то в ветки теплого пола будет подаваться теплоноситель постоянной температуры. Если термодатчик установить на «обратке», то постоянной будет именно температура в обратном трубопроводе. Во втором варианте в зависимости от увеличения или уменьшения теплосъема, похолодания или потепления температура подающего теплоносителя будет меняться. При этом средняя температура самой поверхности пола обычно более равномерна, чем в первом варианте.

Многие производители теплотехнического оборудования представляют программные продукты, для упрощения выбора насосов, клапанов и других приборов. Без того, чтобы изучать сложные формулы и таблицы.

После того как выбрана схема, комбинация комплектующих и характеристики насосов и клапанов приступают к сборке с соблюдением всех норм монтажа отопительного оборудования.

Самое читаемое

Электромагнитные расходомеры

Их принцип работы основан на законе электромагнитной индукции, согласно которой в электропроводной жидкости, проходящей через электромагнитное поле, индуцируется ЭДС, пропорциональная скорости потока (проводника).

Такие расходомеры нашли применение в системах объемного учета теплоносителя и воды на промышленных и энергетических предприятиях. Недостаток – высокая стоимость и вес для диаметров более 300-400 мм, сложность снятия на поверку.

Штанговые электромагнитные водосчетчики работают по принципу погружения датчика в жидкость, где происходит измерение скорости потока. Такие счетчики определяют расход холодной воды в полностью заполненных трубопроводах.

Зачем нужен термосмеситель?

Схема комбинированной отопительной системы частного дома может состоять из:

1. Нагревательного котла;
2. Коллекторного узла;
3. Контуров теплых полов;
4. Контура радиаторов.

Температура воды, нагреваемой котлом, равняется 75-95 °С, в то время как санитарные нормы устанавливают показатель в 31°С, как максимальная комфортная температура поверхности пола, для хождения по нему босиком. Поэтому прямое поступление воды в напольные контуры недопустимо. Данная задача решается путем монтажа узла подмеса.

Термосмеситель служит для смешивания горячей и уже охлажденной воды из системы водяного обогрева пола. Благодаря этому схема отопления функционирует без отклонений.

Принцип работы системы
