Аморфный металлический теплый пол
Такая конструкция состоит из аморфных металлических сплавов, обладающих наиболее подходящими характеристиками для использования их в качестве основы теплых полов.
Основные характеристики аморфной металлической ленты:
— высокий КПД (коэффициент полезного действия) потребления электроэнергии (дешевое тепло);
— высокая влагоустойчивость;
— высокая коррозийная стойкость;
— высокая прочность;
— высокая гибкость;
— высокая теплопроводность;
— электромагнитная безопасность и др.
Данные характеристики делают систему отопления универсальной, т.е. ее можно устанавливать под любое напольное покрытие в т.ч. и под ламинат.
На картинке ниже приведены примеры слоев при разных способах укладки на основе аморфной ленты.
Инновационная технология производства придает таким отопительным устройствам ряд преимуществ.
Преимущества систем на основе аморфной металлической ленты:
— равномерный прогрев пола;
— нет электромагнитного излучения;
— простая и легкая установка;
— укладывается под любое напольное покрытие;
— высокая энергоэффективность – отличное соотношение потребления электроэнергии и преобразования ее в тепло без лишних затрат;
— устанавливается в деревянных домах и под тяжелой мебелью;
— высокий класс защиты;
— срок гарантии 15-25 лет (в зависимости от производителя).
Дополнительное утепление
Перед тем, как начинать класть теплый пол, нужно постелить специальную подложку, она улучшит изоляционные свойства и снизит теплопотери. Вариантов материалов подкладок есть несколько, лучше выбирать с учетом того, какой вид системы применяется:
- Под водяной. Подложка в такой конструкции может выполнять сразу две функции: изоляция и фиксация труб. Для этого применяются специальные пенополистирольные плиты с выступами. Альтернативный вариант – применение ровных утепляющих матов с фольгированным покрытием, они тоже эффективны, но монтаж усложнится использованием дополнительных элементов фиксации.
Подложка с направляющими элементами
- Под кабельный. Для электрического обогрева подойдут подкладки из пенополистирола или пропилена. Эти материалы продаются в виде плит, они укладываются поверх стяжки, а уже потом проводится кабель. Альтернативой плитам будут изоляционные материалы в рулонах с отражающей поверхностью.
- Под инфракрасный. Безопасной будет подложка с металлизированной лентой и специальным лавсановым покрытием. Еще можно использовать жидкие изоляторы, например – керамоизол.
Керамоизол обеспечит надежную теплоизоляцию
Материалы для теплого пола
Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.
Материалы для водяного теплого пола
Комплектующие для водяного теплого пола:
- при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
- насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
- непосредственно трубы, по которым будет двигаться теплоноситель;
- коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
- для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
- фитинги, шаровые клапаны и т. д.
Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже
Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.
Крепления для труб водяного теплого пола
Планка монтажная для теплого пола
От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.
Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.
Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.
Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.
Стяжка для теплого пола
Пленочные системы

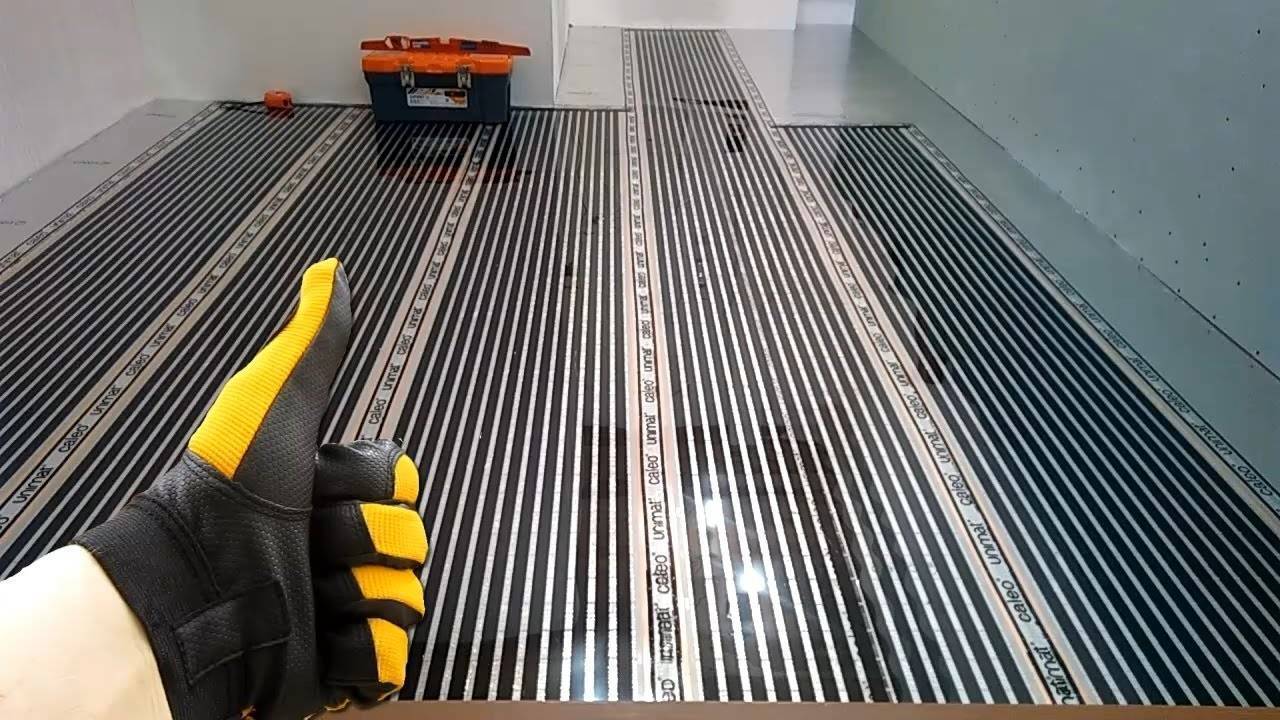

Инфракрасный теплый пол также называют пленочным. Это самый современный вариант нагревательной системы. Выглядит как тонкая пленка, подключаемая к электросети.
Инфракрасный пленочный пол — наилучший выбор
Во время работы испускает инфракрасное излучение, которое и нагревает окружающее пространство. Если сравнивать, какой теплый пол лучше под ламинат, то без сомнения, именно инфракрасный. Он обладает рядом преимуществ:
- ламинат не выделяет вредный формальдегид при нагревании;
- материал не деформируется, не растрескивается, не расслаивается;
- толщина пола небольшая;
- экономичность: потребляет значительно меньше энергии, чем другие виды нагревательных систем.
Конструкция инфракрасной пленки сложна, ее нельзя сделать самостоятельно. Нагревательным элементом является структура из углеродных материалов.
Среди плюсов также можно выделить:
- этот тип покрытия совместим с различными отделочными материалами, укладывать можно не только ламинат;
- простой монтаж, не требующий длительного времени;
- отсутствие неприятных запахов, антиаллергический эффект;
- не сушит воздух;
- негативного влияния на здоровье людей нет;
- равномерный прогрев помещения, нет перепадов температур от пола к потолку;
- невысокая стоимость монтажа;
- пленочный пол легко демонтировать;
- возможность использовать в системе «умный дом»;
- легко устанавливается в любых помещениях: например, возможно смонтировать теплый пол на балконе под ламинат.
Что касается ламинированного покрытия, то здесь, как и в других схемах, применяется замковое соединение.
Тепловое сопротивление ламината не должно превышать 15 м2 х К/Вт. Чем это значение меньше, тем лучше передается тепло и соответственно идет обогрев помещения.
Таким характеристикам сегодня соответствует продукция многих производителей ламината.
Выбор предпочтений
Существует несколько типов греющих оснований, в зависимости от которых выбирается финишное покрытие. Зачастую в этом качестве используется линолеум под теплый пол. Однако, необходимо правильно подобрать этот материал, чтобы при нагревании по минимуму испарялись вредные вещества.
Считается, что отдавать предпочтение лучше мармолеуму – материалу, изготовленному из натуральных компонентов. Но за счет этого, и цена материала весьма высока. Еще более дорогостоящим (хотя и наиболее экологичным) вариантом станет укладка паркетной доски. Следует также учесть, что кроме цены, из-за воздействия повышенной температуры возможна деформация паркета, что потребует циклевки.
Поэтому в последнее время ламинат уверенно теснит других конкурентов, выходя на первое место по соотношению «цена-качество». Конечно, можно рассмотреть вариант линолеума, но цена качественного линолеума зачастую выше цены ламината.
Существуют различные виды греющих поверхностей. Одним из наиболее популярных является кабельный горячий пол под ламинированные панели – электрическая нагревательная система, которая состоит из специального кабеля и средств автоматики. Монтируют такой пол, как правило, на стяжку – это наиболее простой способ укладки. Однако есть и более современные методы, например, специальные маты, в которые укладывается провод.
В случае деревянного пола, в качестве выравнивающих элементов используют фанеру, ДСП или другие материалы. Ламинат на теплый пол при желании реально уложить своими руками. Для этого не потребуется дорогостоящих материалов
Однако важно, чтобы пол перед укладкой был тщательно выровнен
Пошаговая инструкция установки ламината на теплый пол
Для примера рассмотрим наиболее удачный вариант пола с подогревом – в качестве нагревателей используются инфракрасные элементы.
Схема подключения ИК теплого пола
Шаг 1. Проверьте комплектность поставки элементов теплого пола: общий размер системы нагрева, регуляторы температуры, выключатели и подложку. Внимательно прочитайте инструкцию пользования от производителей.
Проверка комплектности поставки элементов теплого пола
Терморегулятор
Фольгированная подложка
Инструкцию производителя изучите заранее
Шаг 2. Аккуратно снимите старый ламинат. Если работы выполнять грамотно, то он будет полностью пригодным к повторному использованию. Но при одном условии – такое применение разрешено компанией-производителем. Как и где об этом узнать, мы рассказывали в этой статье выше.
Демонтаж ламината
Шаг 3. Расстелите на основании специальную фольгированную подложку под инфракрасные нагревательные элементы. Работайте внимательно, не допускайте образования складок. Подложка отлично режется обыкновенным монтажным ножом. Если полосы не помещаются по ширине комнаты или она имеет неправильную форму, то алгоритм укладки придется немного изменить.
Укладка фольгированной подложки
- Расстелите полосы подкладки по краям комнаты. На неровном участке образуется стык различной ширины.
- Острым концом монтажного ножика сделайте прорезь в месте нахлеста. Инструмент нужно сильно прижимать, резать сразу две полосы.
- Снимите верхний и нижний отрезанные излишки. У вас получится идеальный стык.
Стыки проклеиваются скотчем
Он не будет ровным, зато подложка ляжет в один слой. Если есть желание стык сделать ровным, то излишки нужно отрезать по наперед начерченной линии
Но это лишняя трата времени, для системы важно только чтобы полностью отсутствовали щели примыкания и не наблюдалось перехлестов. Чтобы подложка не сдвигалась во время монтажа обогревательных пластин и ламината, приклейте ее обыкновенным скотчем
Шаг 4. Приступайте к монтажу теплого пола, при этом учитывайте, где будет располагаться тяжелая мебель, под ней пол не должен греться
Обращайте внимание на расположение лицевой стороны элементов, соблюдайте рекомендации производителей
Обращайте внимание на расположение лицевой стороны элементов
Предварительно расстелите обогреватели, продумайте схему их окончательной установки и подключения. Все контактные группы должны располагаться в одном месте около стены. Чем меньше придется штробить внутренние межкомнатные перегородки – тем лучше.
ИК обогреватели нужно предварительно расстелить
Пленка режется между полосами
Шаг 5. Заклейте контакты отрезанных краев инфракрасных ковров, материал продается в комплекте с системой. Вставьте на место зажим и сожмите контакты. Изолируйте места подключений.
Изоляция места среза
Обрезка излишков изоляционного материала
Вставляется клемма
Подключать провода нужно в соответствии с инструкцией производителя
Изоляция контакта специальными битумными накладками (идут в комплекте)
Для предупреждения намокания инфракрасных нагревателей можно их закрыть обыкновенной полиэтиленовой пленкой. Но так поступают не все строители, эти элементы и без нее имеют надежную гидрозащиту.
Установка терморегулятора
Система подогрева готова, можно начинать установку ламината. Алгоритм работ обыкновенный, никаких отличий от простых полов нет. Кроме одного – ламели монтируются непосредственно на инфракрасные системы, дополнительная подкладка не используется.
Укладка ламината поверх ИК теплого пола
Какой ламинат выбрать под водяной теплый пол
Длительное время «теплый пол» и напольное покрытие из ламелей шли параллельными курсами, не пересекаясь. Производители ламината терять значительный сегмент рынка не захотели. В результате в продаже появилось напольное покрытие, совместимое с «теплым полом». У него совершенно другие технико-эксплуатационные характеристики, подходящие под условия функционирования напольных систем обогрева. Чтобы ориентироваться в них, советуем посмотреть статью «Какой ламинат выбрать под теплый пол?», где подробно объяснено, какой ламинат подходит под «теплый водяной пол».
Для тех, у кого мало времени и желания переходить по приведенной ссылке, в концентрированном виде перечислим основные требования для ламелей с жидким теплоносителем в цементной стяжке.
Толщина. Оптимальная толщина ламината под теплый пол — 8 мм при плотности не менее 900 кг/м3. Это позволяет получить прочную доску с хорошей теплопроводностью. Увеличение плотности сказывается на цене. Она выше. Но и прочность, и проводимость тепла у напольного покрытия возрастают.
Теплопроводность. Информацию о теплопроводности можно найти на вкладыше. В соответствии с европейским стандартом EN4725 тепловое сопротивление ламината для водяного обогрева пола не должно превышать 0,10 м2 х °K/Вт. На продукции иностранных производителей обозначается надписью «thermal resistence».
Прочность. Ламинат выпускается разной плотностью. Следовательно, у него разные сроки службы, что отображается показателем «класс прочности». Обозначается двумя цифрами. Первая показывает, для каких помещений предназначено:
- 2 — для жилых;
- 3 — коммерческих.
Вторая — насколько прочны ламинированные доски. Под теплый пол нужен ламинат 32-33 класса.
Влагостойкость. Выбирая ламели нужно быть внимательными. Ведь есть напольное покрытие для инфракрасных и электрических полов, а есть специально для водяных. Разобраться помогут надписи. Для водяного подогрева на вкладыше должна быть надпись Н2О или Warm Wasser. Черные и коричневые пиктограммы со стилизованными трубами, не дают информацию о виде «теплого пола», что нужно учитывать.
Экологическая безопасность. При повышении температуры формальдегид начинает выделять вредные испарения. В ламинате под «теплый пол» химические реакции в смоле замедлены благодаря специальным добавкам. Узнать об их наличии, позволяют пиктограммы (см. фото). Обозначение Е0 (NA) показывает, что до +30oС никаких вредных выделений не будет. Е1 утверждает что эмиссия вредных веществ находится в пределах санитарных норм.
Выделение формальдегида в пределах нормы.
Формальдегида нет.
Влияние высоких температур. Ламинат не любит резких изменений температурного режима в помещении. А «теплый пол», особенно с водяным подогревом, может нагревать напольное покрытие до +40oС. Способность ламелей выдерживать перегрев обозначается латинской буквой В и цифрой 1.
Износостойкость. Последний контролируемый показатель под водяное отопление пола — износостойкость. Характеризуется классом истираемости. Может быть в пределах АС1-АС5. Оптимальный вариант — АС4.
Классы износостойкости.
Вид замка. До последнего времени специалисты не обращали внимания на тип замкового соединения ламината. Практика показала, что резкие перепады температуры лучше выносят замки Click.
Вид материала. Под теплый пол можно использовать классический ламинат из ДВП (в английском варианте написания HDF), виниловый, кварцвиниловый и SPC-ламинат. На пробковый накладывается категорический запрет — он не пропускает тепло.
Монтаж ламината
Основа под ламинат должна быть хорошо выровнена, и очищена от любого строительного мусора. Следует хорошо утеплить перекрытие, чтоб исключить теплопотери.
Во время монтажа покрытия можно воспользоваться следующими выбранными инструментами:
- циркулярной пилой, электрическим лобзиком;
- рулеткой, линейка, маркером;
- резиновым молотком, подбивным брусом, и скобой;
- строительным уровнем;
- электрической дрелью;
- разборными клиньями;
- молотком (обычным);
- канцелярским ножом.
Сначала необходимо проверить стяжку на наличие неровностей. Для проверки горизонтальности используют уровень. Разница высот на стяжке может иметь допустимое значение не больше 2 мм на 1 м. С поверхности, на которой будут стелить ламинат, необходимо убрать мусор и пыль.
Начинать укладывать ламинат слелует с левого дальнего угла комнаты. Первый ряд ламелей отделяется от стены клиньями, для теплового зазора. Второй ряд укладывается со смещением на 1/2, 2/3 доски, для чего первая ламель второго ряда подрезается на необходимую длину.
Стоит добавить, что хорошей идеей может стать укладка в качестве финишного покрытия кварцвинилового ламината.
Затем в таком же порядке укладываются все ряды, кроме заключительного, который обычно приходится подрезать по длине ламелей. Нечетные ряды повторяют укладку первого ряда, а чётные укладываются как второй. Так укладывается все покрытие. Как укладывать ламинат на теплые электрические полы, можно найти здесь.
Правила ввода подогрева в эксплуатацию
После строительства пола под ламинат своими руками его требуется подготовить к использованию. Еще до начала стяжки включается режим прогревания – за сутки добавляется не более 5 градусов. За 14 дней система должна работать на ½ мощности, а в последние 48 часов – добрать градусы до 100 %.
Эксплуатация обогревающих магистралей реализуется так:
- Выключается подогрев – полы должны остыть до 18 градусов.
- После укладки система заново набирает мощность по 5 градусов в день.
- Контактная температура доводится до 28 градусов. Это максимум.
- Вода в водяных коммуникациях нагревается до 50 градусов.
В процессе работы системы влажность воздуха не должна превышать 50 %.
После того, как вы разобрались, можно ли стелить ламинат на обогревательные коммуникации, выберите оптимальный вариант. Система должна быть простой в самостоятельной установке, требовать минимального количества энергии для работы. Учитывайте качество ее теплоотдачи, длительность и равномерность нагрева. Не забывайте, что при неправильной технологии укладки ламинатная доска может деформироваться и трескаться.
Укладка водяного теплого пола под ламинат
Водяной пол под ламинат укладывается только на сухую стяжку, для предотвращения скрипа и перекосов ламинированных плит после высыхания. При необходимости на основание обустраивается гидроизоляция под ламинат.
Этапы работы:
Комната по периметру оклеивается демпферной лентой толщиной от 5 мм и шириной, равной высоте будущего пола.
Поверхность пола очищается от мусора и пыли.
Выполняется укладка подложка под ламинат для водяного пола – термоизоляционных матов из вспененного полиэтилена или экструдированного пенополистирола (ЭППС), соединяемых имеющейся замковой системой, на полиуретановый клей.
Оптимальной толщиной подложки считается показатель от 2 до 5 мм. Не стоит считать, что чем подложка толще, тем качество покрытия выше. Более того, слишком толстая подложка сокращает срок службы напольного покрытия. При увеличенной ее толщине создается дополнительная нагрузка на замковые соединения.
Места контактов закрываются водонепроницаемым скотчем.
Сверху размещается металлическая сетка с квадратными ячейками, сторона которых равна 100 мм.
На поверхности делается разметка для размещения прокладываемых труб.
Разматывается бухта, укладываются трубы с одновременной их фиксацией на определенном рассчитанном расстоянии друг от друга. Используются методы «улиткой» или «змейкой». Отдельные части проводки не должны пересекаться и касаться поверхностями.
Для материала коммуникаций рекомендуется металлопластик и сшитый полиэтилен. Планируя водяной пол под ламинат, нельзя использовать дешевые полипропиленовые трубы. Образцы, предназначенные для устройства теплого пола, обычно продаются со специальным крепежом.
Трубы подключаются к коллекторам водоснабжения. Положение коммуникаций должно быть свободным без натяжения. Концы труб не должны выступать над уровнем полового покрытия.
Проверяется работа системы подачи воды. Устанавливается давление до 6 бар. В течение 24 часов проверяется наличие протечек. Во время работы допускается снижение давления до значения 4,5 бара.
В случае обнаружения дефектов система отключается, места стыковки подтягиваются. Контрольные испытания повторяются до получения нормальной работы системы при постоянных значениях давления и температуры.
На теплый водяной пол под ламинат пол заливается цементно-песчаная стяжка, содержащая специальные добавки пластификаторы и микрофибру, на трубы, наполненные водой. Добавки предохраняют состав от образования пузырьков воздуха и способствуют его прочности.
Наличие жидкости защищает коммуникации от деформации, способствует равномерному распределению бетона на плоскости. Покрытие выполняется обычным способом с маячками и направляющими, для получения ровного и плотного слоя.
Сушка и окончательное завершение структурирования бетона продолжается 3-4 недели. При желании стяжку можно заменить модульной конструкцией, состоящей из термоотражающих металлических пластин.
Сравнение электрических полов, какой выбрать?
Первый шаг, при выборе электрического отопительного устройства — вычислить уровень поднятия пола, при укладке каждой модели. Если потолки не высокие, или вы не хотите поднимать пол, то лучше остановиться на моделях, которые не нуждаются в заливке стяжки — инфракрасные системы или тонкие кабельные маты.
Если же высота потолков позволяет, то можно использовать кабельный вид под стяжку. В таком «пироге» кабель толще чем в матах, утеплитель не менее 20 мм, а стяжка минимум 30 мм. Допускается заливка бетонного раствора до 50 мм, прочность такой конструкции выше, но время прогрева существенно увеличивается.
Выбирать отопительную систему необходимо вмести с ламинатом, так как они должны подходить друг к другу. Ведь изделие при нагревании может выделять формальдегид, поэтому обязательно нужно смотреть — сочетается ли модель с греющими полами. В этом плане, инфракрасные конструкции в выигрыше, так как нагрев производится инфракрасными лучами.
Способы подогрева грунта
Основная задача обогрева грунта в парнике — обеспечить нужную температуру для растений
Важно, чтобы при подогреве земля не пересыхала, поэтому рекомендовано делать совмещённое отопление
Для отапливания теплиц можно применять разные системы — тёплые полы (водяные, электрические, инфракрасные) или воздушный обогрев.
Водяной пол
Тёплый водяной пол — многослойная конструкция, в которой каждый слой играет свою роль. Основной элемент — трубопровод, по нему циркулирует теплоноситель. Трубы бывают металлические, полимерные и из поликарбоната.
Трубопровод пола укладывается по разным схемам: «улитка» или «змейка», и подключается к коллекторной группе, она подсоединяется к источнику питания — котёл, бойлер или центральное отопление.
К плюсам гидрополов в теплице относится — равномерность прогрева поверхности, и вертикальность распространения тепла, что благоприятно сказывается на растениях. Кроме того, половая водяная система экономична в работе, и не занимает полезной площади.
Основной минус таких полов — потеря высоты помещения, из-за многослойности «пирога» конструкции. Кроме того, монтаж обойдётся не дёшево, так как потребуется приобретение отопительного оборудования и насосного узла.
Электрические полы
Электрические полы — по названию понятно, что они работают от электрической энергии. Из-за высоких тарифов на электричество, такие модели редко монтируются в парниках, хотя сам монтаж намного проще и экономичней водяного отопления.
Электрополы бывают:
Кабельные — кабель, уложенный на полу по схеме «змейка» или «улитка». Процесс монтажа схож с укладкой водяного пола.
Плюсы кабельных электрических полов — долговечность, не высокая стоимость и равномерность прогрева. Минусы — затраты на электричество, трудоёмкий монтаж.
- Кабельные маты — отличие их от кабельных полов в том, что провод закреплён на сетке по определённой схеме, поэтому процесс укладки намного легче.
- Инфракрасные — плёнка с карбоновым напылением, и водонепроницаемым покрытием. Пол прост в монтаже, и не требует заливки стяжки. Излучает тепло в виде инфракрасных волн. Так как тепловая эффективность у инфракрасного полотна не высокая, то плёнка закладывается в глубину не более 15 — 20 см, поэтому есть риск её механических повреждений при земельных работах. Плюс таких систем — равномерное распределение тепла, и экономия электроэнергии.
Основное условие электрообогрева в теплице — наличие поблизости электрических сетей.
Воздушный обогрев
Воздушное отопление считается простым способом обогрева теплиц. Произвести обустройство такой конструкции самостоятельно несложно, кроме того, не требуется большого вложения капитала. Но эта модель подходит лишь для весенне-осеннего периода, для зимы её тепла недостаточно.
Принцип работы — аккумуляция тепла, которое поступает в парник за день. Аккумулятором выступает глиняный слой (200 мм), он находится под растительным покрывалом.
Процесс выглядит так:
- по асбестовым трубам (размером 100 — 200 мм) перемещаются воздушные массы, под воздействием небольшого вентилятора;
- на притяжении дня, воздух отдаёт тепло через стенки труб глине;
- ночью — она передаёт накопленное тепло грядкам.
Данную систему можно эксплуатировать зимой, но тогда она нуждается в усовершенствовании и вложениях. Для этого, в помещении нужно разместить обогреватель — газовую или дровяную печь. От него тепло будет через трубы переходить в почву.
Биообогрев
Биообогрев — экономичный метод поддержания нужного температурного уровня в теплице. В основе лежит биоматериал, при разложении которого выделяется тепло:
- скошенная сорняковая трава или опавшая листва;
- отходы жизнедеятельности животных;
- опилки.
Чтобы одновременно поддерживать на нужном уровне температуру грунта и воздуха в теплице, рекомендовано устанавливать комбинированное отопление.
