Как сделать теплый пол: сравнительный обзор вариантов и технологий их монтажа

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

• подготовить основание для ИК-нагревателей;
• смонтировать систему обогрева;
• подключить и проверить её;
• уложить основание для плитки и наклеить материал.

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
2. Определить место установки терморегулятора на стене.
3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя – 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Пленочный ИК-пол

Инфракрасные пленочные маты достаточно просто монтировать самостоятельно. Понадобится следующий набор материалов: непосредственно термопленка, зажимы для контактов (клеммы), терморегулятор, сенсорный датчик, проводка (сечение 1,5 или 2,5 мм), термоизоляция, ПВХ скотч.

ИК-маты – идеальный вариант для дополнительного отопления в квартире с невысокими потолками (менее 2,5 метров).  Также установка теплого пола из инфракрасной пленки целесообразна для домов с деревянными полами, т.к. в этом жилье установка водяного пола весьма проблематична.

Читать также: Теплый потолок: инфракрасная пленка для потолочного отопления

Инструкция как сделать теплый пол

1. Расчет площади.

Схема расположения ИК-пленки должна быть составлена заранее, перед началом работ и закупкой материалов. Не следует укладывать теплые маты под мебелью, полезная нагревающая площадь должна располагаться на свободном пространстве.

1. Установка терморегулятора.

Располагают его обычно на высоте примерно 40 см от пола. Некоторые опытные мастера рекомендуют ставить устройство на расстоянии 90-100 см, это актуально для семей с маленькими детьми или животными.

После выбора заданной высоты, нужно при помощи дрели или перфоратора (можно использовать насадку-коронку) сделать отверстие в стене для терморегулятора и штробы для подвода электропроводов и установить прибор.

1. Подготовка поверхности.

Технология требует тщательно зачистить стяжку пола до гладкого состояния. Если поверхность имеет серьезные дефекты (выбоины, бугры), то нужно выровнять ее специальными смесями. Когда чистовая стяжка полностью высохнет – можно приступать к дальнейшей работе.

1. Укладка теплоизоляции.

Рекомендуется использовать фольгированный вспененный пенополистирол или полиэтилен. Стелить его нужно фольгой вверх, оставляя между полосами швы в несколько миллиметров. Проклеить стыки скотчем.

1. Технология монтажа инфракрасных полов.

Заранее просчитанная схема расположения нагревательных матов позволит уложить их максимально эффективно. Разрезается пленка четко по обозначенным на ней линиям. Шаг (расстояние) между матами должен быть не менее 1-2 см. Отступы от стены – около 10-ти см.

Полосы не должны укладываться внахлест, нужно четко следить за расстоянием между ними.

ИК-маты фиксируются между собой при помощи полосок скотча. Нет нужды полностью проклеивать стыки, достаточно нескольких отрезков по длине (шаг около 50-ти см).

1. Схема подключения контактов.

Поместите клемму между слоями пленки таким образом, чтобы одна часть находилась снаружи со стороны медной шины. Зажмите плоскогубцами. Подсоедините провода: к одной стороне полосы фазу, к другой – ноль. Опять зажмите. Соединения между ИК-матами должны быть параллельными.

Далее нужно изолировать контакты битумным скотчем. Таким же образом изолируются обратные концы медных шин по всей ширине.

Чтобы финишное покрытие легко идеально ровно, нужно «утопить» места соединения в теплоизоляционном материале. Для этого в нем вырезаются отверстия нужного размера, а для проводов делаются канавки.

1. Монтаж термодатчика.

Датчик сначала подключается к терморегулятору. Затем устройство приклеивается скотчем на обратную сторону термопленки и «прячется» в термоизоляции.

1. Подключение и проверка системы.

Фаза и ноль подключается к терморегулятору согласно инструкции прибора. Затем необходимо подключить к регулятору питание и проверить работу систем. Принцип работы ИК-полов простой: инфракрасные лучи нагревают поверхности и предметы в помещении, не пересушивая воздух.

1. Укладка финишного покрытия.

Перед монтажом декоративного материала нужно уложить на ИК-полы полиэтиленовую пленку. Сверху можно монтировать ламинат, линолеум, ковролин, пробку. Не рекомендуется использовать керамическую плитку, так как слой клея и толщина материала приведут к теплопотерям.

Читать также: Теплый пол под плитку водяной: устройство и укладка

Устройство отопления стяжки

В стяжку заливается очень протяженная система из пластиковых труб небольшого сечения, по которым насос прокачивает воду с температурой порядка 37 °С, вода нагревает стяжку и покрытие пола, покрытие путем конвекции отдает воздуху в помещении. Для домов с деревянными перекрытиями существует система сухого монтажа – без устройства стяжки.

Нагрев пола создает оптимальное распределение тепла в отапливаемом объеме и экономит до 20% энергии и (денег) по сравнению с радиаторным. Если помещение имеет большую высоту, то экономия может достигнуть 50%.

Недостаток традиционной системы отопления: большая часть тепла передается в комнату конвекцией – теплый воздух от батарей поднимается вверх, попутно обогревая оконный проем, стены, и лишь затем нагревает потолок, и только потом тепло опускается вниз. Самый теплый воздух скапливается вверху – там, где никогда не находятся люди.

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

• выровняйте черновую поверхность и ликвидируйте все ее дефекты;
• постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;

• уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
• для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
• после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типаМонтаж кабельного полаНагревательный элемент и терморегулятор конвекционной системы обогреваМонтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятораУстановка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого полаТеплый пол электрический

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Инструкция по монтажу инфракрасного пола

Инфракрасная система обогрева является наилучшим вариантом для такого напольного покрытия, как линолеум.

Первым этапом монтажа является установление границ, где будет проложен обогрев пола. Места под мебелью и бытовой техникой сразу необходимо исключить. Чтобы было меньше точек, куда будут подключаться провода, пленка выкладывается по всей длине комнаты.

Под полом могут проходить электрические кабели, которые должны быть на расстоянии на менее 5 см от инфракрасной пленки. Если это трубы или камин – то не менее 20 см.

Следующий этап – это нарезка пленки по нагревательным полосам. Они созданы для того, чтобы внутренняя структура инфракрасной системы не нарушилась. Когда пленка разделана на части, на нее крепят контактные зажимы (они должны располагаться в месте двухслойной пленки и медных полос, по которым проходит ток). С помощью молотка или других подручных средств в отверстие вставляется люверс.

Далее производится изоляция срезов инфракрасных контактных полос. К наконечнику проводятся медные провода, зажимаются и изолируются с помощью гидроизоляционной полосы. Элементы пленки крепятся параллельно друг другу, чтобы они ни в коем случае не накладывались.

Максимальная нагрузка на терморегулятор не должна превышать показатель в 3500 Вт. Здесь стоит учитывать не только элементы электрического обогрева, но и прочие электрические аппараты, которые подключены к той же сети

Бывают ситуации, когда общая мощность системы превышает лимит в 3500 Вт. В таком случае вам потребуется монтировать отдельную проводку электрических кабелей с автономным выключателем, чтобы убрать большую нагрузку с основной электропроводки

Здесь важно использовать магнитный пускатель

После работ с пленкой проводится укладка изолирующего материала с теплоотражающим слоем. Такой материал крепится на скотч. Сверху производится укладка нагревательных элементов. Они должны располагаться медными полосами вниз.

Правила укладки нагревательных элементов:

• прикрепляются только на прозрачную кайму;
• нагревательный элемент должен располагаться на расстоянии не менее 0,5 см от того участка, по которому проходит медная проводка;
• главные провода должны быть проведены под плинтус;
• чтобы изоляция легла в один уровень с полом, необходимо сделать вырезы для утолщенных участков.

После проделанных этапов работы систему нужно детально проверить

В первую очередь стоит обратить внимание на качество изоляции проводов и их крепление. Далее нужно исключить возможность возникновения коротких замыканий в системе, а при необходимости, исправить неполадки

Тестировать систему нужно до того момента, когда будут полностью исключены вероятные сбои или неисправности элементов обогрева пола

Далее необходимо прикрепить датчик температуры к терморегулятору. Такая процедура проводится с помощью скотча, а крепление выполняется в месте, где нет нагрева. Затем включается терморегулятор и выжидается небольшое количество времени, чтобы понять, правильно ли он функционирует. Если все выполнено верно, то рукой можно прочувствовать проступающее тепло.

Если вся система работает исправно, то она накрывается специальным материалом, который регулирует выделение пара. Материал крепится на скотч. Сверху укладывается листовая фанера или ДВП. Они крепятся к основанию с помощью шурупов и выполняют функцию выравнивания пола.

Фанера должна располагаться таким образом, чтобы ее крепления попадали на прозрачную часть инфракрасной пленки и не задевали медную прокладку. Крепления должны располагаться не ближе, чем 0,5 см от изолированных частей пленки, по которым проходит электричество.

В зависимости от основания на которое укладывается теплый пол, технология его монтажа может несколько отличаться:

1. Укладка на деревянный пол.
2. Укладка на бетонное основание.

Подобрав линолеум с оптимальными техническими характеристиками (в меру плотный, достаточно эластичный, который не подвержен деформации из-за высокой температуры), стоит правильно уложить его, исключив варианты неровной поверхности, которая может получиться в итоге.

Расстелив линолеум на включенную систему обогрева, стоит выждать несколько дней, чтобы он принял естественную форму. Первоначально закреплять его не нужно

Далее выполняется крепление с помощью клеевой мастики или двухстороннего скотча. Мастика в этом случае будет в приоритете, так как с ней пол будет более равномерным.

Создаем своими руками кабельный и матовый электрический теплый пол: последовательность сборки

Подобрав нагревательную установку по рассчитанной заранее мощности, следует приступить к формированию концепции монтажа. Обычно пирог теплого пола состоит из следующих слоев (снизу вверх):

1. теплоизоляция толщиной не менее 20 мм с достаточной механической прочностью;
2. гидроизоляция;
3. черновой слой стяжки (15-25 мм);
4. нагревательный элемент – кабель или мат;
5. чистовой слой стяжки (30-50 мм);
6. отделочное напольное покрытие.

Обычный кабельный электрический теплый пол отзывы оценивают далеко не всегда с положительной стороны. Причина – существенное уменьшение высоты помещения. Процедура создания утепленного основания на базе матового материала выглядит проще и технологичнее, поскольку мат рассчитан на монтаж непосредственно в плиточный клей. В этом случае уровень пола возрастает несущественно. Добиться последнего можно и путем применения специального тонкого кабеля «под плитку».

Технология сооружения утепленного основания с применением кабеля:

1. Очистка и выравнивание существующего опорного основания с помощью наливного слоя.
2. «Отвязка» стяжки от стен. По всему периметру на стены необходимо приклеить теплоизолирующую ленту шириной 15-20 мм и толщиной – 0,5-1 мм. Для этой цели хорошо подходит полистирол или пенофол.
3. Укладка листов теплоизоляции. Полученная поверхность должна быть сплошной – без зазоров и отверстий. В качестве материала можно использовать экструдированный пенополистирол, пробковый агломерат, пенопропилен.
4. Установка гидроизоляции. Монтируется на всю площадь пола с заходом на стены на величину вертикального теплоизоляционного слоя.
5. Заливка чернового слоя стяжки. Материалом может служить как специальная смесь, так и обыкновенный пескобетон (не ниже М300).
6. Проверка кабеля. Перед тем, как смонтировать матовый теплый пол своими руками или электрический кабель, следует замерить сопротивление с помощью мультиметра и сравнить полученное значение с нормативным, указанным производителем на муфте и в технической документации.
7. Монтаж основных элементов системы. На предварительную стяжку устанавливаются вспомогательные пластины (с шагом 0,5-1 м), фиксирующие кабель относительно пола, и производится укладка провода с определенным шагом (80-150 мм) на расстоянии от стен – 50-100 мм и стояков – 100-150 мм. Радиус изгиба кабеля рекомендуется выполнять не менее 50 мм. Соединительная муфта обязательно должна находиться в зоне заливки стяжки.
8. Установка системы управления. В стене необходимо проштробить паз и забазировать монтажную коробку. Между двумя секциями уложенного кабеля, в равноотстоящей точке закрепить температурный датчик на длине 0,5-1 м от периферийного закругления. Сенсор в обязательном порядке должен располагаться в гофре с заглушкой на торце (такой подход обеспечит в долгосрочной перспективе возможность легкой его замены).
9. Тест системы. Подсоединив термостат, следует проверить работоспособность схемы на протяжении 12-24 часов.
10. Заливка основного слоя бетонной стяжки. При использовании обычного бетонного состава действуют следующие пропорции: 3 части песка, 1 часть цемента и вода (для получения вязкой консистенции жидкой сметаны). Возможно добавление 5 частей щебня. При заливке электрического теплого пола многие отзывы рекомендуют использовать пластификатор (например, клей ПВА в расчете 1кг:1 мешок цемента) с целью обеспечить монолитность слоя (поры будут способствовать перегреву кабеля).
11. Сушка. Продолжительность – 24-28 дней!
12. Установка финишного покрытия. Производится кладка плитки или установка подложки с дальнейшим формированием отделочного покрытия на основе ламината, линолеума или ковролина.

Видео монтажа тёплых электрических полов с применением кабеля:

https://youtube.com/watch?v=90WFpDZ_uhI

Видео монтажа тёплых электрических матовых полов своими руками:

Замечания!

• Если черновой слой стяжки не удается организовать, поверх слоя теплоизоляции следует выложить мелкую металлическую сетку размером ячейки 30-50 мм, армирующую слой стяжки.
• Монтировать своими руками нагревательные маты или тонкие кабели электрического теплого пола следует на уже готовый слой стяжки. Фиксировать систему окончательно будет плиточный клей.
• Шаг между строчками при укладке кабеля можно рассчитать по формуле: t = 100*S/L, где S – величина площади поверхности под укладку теплого пола, м²; L – длина секции, м.

Анализ возможных проблем

Присутствует несколько проблем во время работ с самой стяжкой по контуру водопровода.

Первая проблема – это установка маячков

Современные изделия, или же их еще можно назвать металлической рейкой просто не подходят, поэтому следует применить старую технологию. Маяки делают из смеси, насыпают из них продольные линии на расстоянии, которое должно быть немного меньше, нежели длина гладилки. С помощью уровня следует ловить горизонтальность.

Для ускорения времени схватывания маячков, вы можете пару рас посыпать простым сухим цементом. Если же у вас нет опыта работы с данным правилом, то необходимо положить на маяки деревянные или же металлические планки, обязательно ровные. Такое планки не будут допускать нарушения положения поверхности маяков, даже при очень сильном нажатии на правило.

Вторая проблема – это проблема во время производства работ

Советуем не наступать на места фиксация труб и соединений, со временем они будут расшатываться и могут просто выскользнуть. Также это касается и тех самых случаев, когда трубы фиксируют скобками к самим утеплительным плиткам.

Сухая стяжка обладает сильной прочностью для монтажа абсолютно всех видов завершенных половых покрытий, в том же числе и из тяжелого камня (натурального). Помимо того, данный метод даст возможность довольно сократить расход стройматериалов, а также значительно уменьшить время работы. Приступить к последующим работам с полом вы можете уже после прохождения двенадцати часов. Для мокрого бетона промежуток времени сокращается в два раза и даже больше.

Совет! Датчик температуры необходимо устанавливать в самой середине между витками трубочек. Делается это для того, чтобы можно было заменить, в случае необходимости конечно. Монтируют датчик в гофрированной трубочке. Один конец трубы необходимо заглушить.

На этом завершаются строительные работы, вы можете подключить отопление к системе контроля и регулировки.

Особенности водяного отопления

Несмотря на простое устройство – схему трубопроводов в бетонном полу, преимущество системы «водяной теплый пол»» — очевидно. Расход электроэнергии в этом варианте невысок. Основной источник тепла представляет котел, обладающий высоким коэффициентом полезного действия. Сухой воздух в доме, теплая поверхность пола создадут комфорт и уют в доме.

Главный и, пожалуй, единственный недостаток системы водяной теплый пол — это высокие финансовые затраты на монтаж этого вида отопления.

Материалы и компоненты конструкции должны обладать высоким качеством, долговечностью безаварийной эксплуатации.

• настильный способ, это укладка конструкции на деревянной или полистирольной поверхности. В этом методе исключены все операции, связанные с использованием воды, что значительно сокращает затраты времени на установку теплого пола. Укладка в специальные полистирольные или деревянные модули.
• водяной теплый пол на бетонной основе, должен иметь обработку поверхности стяжкой из бетонного раствора.

Современные мастера отдают предпочтение бетонной системе возведения водяного пола. Собранная конструкция трубопроводов заливается раствором бетона, которая исключает использование дополнительных тепловых разделителей.

Сделать качественную схему водяной теплый пол своими руками, невозможно без наличия комплектующих компонентов и материалов высокого качества. Их список должен быть составлен после выбора вида отопления. Примерный перечень необходимых компонентов:

• трубопровод металлопластиковый, представляющий многослойную гибкую конструкцию с идеально гладкой внутренней поверхностью;
• крепежные элементы для соединения труб;
• самоклеющаяся демпферная строительная лента;
• теплоизоляция полистирольная фольгированная, отражающая;

Водяной теплый пол можно сделать, используя следующие компоненты в обязательном порядке:

• плетеная или сварная армирующая сетка из проволоки или металлических прутьев;
• гребенки коллекторные;
• дополнительные компоненты в бетонный раствор

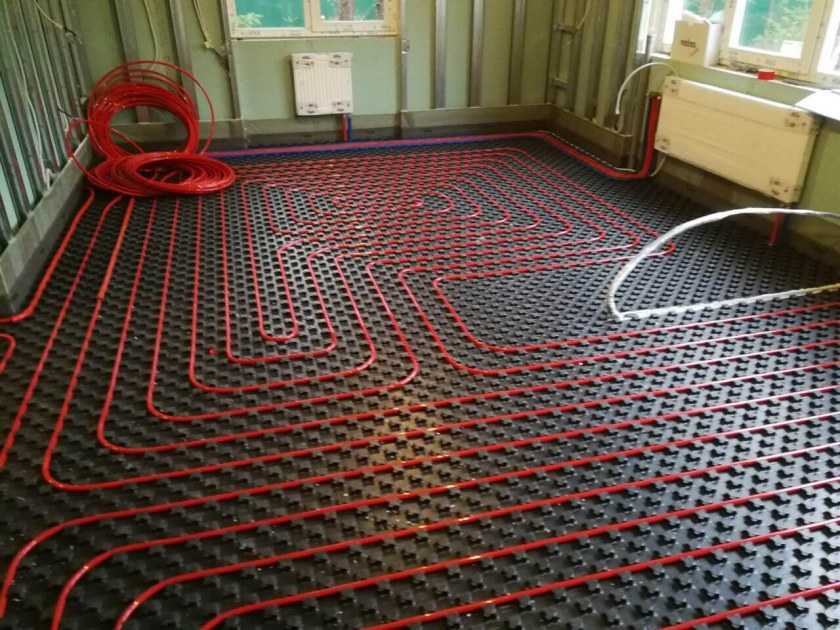

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Гидроизоляция и утепление

Гидроизоляционный слой под теплый пол делается из:

• полиэтиленовой пленки толщиной от 0,2 мм;
• специальных мембран;
• битумной мастики.

В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.

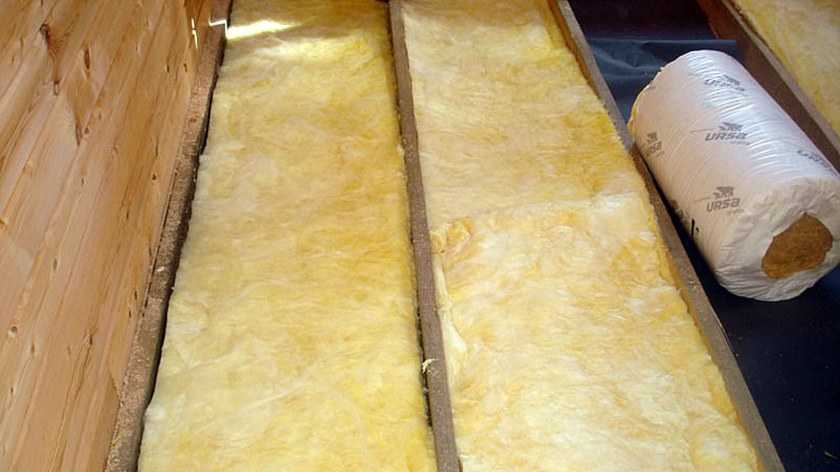

Утеплитель для пола с подогревом

Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.

Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.

Конструкция теплого водяного и электрического пола

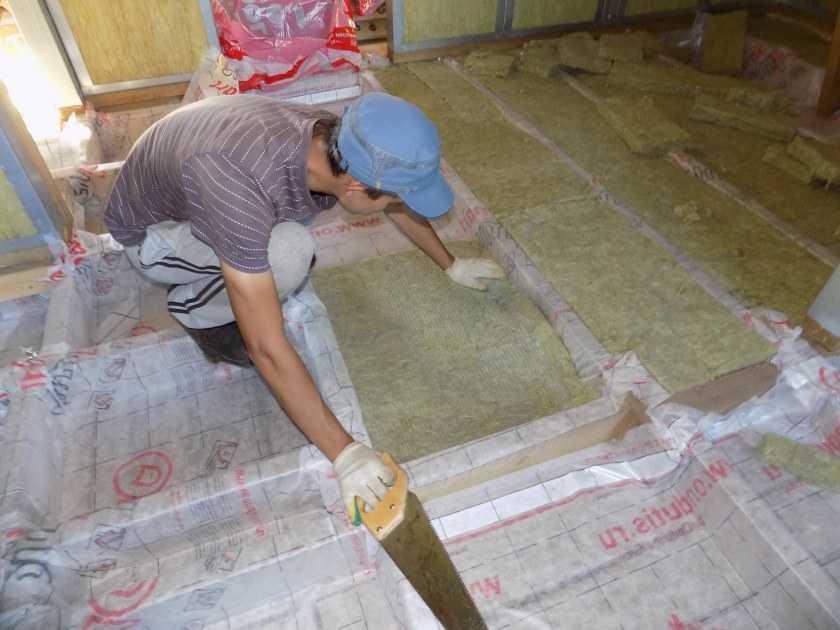

Укладка теплоизоляции

Чтобы не терять тепло на обогрев перекрытия, под трубы подкладываются плиты жесткого экструдированного пенополистирола (пеноплекса) толщиной от 35 до 50 мм.

Обратите внимание!

• Укладка ламината своими руками пошаговая инструкция: подробное описание этапов работы, особенности укладки своими руками + простой мастер-класс

• Декоративная штукатурка своими руками: пошаговая инструкция по приготовлению состава и отделке, выбор материалов и инструментов (фото + видео)

• Штукатурка стен своими руками — как это сделать ровно и гладко? Учимся с экспертами с фото описанием!

Непрочный пенопласт и минвата для этой цели не годятся. Плиты нужно выбирать фольгированные – они лучше отражают тепло. Сначала укладывается теплоизоляция, затем покрывается пленкой для гидроизоляции.

Можно использовать пленку, размеченную линиями наподобие школьной тетради. Ориентируясь по клеткам, удобно раскладывать трубу. Среди ассортимента плит бывают изделия с разметкой и фиксаторами для крепления трубопровода.

Вдоль стены прокладывают полоску утеплителя или ленту-демпфер на высоту заливки стяжки.
