Полы по грунту правильный пирог для бетонного пола: +Видео

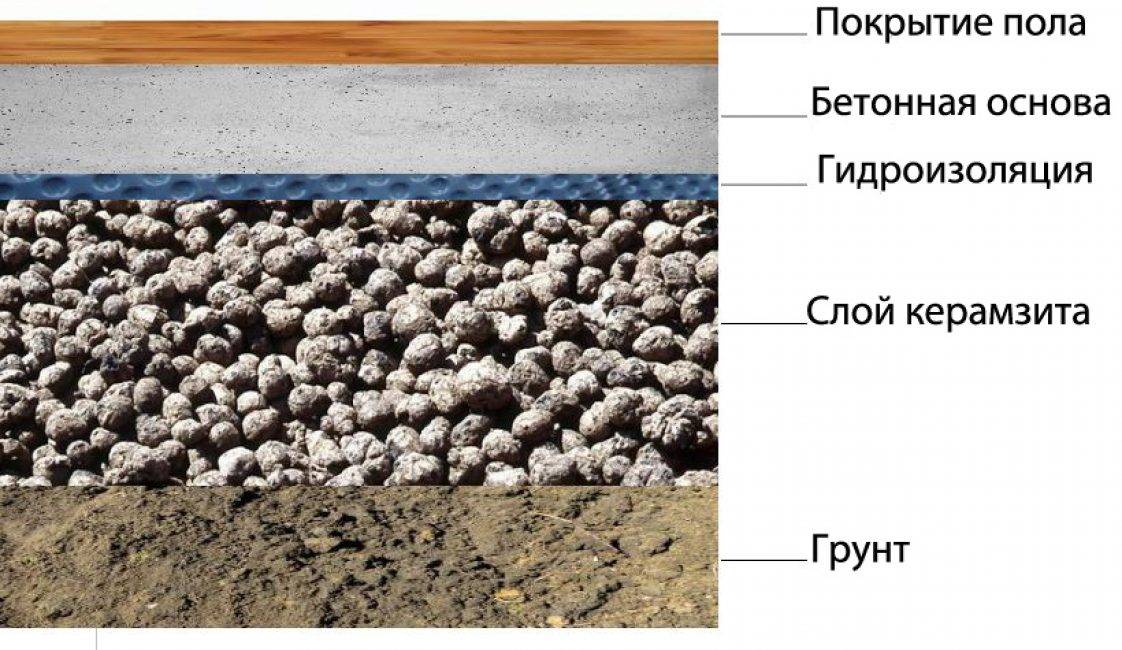

Схема стяжки пола по грунту

Чтобы стяжка для пола в частном доме была правильной и отвечала всем требованиям СНиП, выполняется она в 8 этапов. В итоге получается «пирог» из следующих слоев:

1. Подготовленной глины. Этот слой необходимо заливать, чтобы создать барьер для грунтовых вод.
2. Песчаной подушки. Песок в этом случае можно использовать любой, даже непромытый.
3. Щебня фракциями 40-60 мм.
4. Полиэтиленовой пленки, не позволяющей раствору заливаться на подушку. Материал укладывается без его разрезания, своего рода рукавом, поэтому по факту получится два слоя полиэтилена.
5. Черновой стяжки, толщиной не меньше 80 мм. Для раствора готовится смесь из промытого или карьерного песка, щебня (размер фракций 10-20 мм) и ЦП, марки не ниже 300. Армирование для этого слоя выполнять не нужно, достаточно добавить в раствор стальную фибру.
6. Гидроизоляции рубероидом.
7. Утеплителя. В качестве теплоизоляции стяжки в частном доме необходимо применять только ЭППС (экструзионный пенополистирол) толщиной не меньше 50 мм.

1. Чистового бетонирования. Для финишной заливка стяжки пола используется смесь, в которую входит исключительно речной песок и бетон более высокой марки. Также этот слой обязательно армируется.

Важно! Порядок слоев менять не стоит, так как если засыпать песок поверх щебня, что через некоторое время он станет опускаться вниз, что обязательно приведет к проседанию и разрушению всего перекрытия. Первые три слоя позволяют отсечь капиллярный подъем воды

Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе. Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг

Первые три слоя позволяют отсечь капиллярный подъем воды. Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе. Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг.

Если изготовить стяжку пола для дома своими руками с соблюдением этой последовательности, то на полученную плиту можно уложить любой «половой» материал.

Подробнее о слоях стяжки, смотрите на видео:

Важно! К общей высоте всего пирога необходимо прибавить еще 50 мм. Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия

Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия.

Бетонный пол по грунту

Рис.4. Конструкция пола по грунту.1 — Бетонная подготовка;2 — Гидро- газоизоляция;3 и 4 — Теплоизоляция;5 — Стяжка пола с системой «теплый пол»;6 и 7 — Чистовой пол;8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию, Рис.4. Пройдемся по этим слоям снизу вверх:

1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике  два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см2). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
8. На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, пленку толщиной 0,4 — 2 мм., которую укладывают прямо на грунтовую подушку.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку. Полимерную пленку гидроизоляции в этом случае укладывают поверх слоя утеплителя.

Следует отметить, что в жилых помещениях утепление пола обязательно.

Первый этаж в частном доме

Пирог пола на первом этаже

Рассмотрим следующий пример конструкции для первого этажа в деревянном доме. В ней не используются лаги, а монтаж обшивки происходит непосредственно на балки перекрытия. Это позволяет сэкономить высоту потолка, делает схему проще и дешевле.

Пирог пола первого этажа в деревянном доме показан на фото.

Такая схема подойдет для первого этажа над теплым цоколем, и для перекрытий между 1 и 2 этажом.

• В самом низу идут черепные бруски из досок 100*25 мм. Их прикручивают к балкам с нижней стороны. Они нужны для устройства чернового пола под укладку утеплителя.
• Затем идут несущие балки 200*50 мм.
• Черновой пол из досок 100*25 мм укладывается на черепные бруски.
• На черновой пол укладывается ветрозащитная пленка (пароизоляционная мембрана).
• Затем между лаг укладывается утеплитель. В конкретном примере используется 2 слоя минеральной ваты Rockwool Лайт Баттс уложенные в разбежку, общая толщина слоя 20 см.
• Сверху утеплитель укрывается пароизоляцией.
• Потом делается обшивка лаг. В данном случае используется фанера ФСФ толщиной 21 мм. Она укладывается со смещением стыков.
• Дополнительно рекомендуется в эту схему добавить рейки контробрешетки для создания зазора под фанерой.

Бетонирование пола

Бетон заливается по такому же принципу, как и засыпается песок. Работа несложная, учитывая, что бетонную смесь не нужно выравнивать и утрамбовывать несколько раз: достаточно сразу хорошо разровнять. Наводить бетон придётся на улице, а доставлять его в помещение проще всего на тачке.

Перед заливкой уложите сетку, но не на всю комнату, а так, чтобы можно было работать без неудобств, потому что возить тачку и ходить по сетке будет несподручно. Сетка не должна касаться пенополистирола, поэтому сначала нужно уложить 1,5-метровую арматуру, чтобы соседние куски находились друг от друга на расстоянии 50 см. Посмотрите на фото – на нём видно, как укладывать арматуру и сетку.

Да того, как начинать заливку, установите направляющие по уровню. Их нужно ставить на деревянные подставки, толщина которых рассчитывается с учётом самих направляющих: если толщина стяжки будет 8 см, а высота направляющей 4 см, то подставка должна быть высотой 4 см. На каждую подставку закрепите саморезами ещё 2 дощечки – они не дадут маяку упасть. Когда установили маяки, проверьте плоскость.

Как сделать своими руками?

Существует три основных метода создания полов по грунту, если здание возводилось на ленточном основании. У каждого из них есть свои преимущества и нюансы, однако все они отличаются хорошей несущей способностью.

Деревянный настил

Наиболее простой способ, который требует наименьших финансовых затрат. Для опоры конструкции потребуются столбики, размещаемые на поверхности грунта так, чтобы создать опорную систему для деревянных лаг.

Между столбиками необходимо засыпать керамзит, иногда можно оставить пространство пустым, но тогда потребуются отверстия для вентиляции.

Лаги обязательно выравниваются, чтобы плоскость опор оказалась абсолютно ровной, после чего производится настил чернового пола. На него укладывается пленка, обеспечивающая паро- и гидроизоляцию, и стандартная подложка.

В качестве чистового напольного покрытия может использоваться ламинат, линолеум или же монтируется пол из материала по желанию владельца.

Сухая стяжка

Этот вариант обеспечивает хороший результат в минимальные сроки. Работы, которые требуется провести:

1. Насыпается песчано-гравийная подушка, где составляющие располагаются слоями по двадцать сантиметров толщиной, тщательно трамбуются, после чего на них укладывается полотно геотекстильного материала.
2. Устанавливается армирующая сетка, на которую заливается бетонная смесь для черновой стяжки.
3. Следующим слоем укладывается гидроизоляционная пленка – полотна находят друг на друга на десять-пятнадцать сантиметров, стыки прорабатываются строительным скотчем, края выводятся на стену на высоту в двадцать сантиметров.
4. Устанавливаются штукатурные профили или иные конструкции, которые будут маяками, позволяющими сформировать ровную поверхность.
5. Засыпается керамзит, выравнивается согласно ранее установленным маякам.
6. Монтируется черновой пол. Для него используют гипсокартон или фанерные листы. Наиболее подходящим эксперты считают шпунтованный гипсокартон, который надежно соединяется в единое полотно благодаря специальному профилю.

Бетонная стяжка

Данный метод оказывается более трудоемким, чем остальные. Применять его рекомендуется, если температура воздуха не опускается ниже пяти градусов, на поверхность не будет светить солнце, а площадка подготовлена к проведению работ.

Алгоритм устройства стяжки таков:

1. Высыпается около десяти-двадцати сантиметров песка для создания подушки. Слой может быть больше, но не превышать 60 см. Проводится утрамбовка для максимальной плотности, например, как на нахоженной дороге.
2. На получившейся подушке формируется слой гравия или щебня, толщина которого аналогична песчаному. Проводится утрамбовка.
3. Укладывается внахлест геотекстильное полотно, напуск по пятнадцать сантиметров. Такой же делают на стены фундамента.
4. По периметру монтируется демпфирующий слой.
5. Проводится армирование специальной сеткой из стекловолокна или металлической арматуры, после чего заливается бетонный состав. Теперь понадобится выдержать время до полного затвердевания смеси.
6. Укладывается гидроизоляция. Подойдет как рубероид в сочетании с мастикой из битума, либо современные пропитки.
7. Прокладывается слой утеплителя. Специалисты рекомендуют пеноплекс, так как он плотный и прекрасно справляется с нагрузками.
8. Размещается паро-гидроизоляционная пленка с напуском на стены. Нахлест до пятнадцати сантиметров, на стены – до двадцати. Все стыки прорабатываются строительным скотчем.
9. Устанавливается армирующая сетка для чистовой заливки. Бетонный слой не превышает десяти сантиметров.

Если владелец здания запланировал устройство теплого пола, то трубопроводы и прочие необходимые коммуникации укладываются до заливки бетоном. Необходимо удостовериться, что все соединения выдерживают нагрузку и выполнены с требуемым запасом прочности.

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: “Заливка теплого пола – как правильно сделать стяжку”).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Назначение пола по грунту

Бетонная стяжка необходима для обеспечения жесткого основания при монтаже напольных покрытий. Несущей конструкцией эта плита не является, запрещено опирание печей, лестниц и перегородок на пол по грунту. Однако изготовление фундамента под внутренними не несущими стенами обходится дорого, поэтому применяют следующую технологию:

• под перегородкой по всей длине изготавливается ребро жесткости;
• в верхнем слое утеплителя создается разрыв, в который укладывается арматурный каркас, связанный с сеткой пола по грунту.

Ребро жесткости пола по грунту под перегородкой.

В банях и душевых стяжка позволяет создать уклоны для самотечного удаления стоков. Другими способами это сделать сложнее и дороже.

https://youtube.com/watch?v=3WyasM7XRUc

Нюансы армирования бетонных полов

Армирующая сетка может связываться в единую систему вязальной проволокой или при помощи сварки. Оба варианта успешно работают в стяжках по грунту. Действующие нормы допускают монтаж сетки в два слоя. Стоимость армирования зависит от размера сетки, расхода материала, диаметра прутка.

ЧИТАТЬ ДАЛЕЕ: Полы в прихожей плитка и ламинат основные требования

Готовые проволочные сетки выпускаются в листах и рулонах. Основа – проволока класса ВР-1 и d 2-6 мм. Материал подходит для устройства черновых стяжек в условиях умеренных нагрузок. Размеры ячейки могут варьироваться в пределах 50*50 – 200*200 мм.

Принципы работы с металлической армирующей сеткой:

• вне зависимости от применяемой технологии, сетка должна размещаться в толще бетона. Это защитит сталь от коррозии;
• основа очищается от отслоений, грязи, пыли;
• обнаруженные трещины требуется расшить, обеспылить, обработать грунтом и заделать ремонтным раствором;
• основа грунтуется в 2-3 рабочих подхода;
• проводится настил гидро-, звукоизоляции с проклейкой нахлестов и заходом на стены;
• при помощи уровня проводится разметка;
• армирующая сетка укладывается на подставки, чтобы материал оказался в теле бетона, соблюдая нахлест в одну ячейку;
• стыки связывают вязальной проволокой;
• поверх слоя армирования монтируются маяки, используя металлические п-образные профили;
• между маяками выкладывают раствор, при помощи правила проводится выравнивание;
• когда бетон схватился, направляющие демонтируют, образовавшиеся пустоты заполняют раствором.

Стяжка защищается укрывным материалом и защищается в течение 5-7 суток

Если бетонная конструкция устраивается по плитам перекрытий и не предполагается слишком высоких нагрузок, есть смысл обратиться к пластиковым армирующим сеткам. Это оптимальное решение для упрочнения стяжек, толщиной до 80 мм, в том числе при реализации наливных систем и теплых полов.

Преимущества таких материалов заключаются в гораздо меньшей массе по сравнению со сталью, высокой эластичности. Пластик способен растягиваться, что работает на сохранение целостности конструкции при действии усадочных процессов.

Особенности использования стекловолоконных материалов

С бетоном работает только то стекловолокно, которое обработано специальной пропиткой. Это не допускает разрушение материала в щелочной среде, что характерно для цементных растворов. Самые распространенные армирующие сетки плетутся на основе алюмоборсиликатного стекла.

Если говорить о преимуществах, они идентичны полипропиленовым аналогам. Сфера применения соответствует той же, что у пластиковых сеток. Стекловолокно – удобный в перевозке, легкий, эластичный материал, но он не выдерживает действия высоких температур (предел 200 градусов) и непригоден для зон с повышенным риском возгорания.

Основа подобного усиления – смесь волокнистых материалов. Это может быть полипропилен, металл, базальт, стекловолокно. Материал вводится в рецептуру бетона в ходе приготовления раствора. После того, как стяжка наберет прочность, формируется монолитное покрытие, минимально подверженное образованию трещин.

Выбор типа материала опирается на назначение стяжки. Так, для легких конструкций требуются полипропилен и стекловолокно

Для более высоких нагрузок есть смысл обратить внимание на металлические разновидности. Если конструкция будет эксплуатироваться в сложных условиях или на открытом воздухе, применяют базальтовую фибру

Преимущества и недостатки

Стяжка пола имеет следующие достоинства:

• возводить подобный настил разрешается на многих разновидностях почвы;
• низкий расход готовой смеси;
• простая и понятная техника выполнения работ;
• готовое основание имеет высокий показатель морозостойкости;
• на покрытие можно уложить, к примеру, линолеум, паркет, ламинат или плитку;
• быстрые сроки возведения.

Возведение объекта на ленточном фундаменте с полом по грунту имеет свои недостатки: при сооружении высокого цоколя потребуется пазухи основания засыпать большим количеством земли, что влечет за собой денежные затраты. Помимо этого, пол полностью засохнет и окрепнет через 28 дней после его заливки.

Суть системы теплого пола по грунту

Владельцам частных домов предоставляется уникальная возможность уменьшить свои затраты на создание фундамента строения, при этом создав комфорт и уют в помещениях, смонтировав теплый бетонный пол по грунту самостоятельно.

Бетон – это материал, который позволяет сделать качественное и прочное основание. На него не составит труда уложить водяной теплый пол. Непосредственно теплый пол по грунту пирог фундамента дома и внешние стены не затрагивает, а располагается на собственном основании.

Работы по укладке при этом разделяются на два этапа:

• заливание бетонного фундамента;
• монтаж контура водяного подогрева полов.

Основные ошибки

Утепление цоколя пенополистиролом

К наиболее распространенным ошибкам при создании стяжки пола можно отнести:

1. Закладку полов при высоком уровне подземных вод или почвах с высоким уровнем промерзания. В этом случае следует выбрать иной вид основания
2. Использование в качестве выравнивающих маяков деревянные бруски, подверженные гниению и оставление их в стяжке. При порче и деформации дерева возможно проседание бетона
3. Малый слой подбетонки и отсутствие армирования при повышенной нагрузке на полы свыше 200 кг/кв. м
4. Отсутствие демпферной ленты по периметру фундамента, что может привести к растрескиванию бетона при перепадах температур
5. Закладка утеплителя ниже уровня нулевой отметки, что чревато промерзанием полов
6. Отсутствие теплоизоляции цоколя и отмостки

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

В чем преимущества теплых полов и так ли они нужны в бане?

Вопрос о том, необходима ли такая система обогрева помещению, где и без того температура будет высокая, кажется лишним. Прежде чем интересоваться, как правильно сделать теплый пол в бане, необходимо понять, какие преимущества он дает:

1. Продляет срок эксплуатации. Так как парилка – место повышенной влажности, риск того, что деревянные поверхности под её воздействием начнут прогнивать или заработают грибок, велик. Сухой и жаркий поток воздуха от пола решает проблему сырости, осуществляя регулярную просушку помещения.
2. Отсутствие сквозняков. Как и любое строение, баня может продуваться ветром. Для того, чтобы воздух не гулял по помещению и не провоцировал простуду у посетителей парилки, особенно полезным будет инфракрасный теплый пол в бане.
3. Дополнительный комфорт. Ступать ногами на плитку или дерево приятной человеческому телу температуры – это то, чего часто не хватает в банях. Особенно, когда речь идет о вынесенных за стены дома отдельных строениях.
4. Поддержание бани в хорошем состоянии.

Все вышеперечисленное обязательно должно быть принято во внимание, однако, необходимо указать и на особенности такой системы обогрева:

1. Стоимость. Даже самые бюджетные решения потребуют значительных затрат.
2. Особенности монтажа. Каждый вид полов с обогревом имеет свои, характерные требования и моменты. Если проигнорировать их, то существует риск недееспособности всей системы.
3. Ремонт. Замена или починка любого отрезка системы сопряжена со сложностями. Так, в подавляющем большинстве случаев, необходимость ремонта означает обязательное снятие верхнего напольного покрытия и стяжки.

Не пропустите: Подогрев обратки Кроме того, некоторые типы могут потребовать проведения коммуникаций, а также значительно повысят стоимость коммунальных услуг.

Технология сухой стяжки

“Пирог” стяжки

Компания Кнауф предлагает заменить бетон в полах дома по грунту сухой стяжкой из керамзита. Первые три слоя в них аналогичны предыдущему варианту – подушка + бетонная стяжка + гидроизоляция.

1. Далее расставляются маяки в виде металлического профиля, которые фиксируются неподвижно с помощью раствора
2. Между маяками рассыпается слой керамзита и тщательно выравнивается
3. Поверх укладываются двухслойные плиты ГВЛ. Крепление осуществляется с помощью клеящего состава и саморезов

Компания, занимающая производством звукоизолирующих панельных систем под названием ЗИПС, предлагает свой вариант обустройства сухой стяжки. В этом случае керамзит предлагается заменить минватой, которая приклеивается к гипсоволоконным листам.

Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Технология изготовления

Прежде чем приступать к заливке пола важно тщательно подготовить основание, состоящее из нескольких слоев. Основные рекомендации заключаются в использовании мелкофракционного наполнителя в бетонной смеси и ее укладке по маякам за один заход

Укладка подстилающего слоя

Этот слой состоит из песчаной утрамбованной подушки высотой и щебеночной подсыпки (фракция 30-50 мм) высотой от 7 до 10 см каждая. Назначение этого слоя заключается в обеспечении защиты нижней части плиты от воздействия на нее влаги из почвы и в качестве выравнивающей основы.

К особенностям грунта, которые необходимо учитывать перед тем как приступать к устройству пол относится следующее:

Важно при подготовке основания удалить растительный слой почвы. Иначе, из-за усадки бетонная конструкция попросту разрушится.
Песок применяют при низком к поверхности залегании грунтовых вод, так как он способен поглощать влагу.
При использовании щебня на влажном грунте капиллярный подъем влаги исключен.

Песчано-гравийная подсыпка

Специальная установка с подачей воды для трамбовки песка

Чтобы сократить стоимость работ и получить качественный результат еще на стадии подготовки и проектирования необходимо учесть некоторые нюансы:

• После укладки финишного материала уровень чистого пола должна совпадать с уровнем порога входного проема.
• Необходимо не допускать опирания стяжки пола на фрагменты цоколя или фундамента, которые выступают от внутренних стен.
• В процессе трамбовки песчаного слоя его орошают, а не проливают водой насквозь.

Устройство подбетонки и гидроизоляции

Цель гидроизолирующего материала заключается в предотвращении намокания утеплителя и стяжки под воздействием влаги.

Рекомендации по устройству гидроизоляции заключаются в следующем:

• При направлении битумных рулонных материалов создают два слоя. Нахлест составляет не менее 15 см при перпендикулярном расположении.
• При использовании пленки направление приклеивания полотен не играет роли. Главное выполнить нахлест и тщательно заклеить места стыков.
• Укладку мембраны ЕПДМ осуществляют в один слой.

Чистовая стяжка

Устройство подбетонки высотой от 5 до 10 см позволяет сделать ровную и жесткую основу под гидроизоляционный слой (наклеивание пленки, наплавление битума). Иначе, при использовании рулонных битумных материалов или пленки ПВХ их укладка существенно усложняется из-за расхождения стыков на незакрепленном грунте.

Битумная гидроизоляция

Укладка утеплителя

В качестве демпферного слоя используют полосы утеплителя или ленту с одноименным названием. Лента приклеивается непосредственно к внутренней стороне фундамента или цоколя по периметру помещения.

Являясь, по сути, перекрытием, пол по грунту не зафиксирован жестко к стенам помещения. Поэтому он обладает следующими качествами в сфере изоляции:

• Места соприкосновения пола и цоколя, из-за наличия нижнего утепленного слоя, полностью защищены от теплопотерь.
• С помощью демпферного слоя, установленного по периметру комнаты между стяжкой и стеной, помещение можно защитить от вибрации и шума.
• Работы по заделке швов и выравниванию, которые требуются при укладке плит, в этом случае не потребуются.
• Плюсом является отсутствие свободного пространства (подпола) под конструкцией пола.

Утепление пола пеноплексом

Армирование

Плавающая стяжка предполагает перед заливкой раствора заведение в помещение стояков инженерных коммуникаций – отопления, холодного и горячего водоснабжения, канализации.

Армирование

Варианты заливки бетона

Штукатурные маяки или металлические профили, которые используются при заливке раствора, позволяют повысить производительность выполняемых работ и получить качественное покрытие.

Особенность проведения работ заключается в том, что ходить по армирующей сетке в процессе заливки пола нельзя, поэтому существуют два способа выполнения работ.

При заливке раствора от дальних углов помещения в сторону двери, армирующей сетке внутри бетона придается необходимый уровень жесткости, поэтому свободные участки арматуры не смещаются. Это способ называется «дорожки».

Передвижение по участку заливки можно осуществлять при помощи трапов – установленных в ячейки сетки подходящих подставок из кирпича или бруса, на которые опираются доски.

Спустя 3-е суток можно производить финишную отделку пола.

Особенности обустройства плавающих полов

Плавающий пол

Как сделать плавающие полы по грунту в частном доме? Принцип создания обеих конструкций – плавающих и жестко фиксированных полов – схож. Для обеспечения подвижности основания между ним и фундаментом предусматривается демпферный зазор, с помощью которого компенсируются линейные расширения бетона.

В качестве демпферного слоя используется специальная лента. Ее прокладывают по всему периметру фундамента. Утеплитель (пенополистирол) укладывают на ребро по всей высоте стяжки.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Пирог водяного тёплого пола

1. ОПТИМАЛЬНЫЙ пирог ТЕПЛОГО ПОЛА! Водяной теплый пол своими руками. Мой теплый пол на грунте

Смотрите это видео на YouTube

Рассмотрим последовательность работ по монтажу водяного тёплого пола на бетонные монолитные плиты:

1. Подготовка основания и выравнивание поверхности — выметается мусор, осуществляется оценка состояния плит. Устройство водяного нагревательного пола допускает неровности в полсантиметра. В противном случаи, поверхность требуется выровнять. Это возможно сделать при помощи черновой тонкой стяжки из бетона.
2. Гидроизоляция — расстилается материал, который защитит от проникновения влаги. Это может быть обычная полиэтиленовая плёнка толщиной 100 — 150 мкм, которую лучше укладывать в два слоя. Плёнкой покрывается вся поверхность, она должна заходить на стены на столько, на сколько планируется высота будущей стяжки. Полосы кладутся внахлёст 10 см, и проклеиваются с помощью монтажного скотча.
3. Проклейка демпферной ленты — она укладывается по всей площади, на стыке стены и пола. Лента после заливки стяжки должна быть выше её на 2 см. Бывает изделие с самоклеящимся слоем, или оно фиксируется метизами. Цель — компенсировать температурное расширение бетона, в противном случае от нагревания произойдёт растрескивание стяжки.

Теплоизоляция — необходима для предотвращения утечки тепла. В качестве утеплителя подойдёт ППС, пробковая подложка или ЭППЛ, плотность которых должна быть не менее 30–35 кг/м³. Отличная подложка — ППС с бобышками, между которыми просто укладывать нагревательные трубы. Стоит отметить, что для водяного тёплого пола толщина утеплителя должна быть не меньше 50 мм, кроме того, в качестве теплоизоляции не подходит базальтовая вата, так как она гигроскопична.

 Для пирога водяного тёплого пола толщина обычного вида ППС определяется в зависимости от характеристик основания:

• если поверхность основания располагается над тёплым подвалом (не меньше +18°С), или на втором и выше этаже, то толщина подложки 3 см;
• если температура под основанием от 10 до 17°С — 5 см;
• при температуре от 0 до 10°С — 7 см;
• над холодным помещением — 10 см.

При использовании утеплителя без отражающего слоя потребуется дополнительно проложить алюминиевую фольгу.

• Установка армирующей сетки — укладывается по всей поверхности комнаты. Она делает всю конструкцию пола более прочной, а также, к ней будут крепиться нагревательные элементы (трубы) при помощи пластиковых хомутов.
• Монтаж отопительной системы — трубы водяного тёплого пола укладываются по запланированной схеме: змейка, улитка. При фиксации нагревательного элемента к сетке необходимо оставлять зазор, иначе при нагреве может треснуть пол или труба.

Максимальная длина контура должна быть 90 метров. В случаи если площадь больше, следует сделать несколько отдельных контуров.

После установки отопительной системы необходимо обязательно провести испытание устройства. Проверяется функционирование конструкции и есть ли протечки труб.

Подготовка основания для декоративного покрытия пирога теплого пола — заливка бетонной стяжки, толщина которой колеблется от 3 до 7 см. Она должна просохнуть в течение месяца, прежде чем на неё можно стелить напольное покрытие. Возможно, её заменить фанерой или вспененным полиэтиленом.

Установка полового покрытия — это может быть линолеум, плитка, ламинат.

Так выглядит пирог тёплого водяного пола, оборудованный по бетонной монолитной плите.

Устройство

Бетонный пол представляет собой многослойную конструкцию. Такая структура позволяет обеспечить оптимальное соотношение прочности и долговечности. Состоит данный «пирог» из таких слоев:

Обратная засыпка. Самый нижний слой, представляющий собой непосредственно грунт

Обратите внимание, что при строительстве полов удаляется дерн, а на его место засыпают плотную почву без примесей растений. Она поддается уплотнению специальными вибромашинами.

Подстилка

Основными компонентами этого слоя является песок или щебень (дополняется геотекстильной прослойкой). Оптимальная толщина материалов после прессования составляет около 40 см.

Подбетонка. Данный слой представляет собой бетонную стяжку, толщиной около 10 см. Она является защитной и опорной, а также дополнительно выравнивает основание.

Гидроизоляционный слой и утеплитель. В качестве гидроизоляции применяют специальные пленки на основе полиэтилена, а также жидкий битум и другое. Оптимальным утеплителем считается пенополистирол толщиной до 10 см

Важно использовать материалы только высокой плотности (ЭППС и так далее).

• Демпферная лента. Ее размещают по периметру фундамента. Она компенсирует расширение верхнего бетонного слоя.
• Верхняя стяжка. Данный слой изготавливают из прочных бетонов, которые дополнительно армируют металлической сеткой. Чтобы предотвратить быстрое растрескивание, на всей поверхности пола формируют так называемые компенсационные швы.

Обратите внимание, что такая структура бетонного пола используется не всегда

Вывод

Пример устройства пола

Сделать качественную стяжку на грунте в каркасном доме на сваях не получится, а в обычной постройке на ленточном фундаменте – запросто. Тем более цена самостоятельного выполнения такой работы будет на порядок ниже, чем стоимость профессионально оказываемой услуги. И главное, не забудьте дать высохнуть готовому полу в течение 2 недель, еще до того, как приступить к его полноценной эксплуатации.

Для того чтобы предупредить появление микротрещин на поверхности бетона, первую неделю пол нужно смачивать водой. Больше интересного вы сможете увидеть, посмотрев видео в этой статье.

После установки бетонного основания и укладки напольного покрытия, Вам еще не плохо было бы узнать некоторые важные вещи о том, как правильно эксплуатировать пол. Основными и самыми важными вопросами в процессе использования пола являются его уборка и уход. Существуют важные изделия, без которых Вам не обойтись, если Вы хотите, чтобы Ваше напольное покрытие прослужило Вам долго. К самым популярным из них относятся тряпка для пола из микрофибры, веник, моющий пылесос, пылесос-робот и другие. О всех этих изделиях, о правилах их выбора, стоимости, и функциональном предназначении есть интересные материалы у нас на сайте. Устраивайтесь поудобнее, и получайте удовольствие! Мы же, в свою очередь, хотим пожелать Вам отличных ремонтов и удачного дня!
