Секреты укладки пленочного пола

Устройство и принцип работы ИК-пленки

Нагревательная пленка отличается небольшой толщиной, которая обычно варьируется между 0,22 мм до 0,4 мм. В конструкцию пленки входит пять слоев, два из которых расположены на нижнем и верхнем краях пленки (высокопрочный пластик), а остальные находятся в середине.

Нагревательный элемент представляет собой конструкцию из медных дорожек и карбоновых полос. Последние – это углепластик, в состав которого входят полимеры и углеродное волокно. При прохождении через карбон тока возникает инфракрасное излучение, совершенно незаметное визуально.

Ширина нагревательных полос обычно составляет около 1-1,5 см, а располагаются они поперек листа. Для соединения полос используются медные токопроводящие шины, имеющие посеребренные контакты. На краях укладываемых рабочих элементов системы располагаются контактные группы, посредством которых конструкция подключается к сети.

Тонкости подбора ламинированного покрытия рекомендации профи

Теплый пол под ламинат на бетонный пол своими руками

В технических параметрах ламината всегда присутствует важный показатель – величина теплового сопротивления изделий. Их теплоизоляционные характеристики будут тем выше, чем больше этот коэффициент. По современным стандартам показатель теплового сопротивления должен быть не более 0,15 м2*К/Вт

Причем во внимание принимается суммарная величина теплосопротивления подложки под ламинат и самого изделия. На практике выбор покрытия в этом случае выглядит следующим образом

Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048. Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность

На практике выбор покрытия в этом случае выглядит следующим образом. Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048. Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность.

Уложенный ламинат на полу

Еще один нюанс. Описанный показатель сопротивления зависит от плотности и толщины ламинированных досок. По этой причине для электрического либо водяного теплого пола желательно выбрать изделия сравнительно небольшой (от 8 до 10 мм) толщины. Помните – опасность перегрева полов и нижней части ламината значительно повышается даже при несущественном увеличении величины теплосопротивления.

Выбирать ламинированное покрытие и подложку под него, как вы поняли, следует комплексно. Здесь нельзя допускать никаких ошибок. Если приобретать плотную и толстую подложку, характеризуемую повышенными теплоизоляционными возможностями, сразу нужно приготовиться к тому, что ваш теплый пол будет иметь малую эксплуатационную эффективность. Вы будете вынуждены увеличивать на терморегуляторе температуру, что приведет к повышению сумм в счетах за электричество.

Для теплых полов оптимально подходит специальная подложка. Ее изготавливают из перфорированного полистирола (экструдированного). Изделия из такого материала отлично поддерживают ламинат, сглаживают неровности напольного основания и превосходно пропускают воздух. Если подобной подложки вы не нашли, покупайте изделия с толщиной не более 3 мм.

Следующий вопрос, часто задаваемый потребителями, состоит в том, какой тип соединения досок больше подходит для их монтажа под нагреваемый пол. Ламинат можно соединять замками либо клеем. Использовать клеящие составы не рекомендуется, так как они не выдержат повышенных температур, начнут течь и поведут за собой все покрытие.

Укладывать ламинат на подогреваемые основания следует исключительно с помощью замков (они находятся на торцах ламинированных досок). При этом учитывайте, что замки бывают двух видов – Lock и Click. Теоретически разницы в том, какую запорную систему использовать, нет. Click представляет собой защелкивающийся замок, а Lock соединяется по более простой схеме – «паз–шип».

Но специалисты советуют стелить на водяной теплый пол изделия с системой Click. Причины этого указаны далее:

• ламинат с такими запорами можно укладывать на основания, которые выровнены не до идеального состояния (допускаются некоторые перепады высот);
• соединение Click считается более прочным и за счет этого более стойким к деформированию.

Не пренебрегайте этим советом по поводу выбора типа замка ламинированных изделий.

Особенности инфракрасных теплых полов

Традиционные теплые полы изготавливаются на основе тонкой трубы из сшитого полиэтилена (или металлопластика), по которой циркулирует горячий теплоноситель. Все это хозяйство, вместе с утеплителем и пароизоляцией, прячется под толстый слой бетонной стяжки. В результате получается эдакий «бутерброд», позволяющий получить теплое напольное покрытие. По такому полу могут безопасно перемещаться взрослые и дети, не боясь простудиться. Тепло актуально и для тех, у кого постоянно мерзнут ноги.

У водяных теплых полов имеются довольно серьезные недостатки:

• Большая нагрузка на перекрытия – ее создает толстая бетонная стяжка. Поэтому в многоэтажных домах их монтаж нежелателен и даже опасен;
• Возможность образования протечки – сочащаяся вода может проникнуть через бетон и залить подвал или нижний этаж;
• Сложность в монтаже – ничто не мешает уложить водяные теплые полы самостоятельно, но в реальности сложность работ выше, чем это кажется после прочтения пошаговой инструкции.

В некоторых случаях вместо труб с теплоносителем прокладывается греющий кабель. Он не нуждается в мощной и тяжелой бетонной стяжке, поэтому может быть проложен даже в квартире. Но лучше всего заменить его нагревательным матом – он прост в монтаже и подходит под большинство напольных покрытий, особенно под кафельную плитку или керамогранит.

Теплый пол обеспечивает более равномерный и рациональный прогрев помещения, что крайне положительно сказывается на комфорте человека.

Пленочный теплый пол – это современная альтернатива всем вышеуказанным разновидностям полов. Его основой является инфракрасная пленка, прокладываемая под напольным покрытием. На нее подается электроэнергия, в результате чего та начинает генерировать инфракрасные лучи. Достигая поверхности плитки, древесины, линолеума и любого другого покрытия, они преобразуются в тепловую энергию.

Рассмотрим основные особенности и достоинства пленочных теплых полов:

• Облегченный монтаж – в отдельных случаях на него уходят максимум два часа. Причем сложнее снять и уложить обратно снятое покрытие, чем смонтировать пленку;
• Нет никакой нагрузки на междуэтажные перекрытия – благодаря этому пленка может быть использована для установки в квартирах;
• Пленочный теплый пол безопасен для человека и животных – он не оказывает негативного влияния на здоровье и не является источником электромагнитного излучения;
• Совместимость почти с любыми напольными покрытиями;
• Долговечность – правильно уложенная пленка сможет проработать 10-15 лет (некоторые производители гарантируют до 50 лет эксплуатации), не требуя замены.

Есть и минусы:

• Дороговизна – цены на пленочные теплые полы хоть и падают, но остаются высокими;
• Электрическое отопление приводит к большим расходам на электроэнергию – от этого уже никуда не деться;
• Отсутствие стойкости к нагрузкам – в случае применения линолеума, потребуется обеспечить защиту пленки с помощью фанерных листов.

Некоторые специалисты отмечают низкую надежность пленочных теплых полов, но здесь все зависит от выбранной пленки – если гнаться за дешевизной, то и с надежностью все будет плохо.

Главной особенностью пленочных теплых полов является то, что они не уменьшают высоту потолков, как это делают водяные трубы и нагревательный кабель.

Выбор пленочного теплого пола

Пленочный теплый пол

Основным критерием для выбора пленки служит ее мощность. Все производители предлагают два типа пленки: мощностью 150 Вт/м2 и 220 Вт/м2. Первый вариант можно использовать, если теплый пол не является единственным источником обогрева в помещении, а нужен лишь для комфорта. Если же другие варианты обогрева не предусмотрены, то следует выбрать пленку мощностью 220 Вт/м2.

Расчет мощности пленки

Выбор комплекта теплого пола

Для соединения листов следует использовать мягкие медные провода. Выбор сечения зависит от конечной мощности всего теплого пола и обычно составляет от 1,5 до 2,5 мм2.

Расчет сечения провода

Расчет энергопотребления

Терморегулятор лучше использовать именно той модели, которую рекомендует производитель пленки, важно проследить, чтобы допустимый ток терморегулятора был больше тока, потребляемого полом

Дифференциальный автомат

Обязательно подключите теплый пол через автоматический выключатель дифференциального тока с уставкой тока утечки 10 мА.

Теплый пол CALEO GOLD с эффектом саморегуляции

Теплый пол CALEO GOLD с эффектом саморегуляции

Показатель	Значение	Размерность
Удельная потребляемая мощность	170	Вт/ м2
Ширина термопленки CALEO GOLD	50	см
Максимальная длина одной полосы термопленки	10	пог. м
Температура плавления термопленки	130	°С
Длина волны ИК обогрева	5-20	мкм
Доля ИК-лучей в общем спектре	9,40	%
Антиискровая сетка	+	–
CALEO GOLD 170 Вт. Стоимость	1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0)	руб.
CALEO GOLD 230 Вт. Стоимость	1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0)	руб.

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

1. Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.

   Инфракрасная пленка RexVA XICA FILM XM-305

2. Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Это интересно: Монтаж инфракрасного теплого пола под линолеум

Материалы и инструменты

Любой комплекс работ сопряжен с использованием необходимого набора рабочих принадлежностей.

Используемые для установки пленочного теплого пола материалы:

• термопленка;
• набор изоляции;
• контактные зажимы;
• комплект электрических проводов;
• терморегулятор;
• датчик (сенсор) температуры.

Если постелить пленочный теплый пол под линолеум, монтаж реализуется стандартным образом. Для укладки используются коммерческие и полукоммерческие разновидности

Монтажные принадлежности для укладки инфракрасного теплого пола:

• теплоотражающее полотно (с покрытием на основе полипропиленовой или лавсановой пленки, алюминиевые фольгированные разновидности не используются);
• скотч (двухсторонний или простой);
• гипсокартон или стекломагнезит – в случае монтажа плитки;
• шумоподавляющая подложка, либо полиэстеровая пленка – в случае укладки ламината;
• материал для финишного покрытия (плитка, ламинат). Если проводится укладка теплого пленочного пола под линолеум потребуется идентичный набор принадлежностей;
• крепеж.

Набор инструментов:

• индикаторная отвертка (позволит определить нулевой и фазовый провода, что требуется при подключении системы);
• клещи обжимные;
• пассатижи;
• набор отверток;
• ножницы, строительный резак;
• перфоратор или дрель;
• шуруповерт.

Топ брендов

Чтобы провести качественный инфракрасного пленочного пола монтаж, необходимо приобрести надежное оборудование.

Доверия заслужили указанные бренды:

• Caleo;
• GRID;
• Q-TERM;
• Heart Plus.

Сравнение марок пленочных полов можно прочитать в статье.

Какой ламинат подходит для ИК тёплого пола

Чтобы получить максимальный эффект от уложенной плёнки и смонтированного пола, необходимо не только технологически грамотно провести монтаж, но и правильно выбрать ламинат. От этого зависит срок годности финишного пола, его экологичность, теплопроводные свойства. Если положить ламинат, который не соответствует типу отопительного оборудования, то возможно выделение формальдегида, деформация ламелей и появление других проблем. Ламинат для укладки подходит, если он:

• Снабжен замковым креплением. Клеевой способ сборки ламелей нежелателен, так как при температурных перепадах склеенное сплошное покрытие рвётся.
• Эффективно проводит тепло. Это качество определяется по коэффициенту теплового сопротивления: чем ниже, тем лучше. Оптимальным считается предел 0,05-0,10 м2 х°K/Вт.
• Имеет толщину 8-9 мм. Замок более тонких ламелей не выдерживает скачки температуры. А утолщенные изделия слабее проводят тепло.
• Относится к классу Е0 или Е1. Пол из такого ламината при нагревании до 27-30 градусов не источает формальдегид.
• По признаку износоустойчивости классифицируется не ниже 3 класса. Более высокий класс гарантирует длительный срок жизни пола.

Насколько такое отопление выгодно?

Стоит отметить, что инфракрасные системы имеют много положительных сторон.

• Во-первых, они обеспечивают наиболее комфортный уровень прогрева помещений, когда температура на полу выше температуры под потолком на 2-3 градуса. В Европе такой обогрев считается самым полезным для человеческого организма.
• Во-вторых, ик-системы можно укладывать на всю площадь комнаты, даже если сверху на них будет стоять громоздкая мебель. Производители гарантируют, что такой обогрев не портит мебели. Но чаще отопление делают локальным, для определенных зон. К примеру, под компьютерным столом, чтобы создать комфорт для стоп при сидячей работе, в зоне детских игр, возле дивана и пр.
• В-третьих, эти системы не завязаны с отопительным периодом и могут работать круглый год.
• В-четвертых, они обеспечивают самый быстрый прогрев помещения, в то время как батареям надо работать около 3 часов, чтобы поднять температуру воздуха до комфортной.
• В-пятых, они не «крадут» высоту помещения, так как монтируются без многослойных стяжек и «пирогов».
• В-шестых, при аварийных ситуациях (выход дорогого котла из строя, заморозка трубопровода и пр.) именно эти полы можно смонтировать в кратчайший срок и так перетерпеть до лета, пока не починится основное отопление.

Но назвать инфракрасное отопление дешевым нельзя. При покупке материала вы действительно обойдетесь малыми суммами. Плюс – не надо тратиться на подготовку основания. Зато зимой такой пол тянет электроэнергию в больших объемах. А значит, суммы в счетах за свет будут высокими.

Почему так получается:

• Электрическая энергия сама по себе дороже газовой или твердотопливной;
• автоматика в ик-полах устроена так, что считывает температуру не с воздуха, а с поверхности пленки или мата. Т.е. как только пленка слегка остыла – датчик срабатывает и запускает систему в работу. В комнате может быть еще достаточно тепло, а система уже включается вновь. Недаром в отзывах потребителей часто звучит жалоба на неудобство регулировки автоматики. Если выставить температуру повыше – в доме слишком жарко, если поменьше – дом моментально остывает. Поэтому профессиональные бригады немало сил уделяют теплоизоляции основания, чтобы ни один градус не уходил вниз.

Есть фирмы, которые в инструкции указывают, что прогревать пол можно только до 40 градусов. На выходе в комнату попадает всего +25. Этого мало, чтобы прогреть все помещение.

Для сравнения: батарея отопления нагревается до 80 градусов, и при этом у нее нет препятствия в виде напольного покрытия. А значит, все тепло попадает прямо в комнату, не теряясь по пути.

Кроме стационарных моделей, разработан мобильный инфракрасный пол, который можно переносить из комнаты в комнату и использовать, прикрывая сверху ковром

Еще важный нюанс – заземление. В комплекте с ик-полами не идет оборудования, которое бы убирало электромагнитное поле. В отличие от резистивных двухжильных кабелей, которые сами гасят электромагнитное поле, одножильные карбоновые этого сделать не могут. Поэтому надо дополнительно покупать заземляющий экран. При этом нигде нет информации, что такие полы 100%-но безопасны.

Какой ламинат выбрать

Важное значение для нормального функционирования тёплого пола под ламинат, играет выбор модели покрытия. Не подходящий по типу паркет будут деформироваться, плохо пропускать тепло и выделять формальдегид, выше допустимой нормы

Ламинат для плёночного пола с подогревомдолжен отвечать следующим требованиям:

• обладать замковым соединением, использовать клей для монтажа плит не рекомендовано, он создаёт жёсткий шов, который рвётся при температурных перепадах;
• иметь высокие теплопроводящие показатели, для инфракрасного тёплого пола коэффициент 0,05-0,10 м2 х °K/Вт;
• оптимальная толщина плит 8 — 9 мм, если они тоньше — происходит разрушение замкового соединения при перепаде температур, а толстые плохо пропускают тепло;
• не выделять при нагреве формальдегид выше допустимого придела, подойдёт напольное покрытие класса ЕО и К1;
• быть износоустойчивым, не ниже 3 класса, чем данный показатель больше, тем прочность пола выше.

Исходя из этих требований, необходимо покупать ламинат для тёплого пола. Помимо этого, на упаковке или в инструкции к изделию должен присутствовать специальный значок, он обозначает возможность совмещать данный ламинат с элементами обогрева.

Самостоятельный монтаж пленочного пола: инструкция

Комплект инфракрасного пола от любой фирмы — это, как правило, собственно пленка в нужном объеме, электропроводка с изоляционным комплектом, а также сенсор температуры, терморегулятор и набор контактных зажимов.

Рассчитать необходимое количество пленки, а также составить схему ее укладки можно самостоятельно или обратившись за помощью к консультанту по продажам теплого пола. А чтобы не повредить меблировку и бытовую технику, ИК-прокладку следует уложить только на свободные участки пола. Такой подход позволит еще и сэкономить на количестве теплой пленки (и как следствие, на затратах).

Важно: чтобы помещение прогревалось равномерно, нужно застелить инфракрасной пленкой не менее 70% площади пола. Это нужно помнить, планируя интерьер и составляя схему ИК-укладки

Тогда получится и меблировку не испортить, и обеспечить нужный микроклимат в комнате, квартире.

1 этап

Перед началом работ выровненную поверхность (отклонение горизонтали допускается не более 3 мм) надо очистить от пыли-грязи, остатков строительного мусора. Далее уложить слой теплоизоляции — под каждое финишное покрытие свой. Так, например, под ковролин и линолеум стелют изолон или инфрафлекс с односторонним фольгированием, а также пенотерм толщиной 3-5 мм или фанерные листы. Под керамическую плитку, как правило, кладут твердую изоляцию (скажем, технический пробковый лист в 2 мм) или стелют пленку прямо на цементно-песчаную стяжку под слой плиточного клея. Но в любом случае теплоизоляция должна будет оказаться во всех нужных местах, зафиксированная термоизоляционным скотчем на стыках.

2 этап

Потом необходимо будет определиться с местом нахождения терморегулятора и оформить под него отверстие. А чтобы автоматика этого прибора срабатывала правильно, потребуется еще и монтаж термодатчика. Для этого в районе второй секции пола (примерно), отступив от стены, на которой будет установлен терморегулятор, 20-25 см, следует проштробить полосу глубиной 1-2 см. И в нее под нагревательную пленку уложить собственно температурный датчик из комплекта теплого пола. Его кладут обязательно НА теплоизоляционную подложку, чтобы прибор показывал истинную температуру пола. И в самом конце монтажа датчик температуры пола подключают в систему (с изнанки ИК-пленки), предварительно обеспечив его изоляцию.

Далее по специальным линиям (их производители отмечают пунктиром и символом «ножницы») пленку предстоит разрезать на полосы требуемой длины. После раскроя эти полосы размещаются по полу, в соответствии с ранее составленной схемой. При этом от стен в комнате надо отступать не меньше, чем на 10 см. А если в помещении оборудован камин, от него придется отступать при укладке не менее, чем на метр.

Пленка кладется медной полосой вниз, а контактами — к стене (к той самой, на которой будет размещен терморегулятор). Полосы размещаются встык, а стыки проклеиваются монтажным скотчем, как и края пленки без проводного крепления.

3 этап

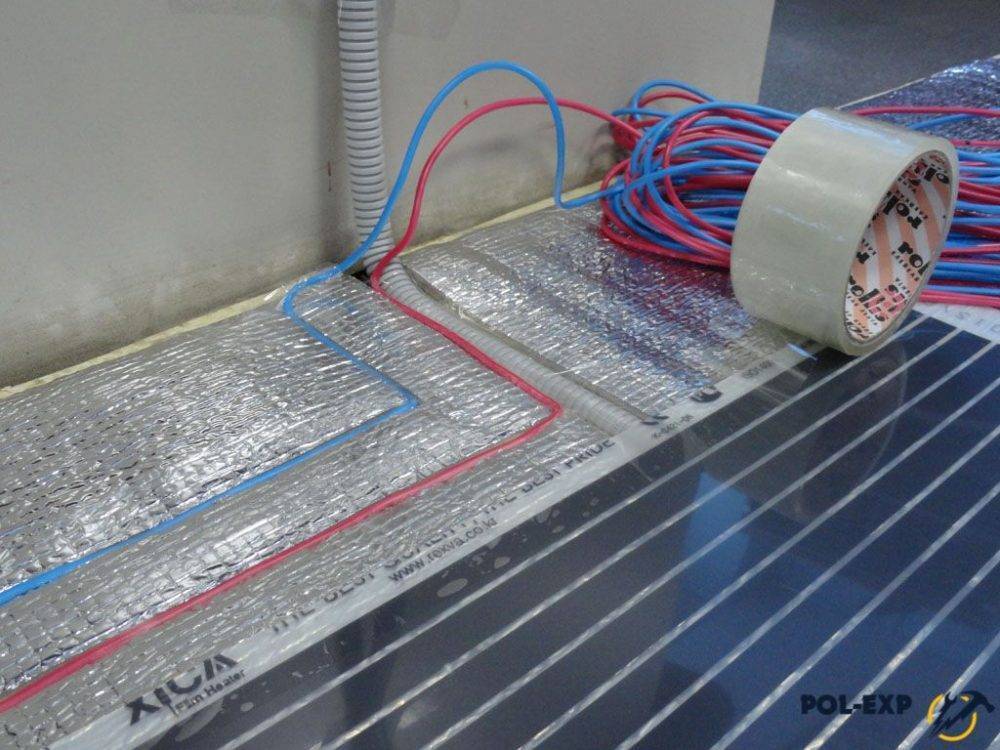

Следующий этап монтажа —  установка с помощью плоскогубцев контактных металлических зажимов на медные полосы, впаянные в пленку. Для этого контакт вставляется строго посередине торца шины, проводящей ток (между пленкой и медной полосой), а затем плотно прижимается. Далее к установленным зажимам параллельно, методом скрутки зачищенных концов подсоединяются монтажные провода — левые строго к левым, правые к правым (лучше купить два цвета проводов, чтобы не запутаться). И ни в коем случае при этом и в других обстоятельствах нельзя перегибать нагревательный элемент под углом в 90 градусов, иначе ИК-пленка будет испорчена.

Важно: надо непременно изолировать места разреза пленки (с обратной стороны), а также подключения к зажимам проводов, используя битумные полоски из изоляционного комплекта. А предварительно обозначить места предполагаемых изолирующих операций на схеме, чтобы не промахнуться

Последний «штрих» в укладке инфракрасного пола — это подключение к терморегулятору монтажных проводов и температурного датчика, а также подключение самого регулятора к электрической сети. И уже в самом конце монтажных работ (для дополнительной защиты) поверх теплого пола следует положить слой полиэтиленовой пленки, а уже по нему — выбранное финишное напольное покрытие.

Виды плёнок и их характеристики

Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако, для разных типов помещений предназначены разные виды пленочного покрытия. В зависимости от максимальной температуры нагрева выделяются следующие разновидности напольного покрытия:

• высокотемпературная ИК пленка;
• низкотемпературная;
• универсальная.

Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева составляет 50°C.

Низкотемпературные инфракрасные полы можно совмещать с ламинатом, линолеумом и другими тепло восприимчивыми покрытиями. В этом случае система прогревается до 27 °C.

Существует также ряд универсальных систем, которые можно совмещать с любым напольным покрытием. Они пользуются наибольшей популярностью, так как покупателю не нужно заморачиваться над совместимостью покрытий.

Второй вариант классификации — по типу нагревательного элемента. Выделяется несколько видов:

• углеродные;
• биметаллические.

При выборе теплого пола необходимо также обращать внимание на показатель удельной мощности. По этой характеристике выделяется 3 основных типа инфракрасных пленок:

• слабая — 130–160 Вт/м²;
• средняя — 170 и до 220 ВТ/м²;
• высокая — выше 220 Вт/м².

Пленка со слабой мощностью применяется в небольших помещениях. Ее лучше всего совмещать с легкими напольными покрытиями. Покрытия со средней мощностью устанавливаются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Пленки с высокой мощностью монтируются в больших помещениях. Например, это может быть сауна или мастерская.

Можно ли делать подогрев пола с ламинатом

Класть теплый пол под ламинат можно, но только в том случае, если ламинат специальный — для пола с подогревом. Почему нельзя под обычный? Есть три причины.

1. Основание ламинированного покрытия — МДФ. А этот материал имеет невысокую теплопроводность. А это говорит о малой эффективности такого подогрева. В специальном ламинате для укладки на теплый пол применяют более плотный вариант — ХДФ, который лучше проводит тепло.

2. От постоянного воздействия повышенной температуры обычный ламинат меняет цвет. Обычно темнеет. Причем неравномерно, а пятнами — там, где температуры выше, покрытие темнеет.
3. Ламинат — не самое натуральное покрытие. И неизвестно, что он будет выделять при подогреве. Его в таких условиях просто не тестируют. А ламинат для теплого пола проходит испытания при граничных условиях эксплуатации.

Именно по этим причинам и стоит на пол с подогревом класть специализированный ламинат. В описании обычно указывают его пригодность к эксплуатации при повышенных температурах.

Пиктограммы для обозначения ламината, совместимого с подогревом пола

Могут стоять пиктограммы, на которых есть обозначение подогрева. Они узнаваемы, но имеют различный цвет, могут иметь разные подписи, форму и размеры. Но суть понять можно.

Принцип работы и основные достоинства

Монтируется он несложно, достаточно быстро, служит долго. Они практичны, цена их сравнительно невысока, уход за такими полами не трудоемкий и не требует приобретения специальных дорогостоящих средств.В сравнении с обычными электрическими полами инфракрасный пленочный теплый пол под ламинат является более экономичным по расходу электроэнергии. Немаловажен и тот факт, что инфракрасное излучение абсолютно безвредно для организма.

При подаче электропитания карбоновая паста становится источником инфракрасного излучения, с длиной волны от 5 до 20 мкм. Такое тепловое излучение, подобно солнечной энергии, нагревает все предметы, на которые попадает. Этот принцип уже давно применяется в обогреве потолков и стен. Основные достоинства системы обогрева ИК-излучением ламинированных полов:

1. Благодаря свойствам инфракрасных лучей, такая система нагревает поверхности, а не воздух в помещении.
2. За счет высокой теплопроводности углерода, входящего в состав карбоновой пасты, нагрев происходит очень быстро.
3. Высокая надежность, обусловленная параллельным подключением элементов. В случае поломки единичного элемента система обогрева не выйдет из строя.
4. Подложка под инфракрасный пол подходит практически любая, за исключением токопроводящих материалов. Прогрев полов равномерный.
5. При пленочной инфракрасной системе обогрева нет необходимости заливать стяжку.
6. Применение такого подогрева исключает проблему сухого воздуха в помещении.
7. Расход электроэнергии значительно ниже в сравнении с водяной или электрической обогревательными системами.

Особенности монтажа пленочного теплого пола

Главной особенностью монтажа пленочного пола является то, что он не требует тщательной подготовки основания. Его можно монтировать даже после того, как ремонт был полностью закончен. Если пол в помещении достаточно ровный и не имеет резких перепадов по высоте в виде стыков досок или плит, торчащих шляпок гвоздей или наплывов краски, то его достаточно покрыть одним слоем теплоизоляционного материала. После чего на полу монтируются полосы термопленки и термодатчик. Все это подключается к электрической сети через терморегулятор. После проверки работоспособности, теплый пол накрывается защитным материалом, поверх которого укладывается финишное покрытие.

Пленочный пол монтируется на любую ровную поверхность

Особенности применения инфракрасного теплого пола

Инфракрасный теплый пол представляет собой систему, излучающую тепло посредством генерации инфракрасного излучения. Различают два вида инфракрасных полов:

• Стержневой инфракрасный пол, состоящий из графитовых стержней с карбоновым материалом внутри;
• Пленочный инфракрасный пол, в котором полосы карбоновой пасты покрыты термоустойчивой полиэтиленовой пленкой.

Пленочный теплый пол пользуется большей популярностью из-за удобства монтажа и транспортировки. К преимуществам инфракрасного теплого пола относятся следующие факторы:

• Устройство нагревает не воздух в помещении, а объекты, находящиеся в комнате. Благодаря такой особенности, не страдают качественные показатели воздуха.
• Инфракрасные лучи безопасны для человека, животного и растения, они по структуре схожи с ультрафиолетом.
• С укладкой инфракрасного пола справится новичок в строительном деле, достаточно базовых знаний об устройстве и технике безопасности.
• Инфракрасный пол разрешено укладывать под любой вид финальной отделки: линолеум, ковролин, ламинат и даже паркетную доску.

Подготовка к работе

Любая работа начинается с подготовки. Первым делом необходимо очистить основание от пыли и грязи. Обязательно нужно сделать расчет и графически отметить места установки регулятора и прокладки проводки. После сделать отверстия для монтажа терморегулятора и проходы для укладки проводки до датчика и пола. При умении самостоятельного обращения с электроинструментом подготовка каналов для проводки и установки датчика своими руками не составит труда. Обязательно использование теплоизоляции. Может применяться отражающая или пробковая изоляция, толщина которой 3-5 мм. Подложка под инфракрасный теплый пол необходима. Нужно будет вырезать в ней отверстия, в котором пойдет укладка проводов. Не рекомендуется использовать материал, лицевая сторона которого сделана из фольги, так как такое покрытие является некачественным.

Пробковая подложка

Монтаж пленочного теплого пола инструкция

Монтаж пленочного теплого пола нужно проводить в несколько этапов:

1 этап. Подготовка базового покрытия. Данный этап не всегда может понадобиться выполнить. Это может потребоваться в случаи, если покрытие, на которое будет укладываться система, сильно повреждено. Согласно допустимым стандартам при монтаже ИК теплого пола разрешена погрешность в 2-3 миллиметра на погонный метр, не зависимо от направлющей или контрольной рейки.
2 этап. Необходимо выполнить укладку теплоизолирующего слоя из подложки с металлизированной или фольгированной основой. Это позволит теплу оставаться внутри, а не утекать через перекрытия. Такая подложка позволит не только сохранять тепло, но и будет препятствовать попаданию влаги.

3 этап. Укладка самой системы теплый пол. К этому этапу нужно подойти с особой точностью. Здесь придется нарезать полосы ИК-системы нужной длины, с учетом, что длина одной полосы не должна превышать 8 метров, при этом выполнить это можно как ножницами, так и ножом. Затем расположить полосы согласно заранее продуманной схеме. Согласно инструкции производителя, систему нужно будет укладывать или внахлест или встык

Разрезать полосы нужно и важно по указанным производителями линиями. Если пришлось разрезать пленку в месте, где есть токопроводящие элементы, такое место следует заклеить битумной изоляцией

Для фиксации пленки системы используется двухсторонний скотч.
4 этап. Подключение системы к проводам. На этом этапе понадобятся хоть какие-то знания электрической проводки. Каждая полоса системы имеет медные зажимы. Если знаний электрики не хватает, лучше не рисковать, а пригласить специалиста, который поможет подключить ИК-систему. Выполнять подключение нужно по параллельной схеме, с использованием многожильного медного провода с сечением 1,5 кв.мм. перед окончанием этапа нужно на концам проводов, подключенных к секциям, измерять сопротивление. Идеальной будет считаться нагрузка на 20% ниже допустимой производителем. Если условия соблюдены можно подключать терморегулятор.
5 этап можно назвать завершающим, нужно подключить термодатчик. Для этого с нижней стороны ИК-системы при помощи скотча фиксируют термодатчик, для установки лучше использовать гофротрубку, которая должна идти в комплекте. Чтобы во время монтажа датчика не оставалось бугорка, в основании нужно сделать углубление. Крепить датчики нужно не дальше 30 см от стены и как можно ближе к терморегулятору.

Необходимо заранее продумать в каком месте будет крепиться регулятор, чтоб при укладке пола полосы ложить контактами к нужной стене. Это позволит сократить протяженность подключаемых кабелей.

Монтаж пленочного теплого пола инструкция указывает на завершающий этап – подключение. Необходимо включить систему, если все условия монтажа выполнены правильно, то температурный датчик должен автоматически отключится через 30 мин., с момента включения. После нагревания системы нужно проверить равномерность нагрева. Если все работает исправно, нет запаха изоляции или искры, можно переходить к монтажу напольного покрытия.

Какие могут быть ошибки при монтаже, и к чему они приведут

Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.

Однако иногда допускают следующие ошибки:

1. Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
2. Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
3. Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
4. Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
5. Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
6. Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.

Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.
