Как самостоятельно рассчитать водяные и электрические теплые полы

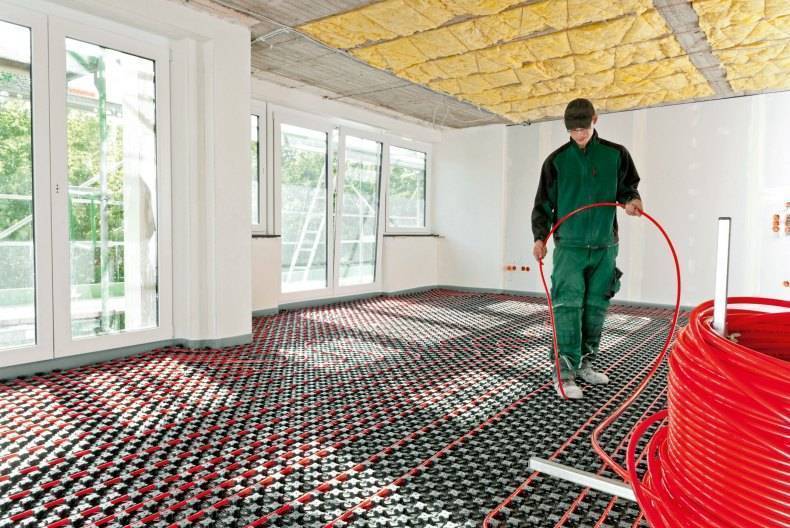

Монтаж теплого водяного пола

Начиная чертить схему примерного размещения труб, стоит задуматься: а нужно ли греть пол там, где стоит мебель? Если перестановка в ближайшие годы не планируется, то смысла в этом нет. Те же, кто любит постоянно что-то менять и переставлять, могут расположить трубы по всей комнате. Водяной пол это позволяет.

Итак, для схемы потребуется бумага-миллиметровка, линейка с карандашом и точные замеры комнаты. Очертив на листе контур помещения с учётом масштаба и мебели, нужно примерно наметить места расположения труб. Когда схема будет готова, по ней удастся узнать длину всего трубопровода. К этому значению нужно прибавить ещё два метра на стояк и возможные погрешности. Зная диаметр трубы и её длину, можно посчитать и объём воды, необходимой для заполнения контура. Эта информация понадобится при выборе котла и насоса.

Выбор труб

Чаще всего встречаются диаметры 16, 20 и 25 мм. Разумеется, чем шире труба, тем больше её теплоотдача и тем лучше она справляется с задачей обогрева помещения, однако следует учитывать и мощность насоса, а также максимальную высоту будущей стяжки.

Способы укладки

Всего существует четыре схемы укладки труб: змейка, двойная змейка, угловая змейка и улитка.

Змейка и угловая змейка укладываются последовательно, так что в одной стороне комнаты пол будет теплей, чем в другой. Такой способ укладки используется только в небольших помещениях.

Улитка и двойная змейка располагаются иначе: часть контура с тёплой водой соседствует с другой частью, где вода уже начала остывать. Это позволяет распределять тепло более равномерно. Улитка, не имеющая резких поворотов, характеризуется ещё и меньшими потерями давления.

Детальный расчет водяного теплого пола

При составлении расчетов, обратите внимание, что максимально оптимальной температурой поверхности пола будет являться значение в 28 градусов. В случае превышения данного значения может появиться дискомфорт

В тех местах, где пол граничит с окнами или дверьми и наружными стенами, температура может быть выше до +35°С, а в ванных комнатах до +33°С.

Обращайте внимание так же на покрытие, которое собираетесь использовать, так как у каждого покрытия есть свое сопротивление теплопередачи. Рекомендованное значение не должно превышать 0,15 М2К/Вт. При расчете водяного теплого пола обращайте внимание, что максимальная температура теплоносителя не должна превышать значение в 55 градусов

Оптимальные потери на контуре составляют обычно 10 градусов. То есть если подача у вас составляет 50 градусов, то обратка будет в районе 40 градусов

При расчете водяного теплого пола обращайте внимание, что максимальная температура теплоносителя не должна превышать значение в 55 градусов. Оптимальные потери на контуре составляют обычно 10 градусов

То есть если подача у вас составляет 50 градусов, то обратка будет в районе 40 градусов

Плотность потока тепла на 1 м2 рассчитывается следующим образом:

q=Q/F, где:  Q – суммарное значение теплопотерь в помещении, (Вт);  F - площадь пола, (м2);  q - плотность потока тепла, (Вт/м2).

Используя полученное значение плотности теплового потока (q), температуру помещения и температуру на поверхности пола, производим расчет необходимой разности температур носителя тепла и шага раскладывания трубы, используя соответствующую таблицу (приложены в примере). Далее, пользуясь формулами G=3,6*Q/4,187*(t_z-t_p) и L=F/b рассчитываем необходимый расход воды через систему отопления пола и длину укладываемой трубы, где:

G – количество расходуемой воды, (л/час);  tz – входная температура, (°С);  tp – выходная температура, (°С);  b - шаг раскладывания трубы, (м);  F - площадь пола, (м2).

Как рассчитать электрический теплый пол

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

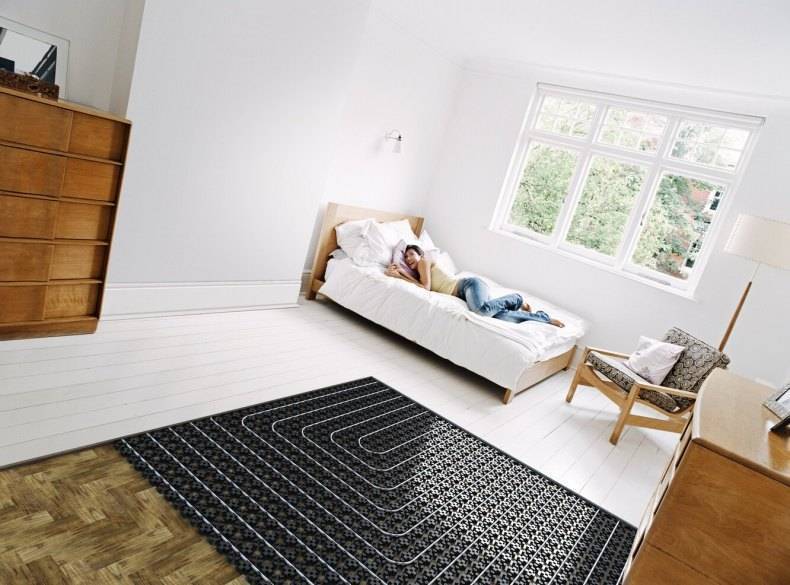

Подогрев пола значительно повышает уровень комфорта

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля)

Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Стоимость

Стоимость зависит от выбора комплектующих и примерно одинакова

В настоящее время сложилась ситуация, в которой трудно отдать преимущество водяным или электрическим системам. Применение качественных материалов и компонентов сделало стоимость теплых полов всех типов приблизительно одинаковой – в пределах 11-15 долларов США на 1 кв.м. отапливаемого помещения (с учетом монтажа специалистами).

Мнение эксперта
Чебатков Максим Павлович
Специалист по бытовой техники и её ремонту

Сэкономить можно, приобретая оборудование и материалы малоизвестных компаний, но качество в этом случае не гарантировано. Из общей картины выделяется только стержневой пол – новинка обойдется дороже хорошо известных аналогов на 35-40%.

Таким образом, при выборе и возможности, стоит отдать предпочтение водяной системе «теплый пол», которая несколько превосходит электрические аналоги по сумме показателей. Аргументами против этого является сложность и, главное, обязательное согласование с надзорными органами (последнее для установки в частном доме не актуально).

Надежность и долговечность

Эти показатели отражают максимально допустимый срок службы системы и вероятность безотказной работы в течение этого срока при соблюдении условий монтажа и эксплуатации.

Для различных систем теплого пола они составляют:

водяной – до 50 лет и более 90%;
стержневой – 20-25 лет при 70-75%;
кабельный – 15 лет и около 70%;
пленочный – 15 лет, около 40%.

Следует отметить, что для «рекордсмена» – водяного пола при этом не учитываются надежность и долговечность циркуляционного насоса, коллекторного узла, контрольной аппаратуры (манометров, термостатов и пр.). Все они существенно (на 20-25%) снижают приведенные выше показатели.

Виды системы теплого пола

Решение об установке теплого пола, не должно быть спонтанным, иначе ваш выбор может упасть на некачественные, или неподходящие именно под ваш пол системы.

Рассмотрим особенности каждого из них:

Водяная система. Из названия можно понять, что обогрев происходит с помощью воды. По специальным трубам, которые улаживаются в пол, происходит движение воды, которая была нагрета в специально котле.
Такая система состоит из полипропиленовых или металлопластиковых труб, коллектора, трехходовых клапанов и систем, с помощью которых можно регулировать температурные показатели.
Стоит отметить, что установка данной системы очень сложная и ресурсозатратная. Привлекает данная система тем, что затраты на содержание такой системы гораздо ниже, чем у электрических систем.
В целом, к плюсам данной системы можно отнести уникальная совместимость с любым полом, экономичность и эффективность, возможность использовать такую систему, как единственный источник обогрева в доме или квартире, не создает сухость в воздухе.

Среди минусов данной системы отмечают сложность процесса установки, необходимость помощи специалиста, ведь монтажные работы действительно могут вызвать трудности, высокая цена на саму систему и на услуги профессионалов.

Подробнее рассмотрим каждый из них:

— Кабельный способ установки отличается тем, что здесь используются одножильные или двужильные кабели. Такую систему довольно просто установить и подключить к системе, а гибкость кабеля даст вам возможность уложить его в том виде, в котором вы пожелаете.
— Нагревательный мат. Это наиболее удобной способ установки, ведь для ее установки вам нужно только лишь развернуть специальный мат в месте, где будет происходить отопление, и подключить его. Из-за тонкости материала изготовления, такие маты очень просто уложить в пол, что и делает данный способ более привлекательным.
— Инфракрасный пленочный пол. Данная система, основным источником подогрева, использует инфракрасные излучения, которые нагревают поверхность. В целом, такая система выглядит как тонкие пленки с токопроводящей углеродной полосой или же полностью покрыты углеродными слоями.

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

Отопление у вас сделано другого типа, а подогревать пол надо только, чтобы ногам было приятно и тепло. Так называют комфортный пол. Он может включаться самостоятельно. Летом в непогожие дни или ранней осенью, поздней весной. Но глобальное отопление решено иными средствами.
Подогрев пола может быть основным источником тепла, а может быть только для комфорта
Подогрев пола — основной вид отопления. Именно он дает основное тепло. Возможно, есть другие источники тепла, но они больше как резерв — на случай слишком холодных дней. Такой тип называют теплый пол.

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

Монтаж теплого пола

Этапы укладки требуют соблюдения определенных требований. Если условия соблюдены не будут, то вероятность нарушений в работе теплого напольного покрытия многократно возрастает.

Подготовка

Еще на этапе подготовительных работ важно привести помещение в полную готовность к укладке пола. Это подразумевает оконченную черновую отделку, установку дверей и окон, подключение коммуникаций, а также подготовку разметки пола

Изоляция

Укладка гидроизоляции просто обязательна, она обеспечивает защиту от разрушительного воздействия влаги. Чаще всего в качестве изоляционного материала используется полиэтилен толщиной не менее 0,2 мм. Кроме укладки на пол полиэтиленом накрываются стыки пола и стен. Чтобы избежать возникновения теплового моста, используется демпферная лента.

Плиты теплоизоляции

Выбор необходимого типа плит и способа их укладки – это гарантия качественной и длительной работы системы отопления. Плиты укладываются без единого промежутка по всему периметру комнаты, что обеспечит полноценный прогрев помещения и прочность пола. При укладке крайне не рекомендуется наступать на конструкции, чтобы исключить риск разрушения целостности элементов.

Отопительный контур

От правильной укладки труб зависит уровень теплоотдачи. Стоит тщательно выбирать технологии прокладки, диаметр труб и шаг укладки.

Завершение работ

После того, как основные этапы проведены, следует подключить контур к коллектору, а затем начать опрессовку труб. Происходит это так: в контур поступает теплоноситель, а воздух удаляется через краны слива. Температура прогрева поднимается от 25 градусов постепенно. После проводятся работы по монтажу стяжки пола, а запуск системы производится через месяц после окончания работ.

Расчет стоимости

Ориентировочный расчет стоимости водяного теплого пола для дома с активной площадью подогрева 100 м2:

Упаковка экструдированного пенополистирола Пеноплэкс толщиной 5 см стоит примерно 1150 рублей. Площадь материала в ней 5,04 м2, значит нам понадобится 20 упаковок утеплителя, итого 23000 рублей.
Армированная сетка 15*15 см, из прутков 5 мм стоит 53 рубля за квадратный метр, значит всего на армирование у нас уйдет 5300 руб.
Рулон полиэтиленовой гидроизоляции 200 мкм имеет площадь 300 кв. м., и стоит 3800 рублей.
Цена на метр металлопластиковой трубы – 40 рублей. При укладке с шагом 15 см, расход составит 6,7 погонных метра на квадрат, итого нам потребуется 670 метров трубы стоимостью 26800р. Плюс дополнительный запас на подвод контуров к коллектору.
Демпферную ленту для экономии сделаем своими руками из вспененного полиэтилена, потребуется около 30 квадратных метров. Цена полиэтиленовой подложки толщиной 8 мм составляет примерно 22 рубля за квадрат, итого 660 р.
2 коллектора от Valtec на 7 контуров обойдутся в 3200 р.
14 фитингов для подключения труб к коллектору будут стоить 1610 р.
Готовый смесительный узел с насосом на 7 контуров стоит 14500 р.
Плюс прибавим сюда дополнительные расходы на крепеж (саморезы, нейлоновые стяжки) +1000 р.
Итого материалы обойдутся вам в 79870 рублей, без учета покупки котла.

Стоимостной расчет теплых водяных полов показан на фото

Стоимость стяжки для пола вместе с работой из пескобетона толщиной 6 см составляет примерно 480 рублей за метр, итого +48000 руб.

Если вы будете нанимать мастеров, дополнительно нужно учесть стоимость укладки труб, изоляции, сетки и испытания системы. Итоговая стоимость монтажа системы под ключ составит примерно 1500 рублей за квадратный метр.

Проектирование отопительного контура

Перед началом разработки проекта следует учесть некоторые моменты:

Наибольшая протяженность отопительного контура не может превышать конкретных значений, она зависит от сечения труб. При диаметре 16 миллиметров– максимальная длина должна составлять 100 метров, а для 20 миллиметров–120 метров.
Чем короче уложенный трубопровод, тем экономичнее функционирует отопительная конструкция и не будет значительного падения давления, а значит, не потребуется установка мощного насоса (прочитайте: “Как подобрать насос для теплого водяного пола – различия в деталях”).
У всех контуров должна быть примерно одинаковая протяженность (разница не может превышать 15%). Первый из витков монтируют около самой холодной из стен, имеющей окна, на расстоянии около 20 сантиметров.
Оптимальная величина промежутков между трубами находится в зависимости от их диаметра и может быть равна 15-35 сантиметрам.
Плотность монтажа витков может варьироваться: около окон и дверей их укладывают плотнее, чем на остальной площади помещения.
Когда площадь пола превышает 40 «квадратов», необходимо уложить еще один отопительный контур.
Разница между температурами теплоносителя на входе и выходе коллектора не может превышать 5 градусов.

Монтаж кабельного пола

Как уже говорилось выше, кабельные полы работают от электроэнергии, а так как тарифы достаточно высокие, то и расходы на неё существенные.

Поэтому надо продумать все способы её экономии: теплоёмкость стен и перекрытий, качество теплоизоляции, о чем мы подробно поговорим в данной статье.

Монтаж электрического теплого пола в гараже

Watch this video on YouTube

Расчёт

Установка кабельного электрического обогрева, как и монтаж инфракрасной системы, следует начинать с расчёта мощности, для этого существует единая формула.

Ознакомиться с правилами вычисления мощности вы можете в разделе — «Монтаж инфракрасного пола».

Составление схемы

Перед монтажом любого тёплого пола необходимо подготовить схему, где отразить участки укладки кабеля и место установки регулятора.

Согласно СНиП, если площадь нагревательных элементов превышает 40 м2, то требуется сделать демпферные зазоры. Правила размещения мат схожи с укладкой плёнки.

Необходимые инструменты и материалы

Прежде чем переходить непосредственно к установке отопительной системы, нужно приобрести материал и подготовить инструменты, которые потребуются, если вы собираетесь производить монтаж своими руками.

Сначала надо выбрать вид отопления:

Резистивный кабель — бывает одно и двухжильный. Он вырабатывает теплоэнергию, объём её зависит от сечения провода.
Нагревательный мат — гибкое полотно, на нём уже зафиксирован резистивный провод. Он удобен и прост в укладке.

Для монтажа в гараже подойдёт любая модель.

Остальные материалы и инструментарий, для сооружения кабельного отопления, такие же, как и при установке, инфракрасной системы.

Подготовка основания

Подготовка черновой основы в гараже для укладки кабеля, не отличается от данных работ, при монтаже любого тёплого пола — выравнивание и очистка поверхности.

Теплоизоляция

Подробный процесс проведения гидро и теплоизоляции описан в разделе инфракрасных полов, он одинаков у всех электрических систем. То есть — стелится полиэтилен, монтируется демпферная ленты, кладётся утеплитель и арматура.

Укладка нагревательных элементов

Монтаж греющего кабеля выполняется по разработанной схеме («змейка» или «улитка»), для этого на утеплитель наносится разметка. По данным меткам укладывается провод витками, стандартное расстояние между которыми 0,3 метра.

Контуры должны размещаться параллельно, следует изгибать поворота кабеля под углом меньше чем 90 градусов или чрезмерно натягивать его. Провод должен быть цельный, без скрутки, так как это скажется на качестве работы и сроке эксплуатации. Кабель фиксируется к сетке клипсами или усиками на монтажной ленте, она крепится к утеплителю.

При укладке нагревательных мат, работа по монтажу тёплого электрического пола в гараже значительно упрощается, ведь провод уже закреплён на специальной сетке. Маты достаточно только раскатать на поверхности и зафиксировать.

МОНТАЖ ЭЛ.ТЁПЛОГО ПОЛА В ПАЗЫ

Watch this video on YouTube

Подключение

На запланированное место крепится монтажная коробка, в которую устанавливается терморегулятор. К нему подводится силовой и заземляющий кабель.

После подключения, устройство обязательно нужно проверить на работоспособность. Включать тёплый пол следует в отдельную розетку.

Заливка стяжки

Раствор для заливки кабельного пола и сам процесс, схож с бетонированием инфракрасной системы. Бетонная стяжка может быть чистовым покрытием в гараже, но при желании допустимо уложить сверху плитку.

С чего начать

Среди всего многообразия технологий устройства теплого пола (электрического, инфракрасного и других), особой популярностью пользуется водяная система. Она долговечная и надежная, но без предварительного правильного расчета есть вероятность увеличения затрат при осуществлении монтажа и снижение эксплуатационных свойств системы.

Водяной теплый пол

Проект водяной системы отопления может быть разработан в качестве одного из пунктов проектной документации на дом. Также его можно отдельно заказать или выполнить самостоятельно. Некоторые фирмы, специализирующиеся на монтаже водяного теплого пола самостоятельно выполняют предварительный проект системы.

Проект потребуется даже при самостоятельном устройстве водяного теплого пола. Это позволит приобрести материал и фасонные элементы в нужном количестве, а сам монтаж выполнить в короткие сроки, не отвлекаясь на расчеты и переделки.

Схема раскладки и подключения в частном доме

Для составления проекта потребуется наличие и учет следующих данных:

Поэтажный план здания.
Материал наружных стен и окон с дверями.
Желаемую температуру внутри помещения.
Информация о том, где расположены стояки и отводы внутри строения.
План расстановки мебели.

Зная перечисленные нюансы помещения, сначала выполняют тепловой расчет, а затем приступают составлению схемы монтажа.

Влияние ИК источника тепла на организм

О таком преимуществе, как благотворное влияние на организм, не многие знают. Секрет в том, что человеческое тепло излучается в том же диапазоне, что и инфракрасное. А это означает, что ультракрасный теплый пол воспринимается человеком как естественный источник тепла и поэтому более приятный. Например, если при водяном отоплении для комфорта в помещении человеку нужно 22-25 градусов тепла, то при использовании ИК обогрева такое же ощущение будет уже при 18 градусах.

ИК излучение ионизирует воздух, уничтожает вредные бактерии и вирусы, убирает неприятные запахи.

ИК лучами лечат многие болезни. Под их воздействием уходит нервное напряжение. В наш век постоянных стрессов это великолепная возможность укрепить нервную систему, не выходя из дома.

ИК излучения нагревают не сам воздух, а предметы. Поэтому ходить по такому полу доставляет удовольствие и возникает состояние, близкое к релаксу.

Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.
Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Виды электрических теплых полов и терморегуляторов

Сейчас существует два вида электрического теплого пола:

кабельный или секционный;
маты, инфракрасные пленочные системы.

Кабельный теплый пол

Каждый из этих видов имеет свои особенности и применяется в конкретных случаях. Так, если теплый пол монтируется в бетонную стяжку, то здесь лучше использовать кабельный тип. Под плитку лучше всего подходят маты или пленочные нагревательные элементы.

Естественно, главной частью теплого пола является сам элемент нагрева. Но полноценно он работает благодаря терморегулятору, который является сердцем системы.

Терморегулятор для теплого пола – это прибор, который без вмешательства человека, автоматически регулирует и поддерживает оптимальную температуру воздуха

Он позволяет поддерживать нужную температуру поверхности. Приобрести терморегулятор не проблема: он может быть как механическим, с ручной настройкой и регулировкой температуры, так и полностью автоматическим, с измерением температуры поверхности, воздуха в помещении и подбором самых оптимальных параметров.

Терморегулятор для теплого пола Electrolux ETT-16 Thermotronic Touch

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Расчет мощности теплого пола: рассмотрим по порядку
