Как сделать теплые полы — изучаем детально

Роль водяного пола как основного или дополнительного источника тепла

Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.

Комбинированная система отопления

Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.

По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.

Смесительный узел

В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».

Трехходовый смесительный клапан

Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.

Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.

Инфракрасная пленка для теплого пола

Как правильно запустить теплый водяной пол

Теплый пол в последнее время стал использоваться все чаще. Однако его первое включение – довольно ответственная процедура и не многие знают, как с ней справиться.

Если пол выполнен из дерева или настильной системы, то после заполнения теплоносителем можно сразу переходить к эксплуатации. Если же используется водяной пол на основе бетонной стяжки, процедура первого запуска будет значительно отличаться.

В данной статье мы рассмотрим, как правильно включить теплые полы первый раз и более подробно изучим эту процедуру.

Как запустить теплый водяной пол правильно – последовательность и порядок действий

В последние годы теплый пол стал более востребованным у владельцев загородных домов.

Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно.

Ввод его  в эксплуатацию состоит из нескольких этапов.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости  от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части.

К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему.

Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине.

Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды.

Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой.

После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции.

Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится  чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители.

Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет.

Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность.

Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже.

Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

• систему выводят на рабочие температуры и оставляют так на несколько суток;
• протестировать в условиях избыточного давления на холодном теплоносителе;
• выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов.

Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора.

Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится.

Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки.

Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет.

Последовательность и особенности монтажа

Стяжка для теплого пола. Схема

Самым популярным и востребованным вариантом укладки тёплых водяных полов является использование бетонной стяжки, которая выполняется после тщательной подготовки обустраиваемой поверхности и разметки для расположения коллектора и труб. Все работы производятся поэтапно, с соблюдением следующей очерёдности основных действий:

• прокладка теплоизоляции на основе пенопласта или пенополистирола;

  пенополистирол

• укладка демпферной ленты для предотвращения чрезмерного растяжения бетонного основания в процессе нагревания;

• прокладка поверх теплоизоляционного слоя арматурной сетки для повышения прочностных характеристик конструкции и дополнительного крепежа системы труб;

• непосредственное прокладывание трубной системы в сочетании с постепенным объединением труб между собой посредством специальных хомутов и фиксации к арматурной сетке;

• подсоединение трубной системы к коллектору.

Следует внимательно следить за качественным, но не слишком тугим креплением, чтобы не спровоцировать деформационные изменения при эксплуатации. Наличие нескольких контуров требует поочерёдного подсоединения. Выводной конец труб закрепляется на возвратном коллекторе. Финишный этап монтажа заключается в заливке всей системы бетонным раствором и тщательном просушивании стяжки. Далее выполняются работы по фактурной стяжке и финишная отделка любым напольным материалом.

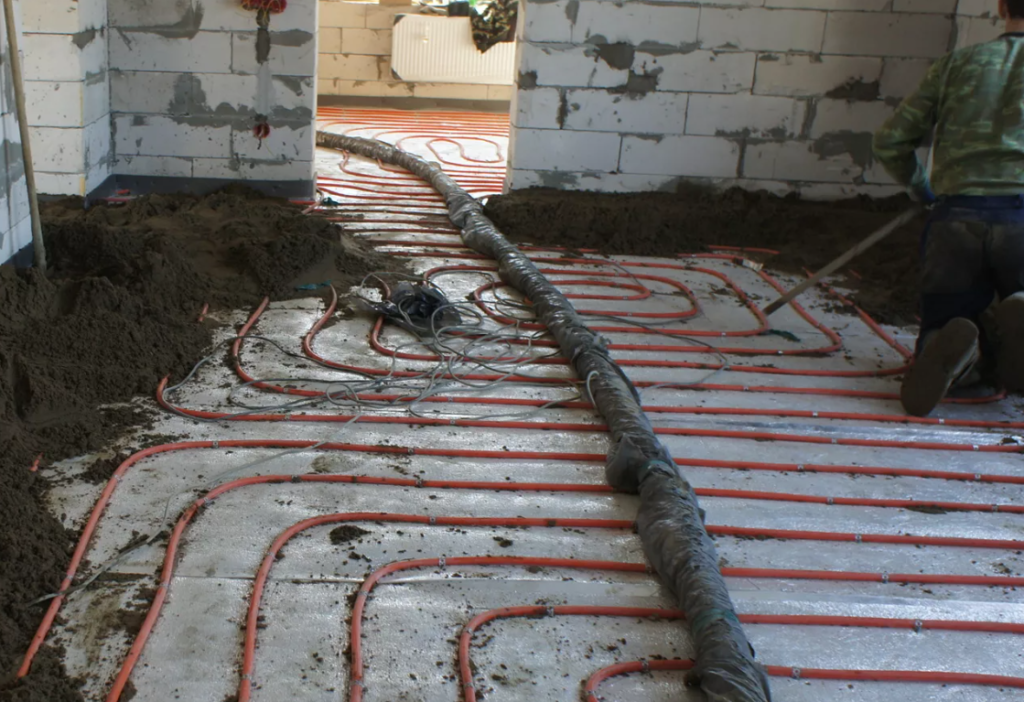

Процесс бетонирования

Советы и рекомендации

При выполнении монтажных работ участки помещения около внешних стен оформляются посредством использования более мелкого шага, что позволяет стабилизировать прогрев.

Укладка трубной системы по типу «змейка» предполагает выполнение наиболее мелкого шага, а при спиральном монтаже шаг может составлять от двух до пятнадцати сантиметров.

Виды систем водяного теплого пола

Для повышения качества бетонного состава и облегчения заливки целесообразно добавлять в рабочий раствор стандартное количество полипропиленового фиброволокна, что увеличит прочность стяжки в процессе усадки.

Не следует пренебрегать использованием демпферной ленты, позволяющей качественно компенсировать расширения бетонной стяжки.

Соблюдение технологии позволяет получить качественную и долговечную систему тёплых полов, которая улучшит микроклимат помещения и создаст комфортные для проживания условия.

Стяжка для водяного теплого пола

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Это интересно: Расчет мощности теплого пола водяного: рассматриваем обстоятельно

Установка и подключение своими руками газового котла и насоса для теплого пола

Стандартный котел, работающий от газа и служащий для подачи горячей воды и отопления помещений, имеет 5 расположенных последовательно слева направо выводов:

1. Выход горячей воды в отопительную систему.
2. Выход горячей воды в систему водоснабжения.
3. Подача газа.
4. Вход холодной воды для нагрева и подачи.
5. Вход холодной воды от отопления (обратка).

Соединения всех труб с нагревательным элементом разъемные, устанавливаются при помощи муфт и гаек.

Система отопления контролируется отдельно от водоснабжения, что дает возможность независимого подключения.

В котел от коллектора теплого водяного пола должно подходить две трубки. По одной будет проходить подача остывшей воды, по другой – горячей в систему отопления.

Насос входит в большинство современных котлов. В случае его отсутствия необходима установка его последовательно с коллектором и нагревателем.

Рекомендуется поместить насос между возвратной системой коллектора и входом трубы в котел. Возможна установка отдельных насосов на каждый контур.

Выбор и установка коллектора

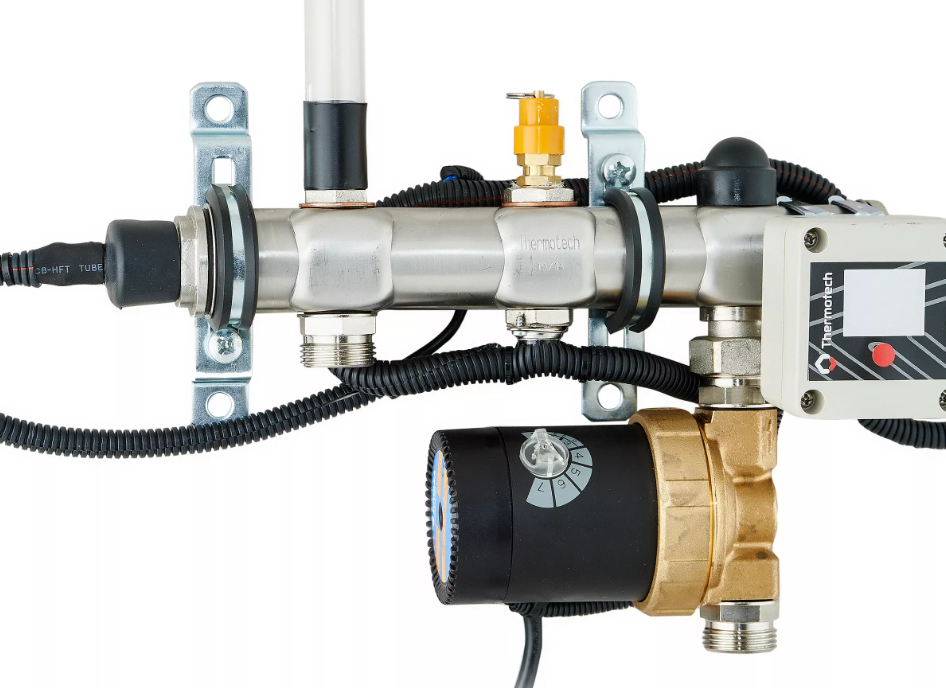

Коллектор для теплого пола

Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.

Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.

Коллектор теплого пола, вариант №1

В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №3

Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.

коллекторная группа

Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.

Монтаж коллектора. Подключение трубопроводов

Грамотно расположенный ящик обладает рядом характеристик:

• имеет под собой свободное пространство, используемое для загибов труб;
• характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.

Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.

Установка коллектора водяного теплого пола

Отличия теплых водяных полов от обычных систем обогрева

От стандартных систем отопления они отличаются своей конструкцией, предусматривающей установку нагревательных элементов во внутреннем пространстве полов. Если взять обычные радиаторы, традиционно устанавливаемые под окнами, то весь воздух, нагретый ими, стремится сразу же уйти под потолок по самому короткому пути. В результате, нагреваются только верхние воздушные слои, а не все помещение.

Постепенно воздух начинает остывать и спускаться на более низкий уровень. Здесь он вновь нагревается от батарей и поднимается в сторону потолка. Следовательно, тепло распределяется таким образом, что нагретый воздух присутствует только возле радиатора и вверху под потолком. Центр помещения остается непрогретым и ноги начинают мерзнуть из-за недостаточного количества тепла на нижнем уровне.
Теплые полы, в том числе и водяные, работают совершенно по другому. В этой конструкции нагревательные элементы равномерно распределяются по всей площади полов, и тепло также излучается со всей поверхности. Поэтому наиболее теплый воздух будет находиться преимущественно у поверхности полов, не поднимаясь выше двух метров. После окончательного распределения воздушных потоков, самая холодная температура окажется под потолком, а теплая – в районе пола. При таком разделении человек испытывает наиболее комфортные ощущения.

Благодаря своим конструктивным особенностям, водяные полы чаще всего используются в качестве основного отопления. Этим они отличаются от электрических систем, эксплуатация которых обходится значительно дороже из-за высокой стоимости электроэнергии.

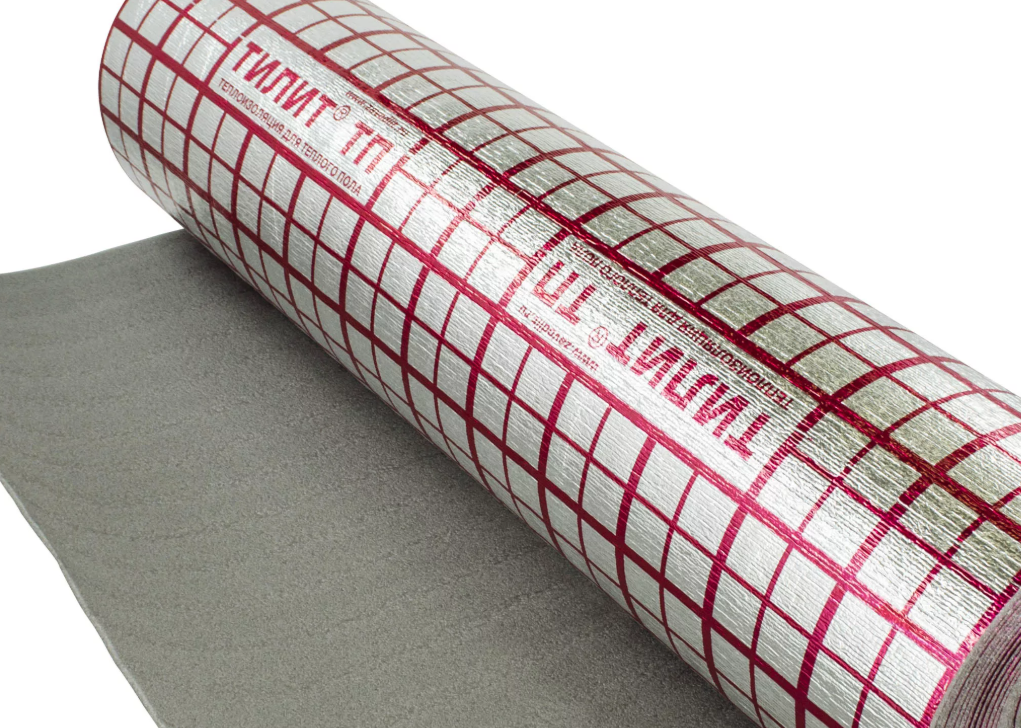

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, – потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д

Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем

Термограмма выявила место утечки в системе теплого пола

Инструкция по монтажу теплого пола

Перед началом работ нужно сделать расчет отопительной системы, определиться с длиной и диаметром труб, элементами управления и контроля, списком запорной водопроводной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителей и гидроизоляции

Во время выбора материалов и расчета технических показателей системы водяного отопления пола принимается во внимание материал полового перекрытия

Монтажная схема теплого пола

Толщина теплоизоляции из пенопласта или пенополистирола приблизительно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.

Утеплитель для теплых водяных полов

Теплоизоляционные плиты

Рассмотрим вариант монтажа теплого пола по бетонным перекрытиям на первом этаже, для гидроизоляции используем дешевую полиэтиленовую пленку толщиной ≈ 30–40 мкм, верхняя стяжка полусухим бетоном, финишное половое покрытие – керамическая плитка. Трубы для системы покупаем пластиковые, для усиления прочности верхней стяжки и фиксации труб используется металлическая сетка.

Схема укладки теплого пола под плитку

Водяные теплые полы — схема

Выполняем поэтапно своими руками

Обустройство тёплого пола начинают с планирования: составления проекта и сметы. Самостоятельные расчёты количества материалов будут приблизительными, потому стоит покупать их с небольшим запасом. Начинают проект с составления схемы расположения нагревательных элементов. Для этого удобно воспользоваться миллиметровкой, на которую в масштабе нанесен контур помещения.

Между греющими элементами делают промежутки 10-20 см. Большее расстояние допустимо при условии качественной теплоизоляции дома. Если теплопотери большие, промежутки должны быть минимальными. Возможна раскладка нагревателей с переменным шагом: около холодных стен выдерживать 10 см, около тёплых — 20 см.

Выбор нагревателей

Производители теплового оборудования предлагают 2 группы нагревателей для пола: водяные и электрические. Их применяемость рассматривают индивидуально. Водяные контуры организуют с помощью металлопластиковых труб длиной до 100 м. Для обеспечения работы в них устанавливают насосы, трёхходовые смесители, программаторы. Если площадь помещения превышает 15 м², делают несколько контуров.

Электрические нагреватели более просты в монтаже, они позволяют дёшево и быстро смонтировать всю систему. Для монтажа доступны греющие кабели или маты. Они имеют небольшие размеры, благодаря чему владельцу квартиры можно обойтись без заливки чистовой стяжки. Это особенно актуально для деревянных полов, когда нагреватели укладывают непосредственно под напольное покрытие.

Теплоизоляция

Материал, удерживающий тепло — обязательный компонент такой системы отопления. Он служит для предотвращения теплопотерь через перекрытия. В качестве основной теплоизоляции используют вспененный полистирол плотностью 25-35 кг/м³. Материал с меньшими показателями не сможет выдержать вес стяжки. Толщиной плиты полистирола должны быть не меньше 5 см. Если их укладывают на грунт или внизу неотапливаемое помещение, желательно увеличить этот параметр до 10 см. Чтобы снизить теплопотери, поверх основной изоляции укладывают отражающий экран. Это может быть пенофол или простая пищевая фольга. Однако металлизированное покрытие необходимо защитить от агрессивного воздействия бетонного раствора, закрыв полиэтиленовой плёнкой.

Установка нагревательных элементов

Сверху на теплоизоляцию укладывают нагреватели. Раскладку труб, греющего кабеля или матов осуществляют в соответствии с составленной схемой. Нагревательные элементы фиксируют с помощью специальных пластиковых креплений. Кроме того, можно использовать профилированный полистирол. Материал имеет канавки или выступы, позволяющие аккуратно разложить и зафиксировать трубы или кабель.

Заливка тёплого пола

После монтажа и испытания нагревателей приступают к заливке чистовой стяжки. Если используют водяную систему, в ней поддерживают давление 0,3 МПа до полного высыхания бетона. Для приготовления раствора не используют песок — у него низкая теплопроводность, что снижает эффективность обогрева. Бетонную смесь готовят из нескольких компонентов:

• цемента марки не ниже 400;
• гранитного щебня (крупностью от 5 до 20 мм);
• мелкого гранитного отсева (размером до 5 мм);
• воды;
• пластификатора.

Раствор равномерно распределяют по полу, формируя слой толщиной 5-10 см. Если размер комнаты больше 30 м² или она слишком вытянута, делают температурные швы с интервалами 10 м. Затвердевает бетон в течение 12 часов, а максимальную прочность наберёт только через месяц. В это время включать отопление нельзя, чтобы стяжка не полопалась. После выдержки активируют нагрев постепенно, повышая температуру на 5°C каждые 24 часа.

Напольное покрытие

На поверхность бетона можно смело укладывать финальное покрытие. Керамическую плитку кладут на специальный клей, предназначенный для тёплых полов

Зная все нюансы заливки тёплого пола, можно с успехом выполнить ремонт самостоятельно. Владелец недвижимости заплатит только за расходные материалы, цена которых не слишком высока, и сможет сэкономить на услугах профессиональных монтажников.

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Смотрите видео

3 Как сделать схему раскладки контура теплого пола

Watch this video on YouTube

 Инструменты и материалы

Для установки греющей конструкции необходимо подготовить следующий инструмент: отвёртку, рулетку, рожковый ключ, перфоратор и правило для выравнивания стяжки.

Кроме того, следует закупить материал:

• трубы и элементы для их фиксации;
• насос и вентили;
• арматурную сетку;
• гидро и теплоизоляционный материал;
• строительный скот;
• крепежи.

Каждый вид труб имеет свои плюсы и минусы

Поэтому при выборе следует брать внимание не только на характеристики изделия и помещения, в котором они будут укладываться, но и свои требования и финансовые возможности

Расчёт требуемого материала

Для расчёта длины трубопровода следует учитывать характеристики трубного изделия и особенности отопительной системы. Для облегчения вычислений можно использовать онлайн-калькулятор.

Программа выдаёт усреднённые данные, поэтому для корректировки применяется поправочный коэффициент, на который влияет ряд параметров. Потребуется занести размер (диаметр) труб, укладочный шаг, информацию о материале контура, финишного покрытия и стяжки.

Чтобы рассчитать размер трубопровода можно воспользоваться следующей формулой:

L=S/n*1,1+k,

в которой:

1. L — длина отопительного контура;
2. S — площадь помещения;
3. n — шаг укладки;
4. 1.1 — средний коэффициент запаса для изгиба;
5. k — расстояние коллектора от пола.

Есть более простая формула — каждая из двух смежных сторон комнаты умножается на шаг укладки и результаты суммируются. Это и есть длина контура, только следует добавить расстояние до коллектора.

Подготовка проекта

Чтобы изготовить проект можно использовать листок из обычной тетради в клетку. Следует строго придерживаться масштаба помещения, в котором планируется укладка.

Начинать чертёж нужно с нанесения общих очертаний комнаты, с отметкой участков, где находятся двери, окна и внешняя стена. При большой площади помещения необходимо оборудовать декомпрессионные швы, которые также отражаются в плане. Трубы тёплого пола не должны размещаться на этих швах. Но если контур их пересекает, то он защищается гофрированной трубой.

Затем, на схеме отмечаются участки, где планируется установка мебели, которая будет плотно прилегать к полу. Здесь нет смысла укладывать нагревательные элементы. Определяется место монтажа коллекторного шкафа. После чего, на плане отражается укладочная схема труб.

Две основные схемы, которые используются при укладке:

• «змейка» — трубопровод укладывается вдоль стены с определённым шагом, то есть в одной половине комнаты трубы будут более горячие, чем в другой, данный способ рекомендован для небольших помещений;
• «улитка» — трубы с горячим теплоносителем размещаются параллельно тем, по которым циркулирует остывшая вода, поэтому обогрев поверхности более равномерный.

При составлении схемы необходимо придерживаться ряда правил:

• длина одного контура не более 120 метров;
• все магистрали должны быть приблизительно одинаковы — разница не больше 15 метров;
• стандартный шаг 150 мм, при наличии сурового климата его можно незначительно уменьшить;
• укладывать нагревательный элемент нужно с отступом от стен 150 — 300 мм;
• контур должен быть цельный.

Если вы не уверите, что сможете сделать правильно проект и расчёт материала, то лучше воспользоваться услугами профессионалов.

Преимущества и недостатки

Водяной пол. Для теплого пола в частном доме более подходит водяной элемент, он подключается к отопительному котлу и не требует дополнительных затрат на потребляемую энергию. К его недостаткам можно отнести возможную течь воды во время его использования. Температура регулируется краном подачи воды от котла.

Конвекционный электрический пол. Пользуется популярностью для установки в домах и квартирах в качестве основного и дополнительного вида отопления. К преимуществам можно отнести:

• отсутствие возникновение течи и затопления нижнего этажа,
• возможность регулировки температуры нагревания,
• большой ассортимент датчиков и приборов, автоматически регулирующих его работу.

К недостаткам следует отнести отдельное потребление электроэнергии.

• Канализация в частном доме: виды, особенности строительства своими руками (фото)
• Какие окна лучше ставить в частный дом — рекомендации и типы оконных конструкций

• Как правильно выбрать спецобувь для работы: инструкция с фото и описанием

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

• В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
• В средней полосе России достаточно расположить витки с шагом 0,15 метра.
• В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
• В центральной части помещения можно выдерживать промежуток 0,2 метра.
• Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
• Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Установка отражающей пленки

Одной из основных особенностей теплого пола является наличие в его пироге пленки, отражающей тепло вверх в помещение. От этого слоя напрямую зависит эффективность напольной системы обогрева. Укладывается он поверх теплоизоляции под прослой с трубами или электрическими матами (кабелями).

Применять на этом этапе монтажа обычную фольгу или фольгированный полиэтилен, предназначенный для пароизоляции, следует с осторожностью. Алюминий от контакта с щелочным бетоном может истончиться и утратить свою отражающую способность

Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного. Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием.

Установка защитной пленки

Отражающий подстил позволяет избежать неравномерного нагрева отдельных участков пола. Без него непосредственно над трубой поверхность будет более теплой, нежели буквально в 5–10 сантиметрах рядом, где трубопровода с горячей водой нет. Экономить на пленке с фольгой не стоит.

Что влияет на работу теплого водяного пола

Как добиться того, чтобы теплый пол действительно был таковым и создавал комфортную температуру напольного покрытия. Часто из-за большой длины контура наблюдается высокое значение гидравлического сопротивления.

Для корректной работы системы в доме с несколькими этажами, на каждом уровне устанавливают отдельный насос небольшой мощности или подключают к коллектору один насос большой мощности.

Насосная группа

Выбирая насос, учитывают расчетные данные, объем теплоносителя и давление. Однако стоит помнить, что для определения уровня гидравлического сопротивления недостаточно знать длину трубы. Учесть потребуется диаметр труб, вентили, разветвители, схему укладки и магистральные изгибы. Более точные вычисления получаются при использовании специальной компьютерной программы, в которую вводят основные показатели.

В качестве альтернативного варианта возможно использование штатного оборудования, имеющего уже известные технические характеристики. Гидравлика системы за счет маневрирования ее параметрами подгоняется под характеристики насоса.

Коллектор с установленным насосом
