Инфракрасная пленка для пола — объясняем обстоятельно

Недостатки пленочных инфракрасных систем

Информация о недостатках ИК систем позволит составить полную картину этого способа обогрева. К тому же, скрывать их изнаночную сторону будет нечестно, ведь любой недочет при определенном стечении обстоятельств может стать причиной отказа от применения ИК-пленки. Итак, минусы использования инфракрасного теплого пола:

1. Система карбоновых нагревателей работает от сети 220В, при этом сила тока является потенциально опасным фактором. Даже несмотря на наличие заземления и автоматической системы защитного отключения, существует опасность поражения электрическим током.
2. Несмотря на то, инфракрасная пленка является одной из самых эффективных электрических нагревательных систем, она очень сильно проигрывает водяному теплому полу по показателю экономичности. Этот разрыв еще больше увеличивается, если контур последнего подогревается с использованием природного газа.
3. Зависимость от электричества. Разумеется, о надежной работе оборудования можно забыть при частых отключениях электричества. Конечно, кто-то может возразить, что и водяные контуры напольного обогрева функционируют благодаря электрическим циркуляционным насосам. Тем не менее, при отключении электроэнергии небольшая мощность такой помпы позволяет подключить ее через инвертор к автомобильному аккумулятору или маломощному генератору. ИК-нагреватели потребуют большой генерирующей мощности и высокого расхода топлива, поэтому такой вариант будет нецелесообразным.
4. Места размещения инфракрасных нагревателей запрещается перекрывать стационарной мебелью или оборудованием. Первоначальная укладка ИК-пленки, естественно, будет учитывать это требование. Но как быть, если захотелось сменить обстановку? Разбирать пол и выполнять укладку заново? Даже если сверху будет уложен ламинат, процесс не назовешь простым. Конечно, производитель рекомендует в таких случаях оставлять воздушный зазор между мебелью и полом, но будет ли эстетично выглядеть диван или шкаф при их установке на деревянные бруски?
5. Укладка инфракрасных нагревателей под мягкие напольные покрытия требует установки промежуточного слоя с высокой механической прочностью. В его качестве используется фанера, гипсоволокнистые или древесноволокнистые плиты, ДСП, OSB и т. д., что приводит к дополнительным финансовым тратам. В случае с кабельными или водяными способами обогрева, укладка линолеума или ковролина усложнения конструкции не требует.

Внимательный анализ всех существующих достоинств и недостатков инфракрасных систем напольного отопления говорит о том, что за ними будущее. Посмотрите внимательно на плюсы ИК-нагревателей и оцените критическим взглядом их слабые места. Первые трудно переоценить, ведь большинство из них связаны с преимуществами технологии и простотой монтажа, тогда как практически все минусы можно устранить четким расчетом при планировании и правильной эксплуатацией. В любом случае, планируя установку теплого пола, надо взвесить все за и против. Только тогда он будет радовать не только уютным теплом, но и надежной экономичной работой.

Где применяют систему инфракрасного пленочного пола?

1. Использование пленочного электрического ИК-пола рассчитано преимущественно на районы, где мягкий климат и на момент межсезонья, когда уровень уличной температуры средний.
2. Несмотря на то, что основной областью применения системы пола являются жилые и общественные помещения, его монтируют и в хозяйственных сооружениях. Объектами становятся гаражи, теплицы или постройки, требующие отопления, но не имеющие возможности получить его централизованным образом.
3. Широкое применение инфракрасной пленки в конструкции теплого пола используется в сельском хозяйстве. Местами монтажа являются инкубаторы и ясли для выращивания молодняка.
4. В более обширных объемах систему ИК пленочного пола применяют на аэродромах в качестве элемента защиты от обледенения взлетно-посадочных полос, на автостоянках и открытых спортивных площадках.

Такие полы применяют во многих отраслях

Конструкция ИК плёночного пола

Инфракрасный пленочный пол устроен несложно. В его конструкции можно выделить 3 главных элемента:

1. Нагревательная пленка. Ее задача – генерировать ИК-излучение и обогревать пол. Состоит из нескольких слоев: пленка-основа, медная шина, серебряная шина, карбоновое волокно, ламинирующая пленка ПЭТ.

1. Терморегулятор

С помощью терморегулятора можно устанавливать необходимые параметры обогрева. Он будет строго выдерживать заданные значения. Терморегуляторы бывают разной сложности. Самые простые отключат устройство при перегреве. Работу более сложных моделей можно запрограммировать.

1. Температурный датчик

Необходим для контроля за температурой нагрева. Его основная функция – не дать перегреться полу выше заданных температур.

Принцип подключения инфракрасной пленки к терморегулятору

Наступает очень ответственный этап, когда ИК плёнку подсоединяют к терморегулятору, который установлен на стене. К нему нужно подвести кабели от плёнки. Под одной из полос делается углубление в теплоизоляционном материале для температурного датчика. Провода от него так же протягиваются к терморегулятору. Схема подключения инфракрасного пола прилагается в инструкции к изделию.

К контактам нужно подключить провода. Для этого оголённый проводник вставляют в контактный разъём и тщательно обжимают. После того, как будет проверена прочность соединения, его нужно с двух сторон изолировать двумя кусочками битумной изоляции.

Провода подключаются к терморегулятору согласно схеме, изображенной на его обратной стороне.

Производители ИК обогревательных приборов предупреждают, что подключение терморегулятора к электрической сети должно выполняться специалистами в соответствии с нормами и правилами устройства электроустановок и другими техническими требованиями.

После этого можно проводить тестовое включение, выставив регулятор на 30 градусах. Убедившись в том, что все полосы нагрелись, нигде не искрит, можно приступать к монтажу чистового пола.

Виды

Все пленочные ИК-полы устроены практически одинаково. По принципу работы они тоже идентичны. Но для разных помещений и условий эксплуатации подбираются разные варианты изделий. В зависимости от максимальной температуры нагрева они бывают:

• Высокотемпературные.Укладываются под плитку. Максимальная температура нагрева – 50°С. Их нельзя применять для напольных покрытий, уязвимых действию высоких температур, например, для линолеума или ламината.
• Низкотемпературные.Данные модели хорошо подходят под линолеум и ламинат. Они способны прогреваться не более чем до 27°С.
• Универсальные.Совместимы с любым видом напольного покрытия.

Мощность – еще один параметр, который важен при выборе устройства. По мощности ИК пленочный пол может быть нескольких видов:

• Слабой мощности – 130-160 Вт/м2. Применяется для обогрева помещений с небольшой площадью. Хорошо сочетается с легкими напольными покрытиями.
• Средней мощности – 170-220 Вт/м2.Подходят для таких напольных покрытий, как керамогранит и кафеля. Монтируется в более просторных помещениях.
• Высокой мощности – более 220 Вт/м2.Используется для обогрева пола в банях и саунах, а также в производственных помещениях, мастерских.

Эффективно ли ИК излучение под напольным покрытием?

На сайтах производителей можно найти только положительную информацию о том, как успешно ик-лучи проходят через финишное напольное покрытие, теряя всего до 10% полезного излучения. Но специалисты в области физики на многих форумах опровергают эту информацию, доказывая экспериментами, что ламинат или та же плитка поглощают практически 100% полезных лучей, а значит, никакой разницы в обогреве водным или электрическим способом нет.

Как и при любом способе полового отопления, нагревательные элементы воздействуют сначала на финишное покрытие, нагревая его, а уже от него тепло расходится по помещению. Т.е. нет прямого воздействия ик-лучей на человека и мебель, а есть обычный способ теплопередачи.

Если бы инфракрасный пол не закрывали, а ходили прямо по пленке или кабелю, тогда можно было бы говорить о прямом воздействии ик-излучения. Что, собственно, и происходит, когда включают пленочные обогреватели, висящие на стене. Но в случае с полами это свойство теряется. Поэтому при выборе варианта теплого пола стоит учитывать не данный аргумент, а иные, более очевидные плюсы систем.

Инфракрасные лучи, проходящие через напольное покрытие, поглощаются им почти полностью, а далее процесс обогрева идет обычным способом конвекции

Производители ИК теплых полов для обогрева

На строительном рынке в настоящее время представлено множество моделей инфракрасных теплых покрытий от различных производителей. В то же время, многие из них малоизвестны для широкого круга потребителей, а потому надежность и эффективность таких изделий не являются гарантированными.

Если же хочется приобрести качественную продукцию от известных фирм, то здесь львиную долю рынка занимает брендовая продукция южнокорейских производителей, хотя есть и изделия производства прочих стран, в том числе России. С некоторыми из наиболее известных брендов можно вкратце ознакомиться ниже.

Caleo – изготовитель инфракрасных теплых полов из Южной Кореи

Продукция этой фирмы заслужила популярность благодаря своему высокому качеству и эффективности, однако есть существенный момент, который надо учитывать при ее выборе: из-за своей очень малой толщины (0,42 миллиметра) инфракрасная пленка требует большой осторожности и аккуратности при укладке.. Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry»

Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry». Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Teplofol-nano – инфракрасные пленочные полы германо-российского производства. Представляют собой инновационную разработку: имеют толщину всего в 0,2-0,4 миллиметра, а нагревательным элементом в них служит алюминий. Гарантийный срок составляет 7 лет.

RexVa – еще один южнокорейский бренд, продукция которого отличается высоким качеством. Теплые полы этой компании надежны и имеют доступную цену, благодаря чему популярны в России и в странах СНГ.

Slim Heat – пленочные теплые полы, выпускаемые группой российских компаний «Специальные системы и технологии». Гарантийный период эксплуатации – 7 лет.

Heat Plus – очередной южнокорейский изготовитель, продукция которого очень широко представлена на российском рынке. Теплые полы данной фирмы характеризуются экономичным энергопотреблением, надежностью и безопасностью. Срок гарантии – 10 лет.

Конечно, инфракрасные теплые полы, при всех своих достоинствах, являются далеко не единственным вариантом эффективного и удобного обустройства отопления в доме. Есть много других очень практичных систем обогрева: водяной теплый пол, центральное отопление, нагревательные маты, кабели и т. д. Все они имеют свои преимущества и недостатки, комплексная оценка которых обуславливает выбор оптимального варианта в каждой конкретной ситуации.

Конструкция ИК-полов и принцип их работы

В случае применения пленочного варианта, помещение нагревается благодаря работе термоэлементов, расположенных непосредственно в пленке и пропускающих через себя электрический ток. Инфракрасный теплый пол представляет собой простую конструкцию: электроэнергия движется по проводам до исходной точки – нагревательных элементов. Сама пленка имеет отличное изолирование, хорошо герметизирована и не пропускает воду. Обладает специальным ламинированным покрытием из противопожарного состава. Это делает ее пожаробезопасной.

Подключение конструкции к сети происходит параллельно через установленный отдельно терморегулятор. Если пленке вдруг будет случайно нанесен механический вред, поврежденное место отключится, но зато все остальные участки пола будут исправно выполнять свои функции.

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы. Температурный контроль производится системой с помощью установленного терморегулятора. Необходимую температуру владельцы устанавливают сами. Конструкция и присутствие в ней различных технических особенностей полностью исключают возможность проявления эффекта электромагнитного излучения в процессе эксплуатации покрытия теплого пола. При нагреве пленка излучает длинные потоки инфракрасных лучей, благотворно воспринимаемые человеческим организмом. Чтобы координировать прогрев и исключить возможность нагрева потолка, при устройстве пленки монтируют теплоотражающую подложку, отражающую идущие тепловые лучи в одно направление (в квартиру).

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы

Технические характеристики инфракрасной пленки

Для правильной укладки теплого пола с использованием ИК пленки необходимо разобраться в ее характеристиках и особенностях.

Стоит выделить следующие аспекты:

• Инфракрасную пленку выпускают в рулонах длиной до 50 метров;
• Ширина пленки может варьироваться в пределах от 0,5 до 1 м, а толщина – от 0,22 до 0,4 мм;
• Средний расход потребления электричества инфракрасным теплым полом составляет около 20-35 Вт/час на квадратный метр;
• Предельная температура пленки в рабочем состоянии не превышает 35 градусов по Цельсию;
• Для качественного прогрева помещения оно должно быть покрыто пленкой не менее чем на 70%.

Нужно также знать о том, что ИК полы недостаточно мощны, чтобы полностью обогревать дома, расположенные в холодных регионах. В такой ситуации их можно использовать лишь в качестве дополнительного источника тепла.

В комплектацию любого инфракрасного теплого пола входят следующие элементы:

1. Термостат. Прибор отслеживает температуру нагрева, данные о которой поступают с термодатчика, при необходимости отключая или запуская систему. Существуют и более продвинутые конструкции, которые не только поддерживают температуру на одном уровне, но и меняют ее в соответствии с заданной программой (например, снижая ее днем, когда в доме никого нет). В результате получается не только комфортная атмосфера в доме, но и заметная экономия.
2. Термодатчик. Этот элемент системы измеряет температуру нагрева и передает данные термостату.
3. Проводники зажимы. Данные элементы крепятся на край отрезанной в соответствии с необходимым размером пленки. Кроме того, в стандартный набор входят и все необходимые кабели.
4. Изоляционные материалы. При установке теплого пола должна обязательно использоваться изоляция. Обычно для этих целей используются материалы на основе битума.
5. Инфракрасная пленка. При выборе пленки нужно заранее иметь данные о размере помещения – материал продается метражом, а при необходимости уменьшения разрезается по отмеченным линиям.

Практические советы

Теплые инфракрасные полы позволяют экономить до 30% электрической энергии за счет более удачного размещения и улучшенной системы регулирования температуры. Профессионалы рекомендуют выбирать элементы с запасом по мощности, это намного увеличивает срок их эксплуатации. Дело в том, что во время включения холодной системы она довольно длительное время работает с критическими нагрузками, недостаток мощности может стать причиной преждевременного выхода из строя нагревательных элементов.

Инфракрасный подогрев пола лучше монтировать в ванных и душевых комнатах, в помещениях с небольшой площадью и минимальным количеством мебели.

Обогрев зеркал

Чем реже полностью охлаждается пол, тем дольше будет работать система. Для нагрева холодного пола до заданной температуры требуется много времени, весь этот период система функционирует с максимальными нагрузками. Если нужно понизить температуру в помещениях, то лучше делать это при помощи терморегулятора, а не полным отключением питания.

Видео: наглядный урок по монтажу пленочных обогревателей пола

Инфракрасная пленка будет надежно обогревать помещения в том случае, если полностью соблюдены все технологические этапы, начиная от подготовки основания до установки плинтусов.

Если в зимний период центральное отопление в доме работает не на высшем уровне, то хорошим подспорьем в обогреве квартиры может стать именно инфракрасная пленка. Но чтобы все было установлено согласно технологии и работало эффективно, лучше обратиться за помощью к специалистам, которые занимаются монтажом таких систем. Дилетантские действия зачастую приводят к порче подобного обогревательного оборудования.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Характеристики и применение пленочного пола

Пленочный теплый пол считается прекрасным современным вариантом отопления как жилого, так и не жилого помещения. Такой пол может быть использован как в качестве дополнительного отопления, так и основного.

В зависимости от нагрева выделяют такие типы изделия:

• Для высокой температуры. Требуется в тех случаях, когда необходимо достичь степени нагрева до 55℃. Может применяться с разными типами покрытий. Применяется в разных сферах деятельности в качестве основного источника тепловой энергии.
• Для низкой температуры. Используется для нагрева до 27℃ в качестве вспомогательного источника тепла. Укладка возможна под разные материалы.

На строительном рынке имеются перфорированные модели, которые дают возможность использовать под плиточный клей плёнку для кладки кафеля.

Разные материалы отличаются по номинальной мощности. От этого зависит, насколько больше помещение можно нагреть за определенный промежуток времени. Выделяют такие типы обогревателей:

• до 160 кВт на квадратный метр – для небольших комнат с тонкими покрытиями;
• до 220 кВт на квадратный метр – для больших холодных помещений;
• выше 220 кВт на квадратный метр – для крупных зданий предприятий и промышленных построек.

Если же первичный пол – ровный, и достаточно будет полуторамиллиметровой теплоизоляции, то в таком случае можно не накрывать термопленку листами фанеры, но для проводки и контактных групп необходимо сделать штробы в первичном полу.

Напольные покрытия для теплого пола

Инфракрасный пол без колебания можно укладывать под любой вид покрытия: ламинат и паркет, керамическую плитку, ковролин и линолеум. И если другие электрические системы отопления нельзя монтировать, например, под деревянный пол из-за угрозы воспламенения, то инфракрасные теплые полы электрические в этом плане абсолютно безопасны, ведь они нагреваются лишь до 45град.С, и возгорание не произойдет. Для всех видов финишного покрытия структура нижних слоев теплого пола (снизу – вверх) одинакова: слой теплоизоляции, уложенный на основание пола, теплоотражающая фольга и пленочный инфракрасный обогреватель.

Укладка инфракрасного теплого пола

Какие компании подтвердили свою престижность положительными отзывами потребителей?

Наименование	Краткие эксплуатационные характеристики	Среднее потребление электрической энергии, Вт/м2	Примерная стоимость, руб.
Heat Plus 13, APN-410	Напряжение в сети 220 В, максимальная мощность 220 Вт/м2. Сплошная конструкция, рекомендуется под ламинат. Сухой метод укладки.	15–45	600
Q-TERM	Ширина 50 см, рекомендуется под мягкие покрытия (ковролин, линолеум), допускается под ламинат. Выпускается в Южной Корее, имеет повышенную мощность до 400 Вт, что позволяет обогревать полы в нежилых помещениях.	До 60	400
InfraFloor	Поверхность покрыта инновационным полимерным клеем EVA с увеличенными свойствами адгезии. Полностью защищена от проникновения влаги, ширина 50 см, длина мерного отрезка 25 см. Ширина карбоновых обогревательных линий 14 мм, на полосе 14 линий.	30–40	245
HOT-Film SH-310	Сухого монтажа, подключается к сети 220 В, может нагревать поверхность пола до +60°С. Рекомендуется использовать под керамической плиткой или искусственным камнем. Максимальная мощность 200 Вт, толщина 0,338 мм.	40–60	490
Rexva	Максимальная мощность 220 Вт/м2, монтируется на любые, в том числе и бетонные, основания. Выдерживает значительный нагрев, ширина 50 см, сухого способа монтажа.	40–60	380
Marpe	Сплошная пленка, не боится запирания корпусной мебелью, самостоятельно регулирует температуру под закрытыми участками – исключается перегрев и повреждение деревянных конструкций. Максимальная мощность 220 Вт.	15–20	1600
STEM Energy	Мощность 110 Вт на погонный метр, ширина 50 см, может устанавливаться в неотапливаемых помещениях. За счет качественного терморегулятора потребление электрической энергии сокращается на 30%.	До 30	290
SLIM HEAT ПНК	Длина рулона 2 м, максимальная мощность 220 Вт, один рулон обогревает квадратный метр помещения.	20–40	2070

Инфракрасная пленка HEAT PLUS, RexVa, STEM Energy

Мы составили далеко не полный список производителей и брендов, в реализации есть товары и иных компаний. Но именно эта продукция пользуется большим спросом у потребителей и имеет хорошие отзывы профессиональных монтажников.

Недостатки инфракрасного пола

Конечно, у инфракрасного отопления есть и свои недостатки:

1. Сложность монтажа проводников. Для качественной работы системы требуется надежный монтаж клеммы к пленке. Проблема в том, что сделать это нужно с первого раза, иначе придется отрезать часть пленки и использовать новый фрагмент с клеммами.
2. Слабая эффективность при накрывании плотным материалом. Если пленочный пол накрыть толстым покрытием, то ионизация воздуха будет недостаточной, поэтому этот аспект стоит продумывать заранее.
3. Требовательность к поверхности. Чтобы пленка могла эффективно и долго работать, пол необходимо подготовить и выровнять. В противном случае долговечность конструкции существенно понизится.
4. Невозможность установки пленки непосредственно под мебелью. Есть две причины, из-за которых инфракрасное отопление нельзя закрывать мебелью: во-первых, тепло не будет проходить в помещение, и эффективность системы снизится, а во-вторых, это может привести к перегреву пленки, в результате чего она выйдет из строя.

Правила эксплуатации инфракрасного пола

Для безопасного использования теплого пола необходимо правильно рассчитать систему всего отопления и профессионально ее смонтировать и четко придерживаться правил его эксплуатации

Правильно рассчитать мощность вам помогут специалисты при покупке в торговой точке.
Укладку системы инфракрасного отопления нужно производить в подготовленном сухом и чистом помещении.
Закреплять пленочные маты необходимо таким образом, чтобы избежать их повреждения, и при выборе настила обратите внимание на маркировку изготовителя.. В заключение можно сказать, что ИК теплые полы имеют несравненное преимущество от систем отопления, основанных на сжигании топлива, так как они бесшумны и не выпускают пыли

Не создают вибраций и не выделяют ядовитых испарений, из-за чего рекомендованы министерством здравоохранения для применения в детских садиках и лечебных учреждениях (больницах, госпиталях и поликлиниках)

В заключение можно сказать, что ИК теплые полы имеют несравненное преимущество от систем отопления, основанных на сжигании топлива, так как они бесшумны и не выпускают пыли. Не создают вибраций и не выделяют ядовитых испарений, из-за чего рекомендованы министерством здравоохранения для применения в детских садиках и лечебных учреждениях (больницах, госпиталях и поликлиниках).

Напольные покрытия для пленочного пола

Поверх инфракрасного теплого пола можно укладывать самые разные чистовые покрытия. Чаще всего для этих целей используется ковролин, ламинат или линолеум. Иногда поверх пленки кладут фанерный лист, но в таком случае часть тепла уходит на его прогрев, поэтому гораздо целесообразнее будет уложить материалы в обратном порядке – сначала фанера, а уже сверху инфракрасная пленка.

В любом случае, при монтаже нужно соблюдать осторожность и аккуратность – как показывает практика, большинство неполадок теплого пола возникает из-за допущенных в процессе установки ошибок.

Заключение

Инфракрасный подогрев пола – это хорошее решение, позволяющее прогреть любое помещение и хорошо дополняющая основную отопительную систему в межсезонье или в очень холодных условиях. Соблюдая технологию монтажа инфракрасного отопления, можно в полной мере воспользоваться предоставляемыми системой возможностями.

Инфракрасный пол под линолеум — оптимальное решение

В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.

Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.

Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.

Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.

Плюсы ИК системы обогрева

К преимуществам данного нагрева можно отнести:

• тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
• в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
• технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
• возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
• небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
• простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
• длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
• возможность самостоятельного монтирования, без привлечения специалистов;
• минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
• экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.

Минусы ИК полов

Их относительно немного:

• после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
• необходимость установки терморегуляторов в каждом помещении;
• если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
• укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
• если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
• высокая цена стержневых систем.

В чем сущность теплого пола?

Действует пол так же, как инфракрасные обогреватели. Электрический ток сети подается на резистивный элемент. Этот элемент представляет собой материалы, подобранные так, чтобы токопроводность соответствовала заданным параметрам, и могла нагреть до пятидесяти градусов по Цельсию пол над ним.

Нагреваясь до 40 С0, части теплого пола исторгают из себя невидимые невооруженному глазу волны диапазона 5—25 мкм. Материалы, используемые в технологии такого теплого пола: карбоновые (углеродные) нанотрубки, графит, серебряные детали и бескислородная медь, сочетание этих элементов.

Когда происходит нагревание элементов пола до температуры 40—50 градусов, элемент излучает упомянутые инфракрасные волны. Сравнивают этот процесс с освещением предметов и людей лучами солнца. Такие процессы происходят каждый день, когда светит солнце, но у нашего светила есть не только инфракрасные лучи в спектре.

Когда пол нагрет (напольное покрытие, которое лежит поверх пленки), тогда только нагревается воздух непосредственно над полом.

Кроме нагретого воздуха, который поднимается снизу вверх, нагреваются инфракрасными лучами окружающие предметы. Это специальные элементы передают тепловую энергию предметам. Причем потери тепла близки к нулевым, если проводить сравнительный анализ с другими теплозатратными способами отопления помещений. Коэффициент полезной работы теплого пола достигает девяноста пяти процентов.

Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Виды ИК пленочных полов

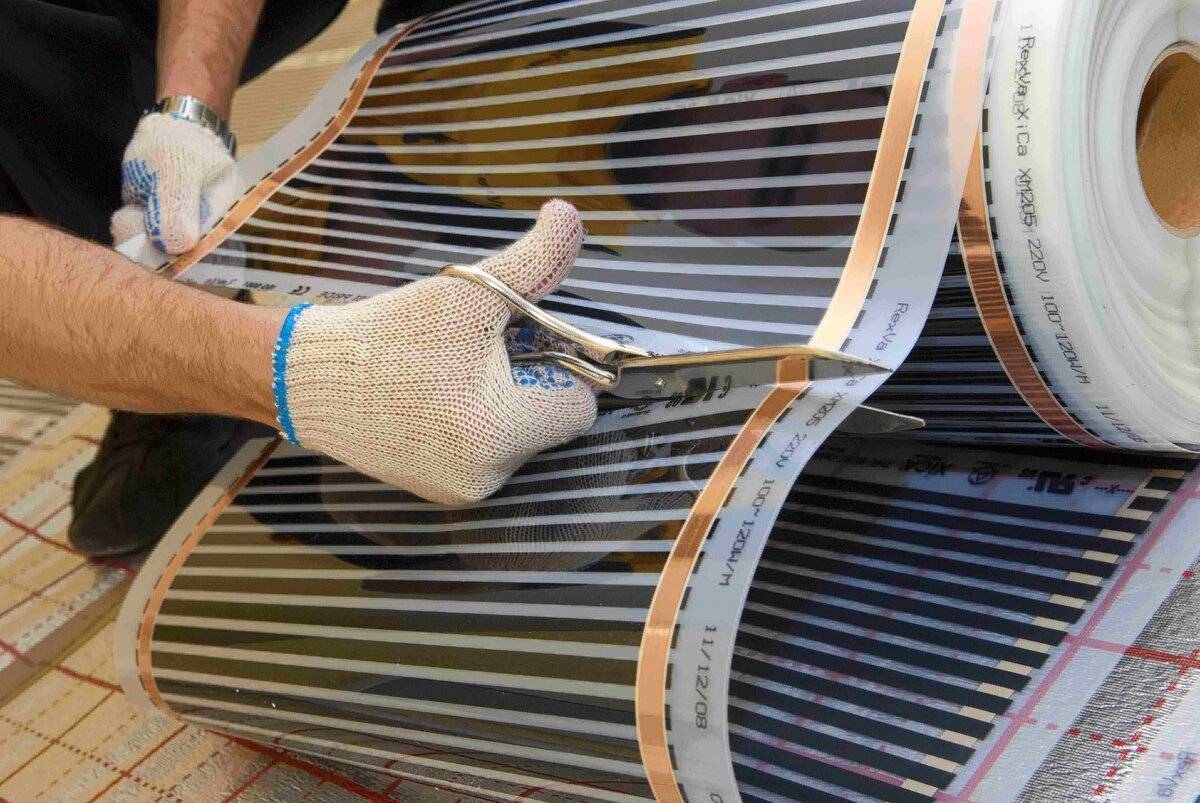

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

Таблица. Некоторые характеристики нагревательного элемента.

Параметр	Значение
Ширина рулона пленки	50-100 см
Длина материала в 1 рулоне	50 м
Толщина материала	0,2-0,4 мм
Мощность (потребление)	25-80 Вт/ч на 1 м кв.
Возможный уровень нагрева углеродного элемента	30-50 градусов

Технические характеристики
