Прокладка кабеля в плинтусе с кабель-каналом

Выбираем и устанавливаем напольные молдинги

Плинтус напольный с кабель каналом – это избавление от необходимости штробить стены с тем, чтобы убрать в них проводку. Ранее у нас была только одна альтернатива штроблению: противопожарные короба, которые прокладываются поверх стен. Теперь мы можем убрать в напольный багет все, кроме, пожалуй, проводов для потолочных светильников. Самый распространенный вариант такого молдинга – из ПВХ. Модели производятся из этого материала разными по размеру и цвету. а некоторые даже с прозрачным кабель каналом. Реже используется алюминий и совсем редко – дерево.

Пластиковые молдинги

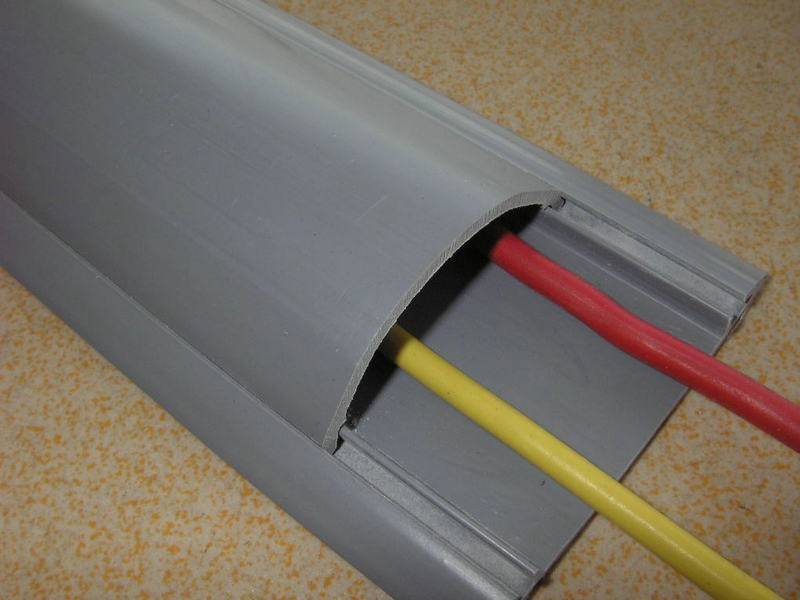

Во-первых – привычный всем нам напольный молдинг с каналом по центру. Вмещает в себя небольшое количество проводов, и подойдет, если вам нужно просто спрятать телевизионный кабель. Существует даже специальная фурнитура для вывода разъема наружу. Вы просто устанавливаете несколько таких точек вывода в нужных местах, и тем самым избавляете себя от лежащих тут и там «змей» проводов. На следующем фото вы можете рассмотреть, как все это выглядит.

Плинтус ПВХ с кабель каналом и выводом разъема наружу

Следующий пластиковый плинтус с кабель каналом предназначен для укладки в него большего количества проводов. Для этого на монтажной рейке имеются специальные разделители. Так же, как и для предыдущего молдинга, для этого имеются в продаже все виды фурнитуры: углы, соединители, розетки и выводы для проводов.

Высокий плинтус с кабель каналом имеет несколько отделений внутри

А молдинги, которые вы видите на следующем фото, сами по себе являются коробами для проводов. Правильное название – плинтусные кабель каналы. Если вам нужно спрятать всю квартирную электропроводку, то лучше остановить свой выбор именно на них. Эти молдинги имеют повышенную пожаробезопасность, и очень хорошо защищены от проникновения внутрь пыли и влаги. Производятся они из самозатухающего ПВХ высокого качества и могут выдерживать очень высокие температуры.

Кабельный плинтус для разводки электричества по квартире или дому. Цвет может быть белый, стальной или натурального дерева

Деревянные и алюминиевые багеты

Плинтус деревянный с кабель каналом в продаже почти не встречается, и, как правило, его приходится делать на заказ. Чаще можно встретить такой вариант, как на фото, когда провод протягивается по выемке в клипсах от молдингов. Однако ничего, кроме телевизионного или интернет кабеля сюда укладывать нельзя по правилам пожарной безопасности. Это связано с тем, что содержимое будет напрямую контактировать с деревом. Примерно таким же образом выглядит и такими же ограничениями в эксплуатации обладает и шпонированный МДФ плинтус с каналом.

Как проложить кабель в плинтус из дерева: монтажная клипса

Алюминиевый плинтус с каналом под провода также отлично выполняет свое предназначение. Он немного проигрывает пластику и дереву по эстетическим качествам, однако в отношении пожаробезопасности алюминий, конечно же, лучше остальных вариантов. Конструкции могут быть рассчитанными на разное количество проводов, а сам плинтус делается как целиком из алюминия, так и с пластиковой монтажной рейкой.

Широкий алюминиевый плинтус для проводов

Устанавливаем молдинги

Монтаж плинтуса с кабель каналом займет у вас времени не больше, чем установка любого другого вида молдингов. Все что нам для этого понадобится, это сам багет, дрель и/или шуруповерт, саморезы и дюбели (40мм).

Размечаем на стене расположение нашего молдинга, выставляем, а затем высверливаем отверстия под саморезы. Переносим эти точки на плинтус и рассверливаем его. Если вы купили молдинг с уже готовыми отверстиями на монтажной рейке, то на стене разметку делаем в соответствии с ними. Прикручиваем багет к стене, делаем прокладку кабеля и/или проводов.

Крепление плинтусов с кабель каналом осуществляется при помощи саморезов и дюбелей. Далее идет укладка кабеля

Если нужно установить на плинтус розетку или выключатель, то между отрезками молдинга оставляем зазор в 60-70 мм. Вытягиваем провод через отверстие в корпусе провод и крепим розетку/выключатель к стене на саморезы, крепим внутрь контактную пару.

Как проложить электропроводку и установить розетку на молдинг

А теперь завершающая часть работ. Нужно установить на молдинг внутренние и внешние углы, соединители и торцевые заглушки. Защелкиваем на монтажной рейке внешнюю часть плинтуса.

Важно: все работы по проводке электричества должны проводиться в соответствии с правилами пожарной и электробезопасности. На электропроводке в плинтусе не должно быть повреждений, а все оголенные участки в обязательном порядке изолируются предназначенными для этого материалами

Как уложить напольный плинтус с кабель каналом: установка фурнитуры и внешней части молдинга

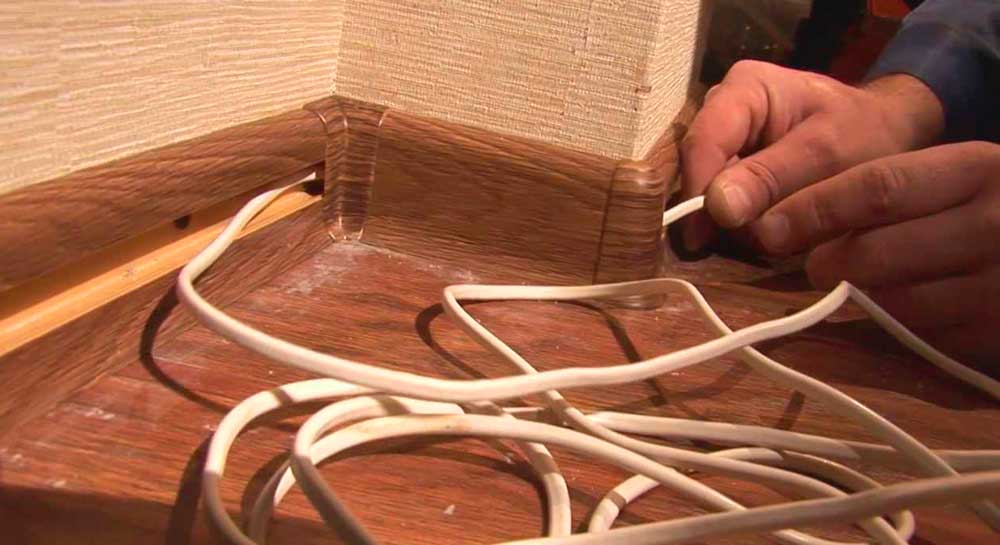

Как прокладываются провода в кабель каналы

Укладка проводов в электромонтажные короба имеет одно немаловажное преимущество – это доступность проводов для ремонта в случае обрыва, или замыкания. При необходимости добавить какой-либо электротехнический блок, провод легко добавляется в короб

Также легко можно добавить дополнительный короб уже после завершения монтажных работ, не причиняя ущерба конечной отделке стен. Прокладывая кабеля внутри короба, важно, чтобы они не перекручивались, укладывались ровно.

После этого кабель канал можно закрыть.

Не допускается соединение двух коротких проводов в середине кабель канала. Провода должны быть только цельными. Соединять провода можно только в местах разветвлений, или в распределительных коробках. Для соединения проводов существуют

• Клеммные колодки – пластиковые устройства, внутри которых находится латунная втулка с винтиками, зажимающими провода;
• Соединительные изолирующие зажимы, выполняющие одновременно и соединяющую и изолирующую функцию. Соединение осуществляется с помощью пружины, встроенной в пластиковый колпачок;
• Опрессовочные гильзы — наиболее оптимальный вариант соединения силовых проводов, через которые потребляется более 1000Вт электроэнергии единовременно. Опрессовочные гильзы представляют собой короткие трубки, куда вставляются провода. Трубки зажимаются специальным инструментом – прессователем;
• Старая добрая скрутка тоже выдерживает энергоемкие приборы и служит десятилетиями.

Опрессовка гильзами и скрутка должны тщательно изолироваться специальными термостойкими трубками или изолентой.

Конструктивные особенности напольных плинтусов с элементами под электропроводку

Учитывая спрос потребителей, производители делают разнообразные конструкции плинтусов для прокладки проводов. Основой для плинтуса является каркас с кабельканалами, которая закрывается декоративной крышкой. Учитывается материал, из которого изготавливаются изделия, в связи с повышенной опасностью возгорания он делается из негорючих материалов. В большинстве случаев это прочный и эластичный пластик, плинтуса могут быть одноканальные и многоканальные. Одноканальная модель предусматривает широкий канал, в который укладывается нескольких кабелей, от трех до пяти в зависимости от диаметра.

Есть удачная конструкция, когда кабель канал крепится на стену, повода укладываются в него, на него и под него, получается три отсека. Потом сверху фиксируется декоративная панель и получается отличный плинтус, со скрытой проводкой.

Плинтус с 3 каналами

Независимо от различий, модели и производителя плинтусов все они имеют общие основные элементы:

• Каркас;
• Декоративные соединяющие планки;
• Соединители для внутренних углов;
• Соединители для внешних углов;
• Внешняя декоративная панель.

Крепится каркас к стене внизу у самого пола, остальные элементы фиксируются вручную, для сборки не требуется высокой квалификации и специального инструмента. Поэтому строители и электромонтажники с удовольствием используют эту технологию при отделке помещений в жилых и административных помещениях, каменных и деревянных зданиях. Плинтуса имеют различные цвета, ламинируются под дерево разной породы, для заказчиков большой выбор для любого интерьера. С технической точки зрения считают, что это метод укладки открытой проводки, но по факту она надежно спрятана и защищена от внешнего воздействия.

Разновидности ПКК

Кабель канал в плинтусе

Плинтусные кабель-каналы классифицируют по следующим основным признакам:

1. В зависимости от расположения ПКК относительно пола и потолка различают:

• напольные ПКК, устанавливаемые на стыках полов со стенами;
• потолочные ПКК, монтируемые на стыках стен с потолками.

1. В соответствии с местоположением короба для проводов различают:

• ПКК с коробом, расположенным по центру плинтуса;
• ПКК с коробом, расположенным позади съемной панели.

1. В зависимости от материала изготовления отличают:

• плинтусный кабель-канал из поливинилхлорида (ПВХ);
• молдинги из МДф;
• молдинги из дерева с кабель-каналом.

Преимущества ПКК из поливинилхлорида

Плинтусные ПВХ-изделия с кабель-каналами, изготовленные в соответствии с ГОСТ 19111-2001 «Изделия погонажные профильные… Технические условия», наделены рядом достоинств, выгодно отличающих их от аналогов из других материалов.

ПКК из ПВХ

К основным преимуществам пластиковых ПКК относят:

• отличные электроизоляционные характеристики;
• повышенные эластичность и пластичность, позволяющие сохранять ПКК свои эксплуатационные функции при перегибах;
• химическую инертность относительно воздействий влаги и растворенных компонентов в составе моющих средств;
• стойкость к температурным перепадам;
• способность к самозатуханию при возгорании;
• отсутствие конденсата на внутренней поверхности плинтуса при температурном перепаде;
• широкий модельный ассортимент;
• низкую цену.

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

https://youtube.com/watch?v=AavzJ3NxLyE

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

• Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
• От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

Второй тип электротехнических плинтусов — со съемной лицевой панелью

Крепеж ставим в промежуток между двумя «образцами».
Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Специальные розетки можно монтировать прямо на плинтус

Монтаж пластиковых ПКК

Установка своими руками ПКК из пластика выполняется в следующей последовательности:

1. Панели ПКК укладывают на пол и размечают монтажные отрезки по всей трассе.
2. Нарезаются полосы плинтусов в соответствии с разметкой.
3. Разъединяют планку внешнего декоративного профиля и короб кабель-канала.
4. Размечают на расстоянии 40-60 см центры отверстий, к которым нужно крепить основание короба кабель-канала плинтуса к стене.
5. Сверлятся отверстия в стене и основании.
6. Устанавливаются пластиковые дюбели в отверстия.
7. Шурупами фиксируются к стене основания кабель-канала.
8. Провода укладываются в короба кабель-каналов.
9. Надевают внешний профиль на кабель-канал, защелкивают замки по всему периметру укладки.

Важно! Эластичные кромки плинтуса должны плотно прилегать к стене и полу, защищая внутреннюю полость ПКК от пыли и влаги. Укладка пластикового ПКК

Укладка пластикового ПКК

Предварительные мероприятия перед монтажом

Перед тем как приступить к монтажу электропроводки внутри плинтусов, придется провести ряд подготовительных мероприятий. Пренебрегать ими не стоит, ведь за их счет удастся обеспечить максимально быструю и правильную установку, учитывая при этом и декоративные аспекты.

Для начала стоит определиться с цветом и размерами плинтусов. В этом Вам поможет наша статья. Здесь все будет зависеть от пожеланий владельца квартиры, а также от интерьера комнат и их габаритов. Так, впомещении с высокими потолками не стоит монтировать узкие плинтуса. В комнатах темных не применяются кардинально светлые или темные отделочные планки, если они не сочетаются с другими интерьерными элементами.
Светлый напольный плинтус в интерьере

Еще до начала монтажа плинтусов и прокладки проводов следует определиться, где будут располагаться различные электротехнические устройства. Это позволит выбрать правильное расположение розеток и проложить кабели максимально скрытно

Лучше всего сразу же составить схему, где и как будут прокладываться провода.
Важно провести подсчеты количества плинтуса – оно будет зависеть от периметра комнаты. Не стоит забывать учитывать и количество возможных отходов, которые образуются во время резки материала

Это около 5-10%.
На этапе проектировки просчитывается также и размер кабель-канала. Здесь выбор будет зависеть от того, сколько проводов будут в него укладываться.

Порядок выполнения работ при установке плинтуса

На подготовительном этапе важно не забыть посчитать и приобрести и комплектующие в необходимом количестве. Они не только облегчат процесс монтажа, но и сделают всю конструкцию красивой и аккуратной

При этом комплектующие должны подходить по цвету и размерам к самому плинтусу.

Комплектующие для пластикового плинтуса

Принципы монтажа

Болгарка для резки плинтуса

Для проведения работ мастеру понадобятся:

• Перфоратор для формирования отверстий под дюбели.
• Ножовка или болгарка для резки плинтуса. Шлифмашина делает более ровный срез.
• Молоток, оснащенный добойником.
• Рулетка/линейка и строительный карандаш.
• Бокорез для снятия оплетки с кабеля.
• Отвертка.

Также для устройства скрытой проводки мастеру придется заготовить такие материалы:

• Пристенный бордюр (он же плинтус), оснащенный кабель-каналом. Его цвет и высота могут быть произвольными.
• Торцевые заглушки в нужном количестве.
• Кабель (трехжильный для заземления или двухжильный — без него).
• Плинтусная розетка (мультибокс).

Мультибокс

Подрозетник представляет собой короб с переходником внизу

Это специальная плинтусная накладка, которая имеет вырезы под профиль пристенного бордюра. Укладывается на него вплотную. В продаже есть разные модификации профилей, так что можно выбрать любой мультибокс под всякий плинтус.

Чаще накладку используют для установки обычной розетки. Но в ней можно размещать выходы под кабели телефона, интернета и пр. Монтируется мультибокс максимально просто и быстро.

Кабель-канал

Несмотря на то, что часто в ПВХ-плинтусе уже есть встроенный канал, некоторые мастера предпочитают использовать отдельные пластиковые П-образные короба под укладку кабеля. Внешне каналы различаются по глубине и высоте, что позволяет проложить в них одновременно от 2 до 5 проводов. Сверху короб закрывается декоративной крышкой. Кабель канал укладывают под плинтус (кроме деревянных или каркасных домов).

Розетки внутренние и внешние

Встроенные точки питания монтируют в мультибокс, а наружные используют в тандеме с кабель-каналом при укладке проводки в деревянных домах. Если внутреннюю точку питания можно использовать по любым стенам, кроме древесины, то для применения внешней розетки ограничений нет.

Подготовка к монтажу

Перед началом монтажа необходимо рассмотреть подробную инструкцию прокладки кабеля в плинтусе. Сначала потребуется выполнить несколько подготовительных операций. Материал необходимо подбирать в соответствии с интерьером комнаты. Количество планок приобретают, рассчитав периметр помещения.

Нужно создать план, на котором будет указано, где будут установлены бытовые, осветительные приборы, а также розетки и выключатели. Необходимо подготовить схему прокладки кабеля. При этом учитывают его назначение. Далее производится расчет количества кабеля, его сечения (в соответствии с номинальной нагрузкой).

В соответствии с существующей потребностью, нужно определить, сколько кабель-каналов должен иметь плинтус. Телефонные, телевизионные и электрические провода должны проходить в отдельных каналах

При этом важно учитывать номинальную мощность кабеля. Он не должен превышать 3,5 кВт

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Шаг 1, приобретение материала

Прежде всего, нужно произвести расчёт необходимого количества материала, прямых соединительных креплений, заглушек, а также внутренних и внешних угловых соединений.

Ещё для установки потребуются так называемые дюбель–гвозди. Они приобретаются из расчёта, один, на каждые 250, периметра помещения, плюс 10% от общего количества, на непредвиденные ситуации (например, поломка дюбеля).

Варианты крепления плинтуса

После того как все подготовительные мероприятия выполнены можно приступать к монтажу плинтуса. От материала стен будет зависеть, каким способом будет проводиться крепление.

Крепление на скрытые скобы

При выборе крепления на скобы плинтус к стене прибивать не нужно. Расстояние между крепежами должно рассчитываться, исходя из кривизны стен. Для ровных поверхностей он составляет около 50 см. Если же есть неровности, расстояние уменьшается до 20-25 см.

Крепление на скрытые скобы

Чтобы выполнить разметку, каждую скобу плотно прижимают к стене на одной линии и отмечают места их фиксации. По полученным отметкам проделываются отверстия. В каждое из них забиваются дюбеля, далее прикладываются клипсы, которые закрепляются с помощью шурупов.

На установленные скобы крепят плинтус. Для этого его прикладывают к клипсам и легким нажатием защелкивают на них. Для монтажа следующей планки, ее край вставляют в соединительную фурнитуру, предварительно надетую на край предыдущего, а затем также защелкнуть изделие на клипсе.

Крепление на дюбели

Если стены в помещении выполнены из гипсокартона, то монтаж плинтуса проводится на дюбеля с саморезами. Можно применить дюбель, который в народе называется «бабочка».В стене на месте монтажа проделывается отверстие. Части дюбеля прижимаются к нему, и элемент устанавливается в отверстие.

Есть еще один способ монтажа плинтуса на дюбели. Он подразумевает сверление отверстия в самом профиле, а в соотношении с этими отверстиями — просверливание стены. В этом случае нужно использовать дюбеля со шляпками.

Монтаж на жидкие гвозди

Самое простое крепление плинтусов — на «жидкие гвозди». Он подходит для работы с деревом и пластиком. Монтаж плинтусов начинают с угла комнаты. Клеевой состав наносят отдельными каплями на расстоянии 3-5 см друг от друга. Потом плинтус плотно прижимается к стене стороной, обработанной клеем. Через 5-8 минут выполняется окончательная фиксация. При такой технологии «жидкие гвозди» качественнее схватываются. По окончанию монтажа на свободном конце профиля крепится соединительная муфта.

При монтаже на «жидкие гвозди» нужно учитывать некоторые моменты:

• приклеенный плинтус нельзя использовать повторно;
• стена под поклейку плинтуса должна быть ровной;
• необходимо уметь дозировать клей, используемый для крепления.

Во избежание появления клеевых потеков на пол и стены, работу нужно проводить очень аккуратно.

Нюансы и технология монтажа

Правильно справиться с монтажом напольного плинтуса можно самостоятельно, изучив предварительно особенности данного процесса

Абсолютно неважно, из какого материала будет выполнен элемент декора, специфика его установки одинаковая

Пластикового плинтуса

Пластиковые плинтуса монтируются к стене при помощи крепежных элементов. С их помощью  можно добиться красивого внешнего вида комнаты. Монтаж ПВХ-плинтусов начинается с их разрезания на элементы необходимой длины.

Рекомендуется начинать работу с внутренних углов или от дверного проема. Первыми устанавливаются элементы, которые не предполагают обрезания. Детали для стыковки используются только в том случае, если цельных кусков не хватило.

Поэтапно установка пластикового плинтуса выглядит следующим образом:

1. На планку одевается уголок и прикладывается к стене. При необходимости отрезается нужная длина.
2. С помощью дрели сверлом диаметром 4 мм делаются неглубокие отверстия шагом 30-40 см.
3. Выполненные отверстия увеличиваются более крупным сверлом 6 мм, размер которого соответствует пластиковым анкерам.
4. После установки пластиковых анкеров, плинтус закрепляется шурупами.

Подобным образом монтируются все планки. После окончания установки пластикового плинтуса на пол, место монтажа убирается от строительной пыли.

Деревянного плинтуса

Установка деревянных плинтусов по способу выполнения не отличается от монтажа пластиковых изделий. Единственной проблемой может стать состыковка панелей в углах комнаты и добавление профиля. Промежуточная стыковка плинтусов выполняется под углом 45 градусов. В местах стыка толщина элементов должна быть одинаковой, а древесина не иметь заусениц.

Простой способ закрепить деревянный плинтус, это посадить его на клей или «жидкие гвозди». Также можно использовать специальные палочки с круглым сечением. Они должны быть изготовлены из той же древесины, что и сам плинтус. С их помощью места креплений будут незаметными.
