Смесь для заливки стяжки
Заливка пола или стяжка — процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.
Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.
В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.
От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.
Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка — М300 и выше. Состав смесь имеет следующий:
- Цемент — 1 часть.
- Песок мелкозернистый — 4 части.
- Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
- Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема. Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна — шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая — необходимо добавление песка с цементом.
Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.
Трубы и кабеля закрепляют жесткими хомутами.
Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).
Максимальная площадь для единовременной заливки — 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.
Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.
Заливку одного участка производят оперативно и в один прием.
Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.
Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:
- Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.
- Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.
- После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.
- Рекомендуемая влажность воздуха — 60-85%.
Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.
При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.
Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.
Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.
Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:
Цугунов Антон Валерьевич
Время на чтение: 5 минут
Выполнение стяжки – один из важнейших этапов при устройстве теплого пола своими руками. К этой работе нужно подходить с максимальной ответственностью, поскольку от ее качества зависит не только внешний вид будущего пола. Стяжка для теплого пола выполняет несколько важных функций:
- защищает систему обогрева от механических повреждений, а в случае электрического теплого пола, еще и от воздуха;
- выполняет роль напольного радиатора внушительной площади, распределяющего тепло от нагревателя по всей поверхности пола и обогревающего все пространство помещения;
- служит ровной поверхностью для финишного напольного покрытия.
Общая технология укладки и монтажа
Самостоятельно выполняемый монтаж водяной системы «теплые полы» потребует очень внимательного изучения инструкции по установке и предполагает индивидуальный подход.
На сегодняшний день практикуется несколько вариантов конструкции, которые отличаются способами монтажа и показателями тепловой эффективности:
- Бетонная стяжка. Классическим вариантом является обустройство толстой бетонной стяжки, в которую согласно инструкции укладывается металлический или пластиковый трубопровод. Управление системой осуществляется посредством специального блока и стандартных датчиков.
- Сухая конструкция очень востребована при наличии деревянных элементов перекрытия, что обусловлено незначительной массой и снижением общего уровня нагрузки на несущие элементы. В этом случае трубопровод прокладывается по фанерному основанию, а между уложенными трубами также монтируется прослойка из фанеры.
- Применение гибких рулонов с трубами из пластика актуально при необходимости выполнить подогрев небольшой площади. Такой вариант водяной системы «тёплый пол» очень востребован при использовании в качестве финишной отделки мягкого напольного покрытия. К достоинствам можно отнести возможность применения на любых типах перекрытий, а основным недостатком считается наличие высокого гидравлического сопротивления трубопровода небольшого диаметра, что способствует повышению нагрузки на водяное насосное оборудование.
Чаще всего используется легкая полистирольная конструкция. Она является универсальным вариантом и может применяться на любых типах основания. Конструкция состоит из пленочной гидроизоляции, укладываемой на качественно выравненное основание.
После укладки трубопровода с теплоносителем обязательно осуществляется опрессовка, позволяющая своевременно выявить любые нарушения в герметизации уложенной системы.
После проверки укладываются плёночная гидроизоляция и плиты на основе гипсового волокна. Завершающим этапом является финишная отделка, которая может быть любой и подбирается в зависимости от вкусовых предпочтений потребителя и дизайна помещения.
Монтаж теплого пола
Этапы укладки требуют соблюдения определенных требований. Если условия соблюдены не будут, то вероятность нарушений в работе теплого напольного покрытия многократно возрастает.
Подготовка
Еще на этапе подготовительных работ важно привести помещение в полную готовность к укладке пола. Это подразумевает оконченную черновую отделку, установку дверей и окон, подключение коммуникаций, а также подготовку разметки пола
Изоляция
Укладка гидроизоляции просто обязательна, она обеспечивает защиту от разрушительного воздействия влаги. Чаще всего в качестве изоляционного материала используется полиэтилен толщиной не менее 0,2 мм. Кроме укладки на пол полиэтиленом накрываются стыки пола и стен. Чтобы избежать возникновения теплового моста, используется демпферная лента.
Плиты теплоизоляции
Выбор необходимого типа плит и способа их укладки – это гарантия качественной и длительной работы системы отопления. Плиты укладываются без единого промежутка по всему периметру комнаты, что обеспечит полноценный прогрев помещения и прочность пола. При укладке крайне не рекомендуется наступать на конструкции, чтобы исключить риск разрушения целостности элементов.
Отопительный контур
От правильной укладки труб зависит уровень теплоотдачи. Стоит тщательно выбирать технологии прокладки, диаметр труб и шаг укладки.
Завершение работ
После того, как основные этапы проведены, следует подключить контур к коллектору, а затем начать опрессовку труб. Происходит это так: в контур поступает теплоноситель, а воздух удаляется через краны слива. Температура прогрева поднимается от 25 градусов постепенно. После проводятся работы по монтажу стяжки пола, а запуск системы производится через месяц после окончания работ.
Монтаж системы теплого пола достаточно трудоемок, но в эксплуатации эта система обладает массой преимуществ. Поэтому затраченное время и силы, а также средства с лихвой окупятся экономичностью использования, удобством эксплуатации.
Схема соединения теплого пола напрямую от котла
Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.
При этом возникают два нюанса:
- Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
- Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Делаем финишную стяжку
Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.
И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки
А это верный путь к повреждению труб с водой.
Финишная стяжка пола
Правила расчета
Для того чтобы упростить процесс расчета, можно воспользоваться специальными калькуляторами, широко представленными в интернете. Часто они имеются на сайтах различных фирм, осуществляющих работы по укладке теплого пола. Там же вы сможете найти различные таблицы, в которых есть средние расчеты и необходимые формулы.
Если появляются сомнения в своих силах, обратитесь к профессионалам, в распоряжении которых имеются необходимые знания и средства. Для того чтобы специалисты подготовили грамотный точный расчет, придется предоставить актуальные данные об особенностях планировки вашего помещения, а лучше всего показать детальный план.
Если же принято решение рассчитывать мощность самостоятельно, то начать следует с нанесения на специальную бумагу плана помещения с размещением отопительного контура и указанием окон и дверей. Масштаб вычисляется следующим образом: 1 см на бумаге равен полуметру реальной площади
До начала прорисовки стоит обратить внимание на такие параметры:
- трубы должны быть расположены вдоль стен и окон;
- площадь помещения не должна быть больше 20 м2, в противном случае стоит разделить его на несколько частей и рассчитать отдельный отопительный контур для каждой из них;
- между стеной и первым витком контура должно быть расстояние не менее 25 см.
Количество труб рассчитывается так: измеряется общая протяженность, после чего она умножается на масштабный коэффициент. Полученный результат складывается с двумя метрами расстояния (соединение контура со стояком). Общая длина делится на протяженность одной трубы, поскольку максимально допустимая длина труб не должна быть больше 100 м.
Диаметр труб зависит от дальности расположения конструкций: они не могут располагаться более чем в 50 см друг от друга. Шаг укладки труб, равный 30 см, предполагает величину теплоотдачи в объеме 50 Вт на 1 м2. Показатель мощности увеличивается соответственно величине диаметра труб и уменьшается в случае увеличения шага укладки.
Мощность водяного пола – это сочетание показателей общей площади дома, материалов труб и пола, разницы температур подающего и поступающего теплоносителя. Показатель мощности на один квадратный метр не должен быть более чем на 25% выше уровня потери тепла. Если достичь этого значения не получается, необходимо сделать перерасчет, изменить диаметр труб и величину шага укладки.
Определяемся с температурой теплоносителя водяного пола
Согласно проектным нормам, расчет тепла теплого пола (на поверхности системы вспомогательного обогрева) должен опираться на следующие значения:
- 290С-310С — жилые помещения (длительное нахождение людей);
- до 350С — нежилые помещения (коридоры);
- 320С-340С — санитарно-гигиенические помещения (туалет, ванная).
Если на поверхности пола выдержана температура в указанных пределах, то в помещениях дома достигаются оптимально-комфортные условия проживания. Пределы можно сдвигать на 2-30С в меньшую сторону. При большем сдвиге смысл выполнять укладку водяной системы обогрева воздушных масс снизу помещения не имеет смысла.
Теперь ответим на вопрос, как рассчитать теплый водяной пол, не используя калькулятор в режиме онлайн. Сверившись с назначением комнаты и определившись с требуемой оптимальной температурой на поверхности системы, нужно оценить качество и физико-технические характеристики будущего напольного покрытия. А именно его устойчивость к температурам. Например, плитка их не боится, а паркет может быстро потерять свои качества. Именно эти особенности и не учитывают калькуляторы для расчета теплого пола на сайтах.
Эксперты подсчитали, что температура теплоносителя должна быть в пределах от 43-550С. Чем прихотливее настил, тем ниже градус, но не ниже 370С.
Как контролировать и регулировать температуру теплоносителя?
Чтобы избежать потерь тепла, рекомендуют устанавливать два термометра:
- на подаче теплоносителя;
- на контуре возврата теплоносителя (обратка).
Неважно, какой применялся калькулятор для расчета теплого водяного пола, главное, создать такой проект, чтобы разница показаний измерительных приборов не выходила за пределы диапазона 5-100С. Эти параметры указывают, что система обогрева работает корректно
Для этого при составлении проекта и определении оптимальной температуры носителя тепла учитывают:
- климатическую зону (чем ниже температура за окном, тем выше градус носителя тепла);
- качество изоляции потолков и стен дома. Окажет влияние на расчет мощности теплого пола водяного — чем качественнее система теплоизоляции, тем менее производительной может быть система;
- мощность и характеристики принудительной вентиляции;
- общая площадь обогреваемого помещения. При выполнении расчета теплого пола по площади учитывают только полезную для укладки труб площадь. Чем больше общая, тем больше и полезная. Этот же параметр участвует и при выборе способа укладки элементов;
- численность дверей, оконных проемов, а также качество стеклопакетов. Все это мостики холода. Чем их больше, тем точнее должен быть расчет мощности теплого водяного пола, поэтому лучше выбрать калькулятор с максимальным числом параметров;
- наличие в доме основной системы отопления или иных приборов для обогрева.
Перечисленные параметры влияют на индивидуальный расчет теплоотдачи теплого пола, а калькулятор в режиме онлайн ее не учитывает. На экспертных таблицах ниже точно просчитаны коэффициенты отдач тепла при разных условиях монтажа пола.
Общие сведения по результатам расчетов
- Общий тепловой поток
– Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы. - Тепловой поток по направлению вверх
– Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх. - Тепловой поток по направлению вниз
– Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола). - Суммарный удельный тепловой поток
– Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра. - Суммарный тепловой поток на погонный метр
– Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы. - Средняя температура теплоносителя
– Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода. - Максимальная температура пола
– Максимальная температура поверхности пола по оси нагревательного элемента. - Минимальная температура пола
– Минимальная температура поверхности пола по оси между трубами ТП. - Средняя температура пола
– Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами. - Длина трубы
– Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину. - Тепловая нагрузка на трубу
– Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени. - Расход теплоносителя
– Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени. - Скорость движения теплоносителя
– Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы. - Линейные потери давления
– Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы. - Общий объем теплоносителя
– Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
Устройство и принцип работы
Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.
Принцип работы водяного теплого пола
Мнение эксперта
Афанасьев Е.В.
Главный редактор проекта pol-exp.com Инженер.
Чтобы по полу было приятно передвигаться босиком, температура теплоносителя не должна быть высокой – не более +40-45 градусов. В этом случае само напольное покрытие прогреется всего до +25-28 градусов. Однако отопительное оборудование обычно прогревает воду сильнее – до +60-65 градусов.
Схема подключения к котлу водяного теплого пола
Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

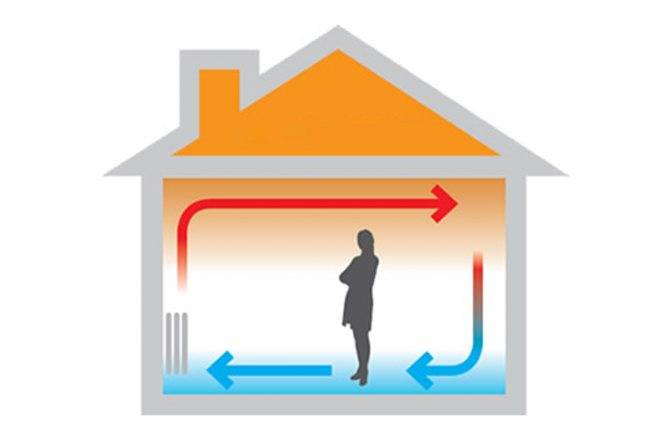

Традиционное радиаторное отопление
Традиционное радиаторное отопление
Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.
Коллектор теплого пола
